POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE

22

W735CIN


Spintori filettati passo grosso - Inox integrale

    Materiaalit:

    (1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).

    (2) Lukitustapin runko kierteitetty, ruostumatonta terästä (AISI 303).

    (3) Ruostumaton teräsjousi (AISI 301).

    (4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).

    Pinta:

    Satinoitu.

    Väri:

    Käsittelemätön.

    HUOMAA:

    > Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.

    Erikoistilaukset:

    Tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.

    Tietolehti

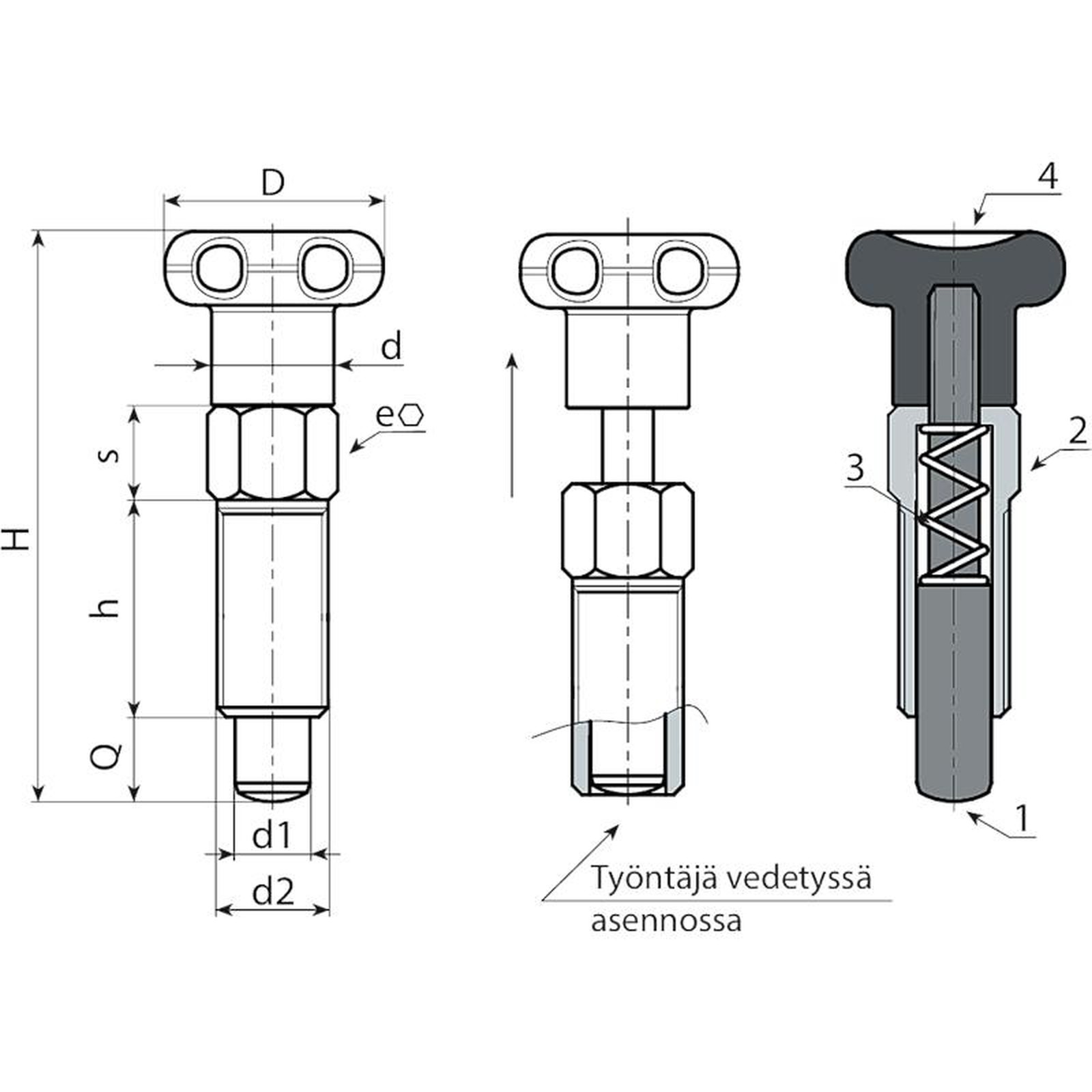

    Versio W735CIN - ilman mutteria

    Koodi Art. D d H h e s d2 d1 -0,02 -0,04 Q Paino (g)
    W735.0001 W735.I05CIN 18 9 42 16 8 6 M8 5 5 21
    W735.0002 W735.I06CIN 22 11 52 20 10 7,5 M10 6 6 23
    W735.0003 W735.I08CIN 24 13 61 24 12 9 M12 8 8 69
