POMELLO CON SPINTORE FILETTATO IN ACCIAIO INOX INTEGRALE CON DADO
22
W721CIN
Spintori filettati passo fine - Inox integrale
Materiaalit:
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(3) Ruostumaton teräsjousi (AISI 301).
(4) Sorvattu sakaranuppi ruostumatonta terästä (AISI 303).
(5) Kierteitetty lukitusmutteri ruostumatonta terästä (AISI 304) (UNI 5589).
Pinta:
Satinoitu.
Väri:
Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
> Mutteri toimitetaan koottuna.
Erikoistilaukset:
Määrästä riippuen tilauksesta lukitustappi voidaan toimittaa täysin irrallisena.
Tilauksesta mutteri voidaan toimittaa irrallisena.







Versio W721CIN - mutterin kanssa

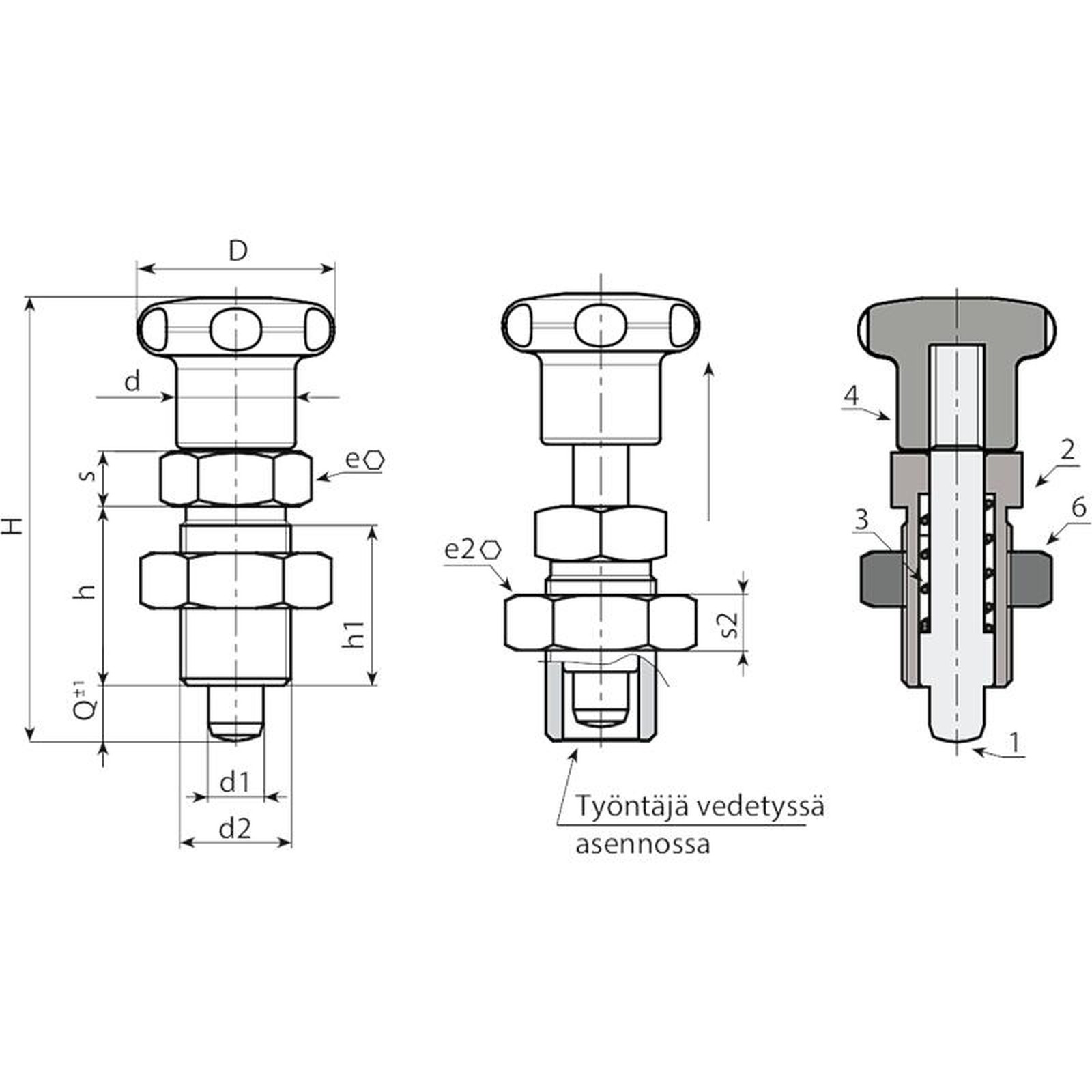

Koodi | Art. | D | H | h | h1 | d2 | d | e | s | e2 | s2 | d1 -0,02 -0,04 | Q | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W721.0001 | W721.I0501CIN | 22 | 45 | 17 | 15 | M10x1 | 12 | 12 | 5 | 17 | 6 | 5 | 5 | - |
W721.0002 | W721.I0601CIN | 27 | 54 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 19 | 7 | 6 | 6 | - |
W721.0003 | W721.I0801CIN | 32 | 67 | 26 | 23 | M16x1,5 | 19 | 19 | 8 | 24 | 8 | 8 | 8 | - |
W721.0004 | W721.I1001CIN | 32 | 79 | 33 | 30 | M20x1,5 | 20 | 22 | 10 | 30 | 9 | 10 | 10 | 220 |
