W270
T-KAHVA, JOSSA KIERTEITETTY TERÄKSINEN LUKITUSTAPPI
Kierteitetyt lukitustapit, hieno kierre - nupillinen
Materiaalit:
(3) Ruostumaton teräsjousi (AISI 301).
(4) T-kahva vahvistettua polyamidia. Ei irrotettavissa. Kestää öljyjä ja rasvoja.
W270:
(2) Kuusiomainen kierteitetty rengas sitkeää terästä.
(1) Lukitustapin tappiosa sitkeää karkaistua terästä.
W270CIN:
(2) Kuusiomainen kierteitetty rengas ruostumatonta terästä (AISI 303).
(1) Lukitustapin tappiosa ruostumatonta terästä (AISI 303).
Pinta:
(4) Satinoitu.
(1-2-3-5) Sileä.
Väri:
(4) Musta (RAL 9011).
W270:
(1-2-5) Mustattu.
W270CIN:
(1-2-5) Käsittelemätön.
HUOMAA:
> Lukitustapin vartta varten tehtävään asennusreikään suositellaan toleranssia H7.
Erikoistilaukset:
Määrästä riippuen t-kahva voidaan toimittaa tilauksesta väritaulukon mukaisesti.
Versio W270 - mustattua terästä

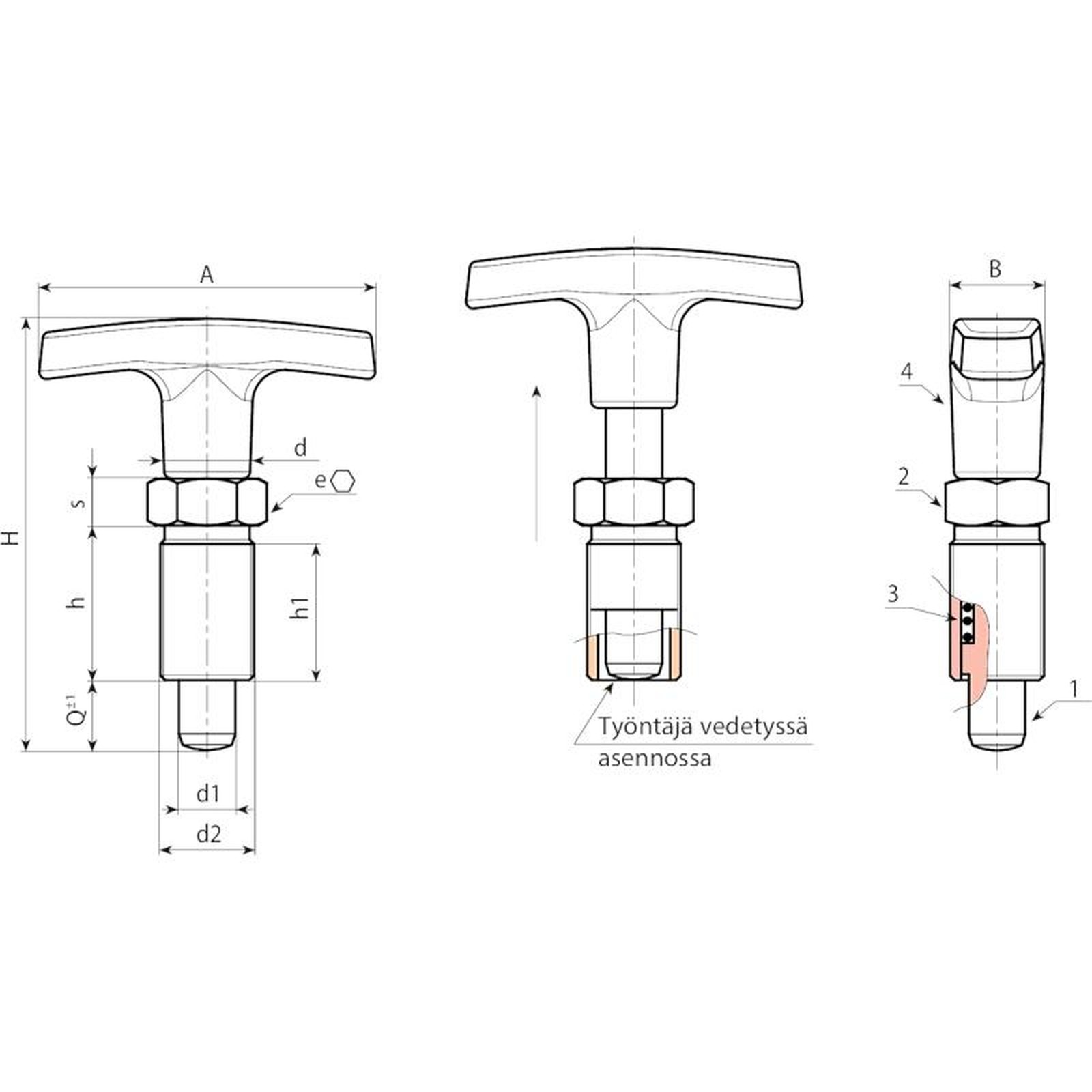

| Koodi | Art. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0007 | W270.Q0501 | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0008 | W270.Q0601 | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0009 | W270.Q0801 | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0010 | W270.Q1001 | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
Versio W270CIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | A | B | H | h | h1 | d2 | d | e | s | d1 -0,02 -0,04 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W270.0001 | W270.I0501CIN | 50 | 15 | 51 | 17 | 15 | M10x1 | 14 | 12 | 5 | 5 | 5 | 29 |
| W270.0002 | W270.I0601CIN | 50 | 15 | 56 | 20 | 18 | M12x1,5 | 14 | 14 | 6 | 6 | 6 | 36 |
| W270.0003 | W270.I0801CIN | 60 | 18 | 75 | 26 | 24 | M16x1,5 | 16,5 | 19 | 8 | 8 | 8 | 73 |
| W270.0004 | W270.I1001CIN | 72 | 20 | 87 | 33 | 31 | M20x1,5 | 18,5 | 22 | 10 | 10 | 10 | 136 |
