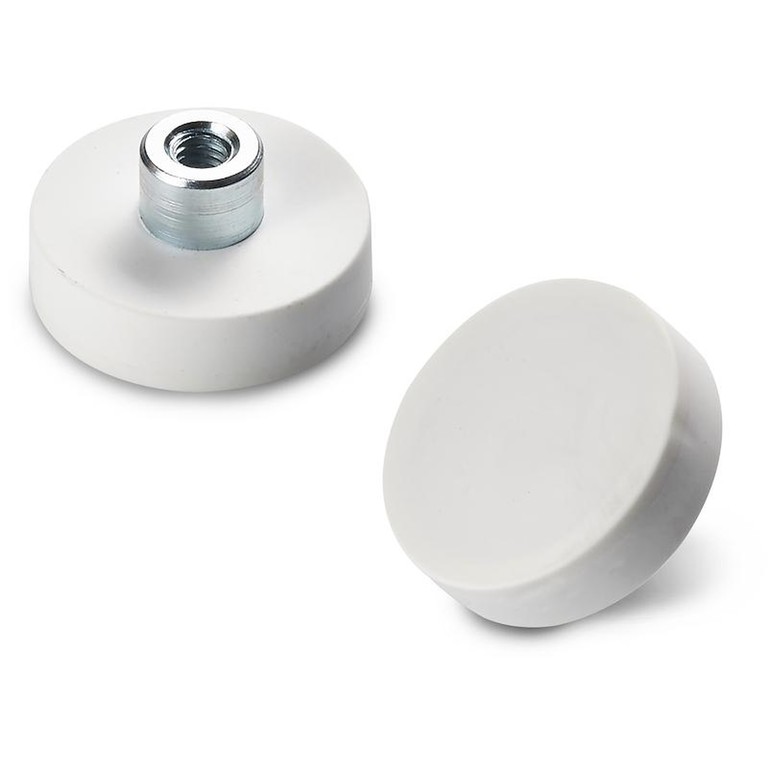

PÄÄLLYSTETTY PYÖREÄ NEODYYMIMAGNEETTI – KIERTEITETTY REIKÄ
18
T402
Magneti ricoperti

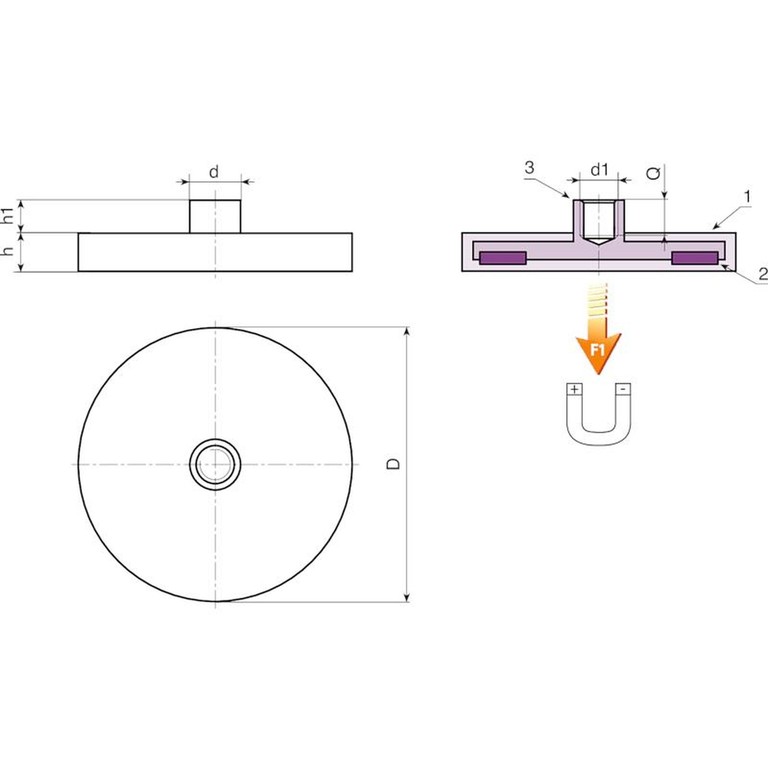

Materiaalit:
(1) Termoplastinen TPE-kumi (75 Shore).
(2) Litteä neodyymimagneetti (NdFeb).
(3) Alusta sorvattua sinkittyä terästä, kierteitetty umpireikä (kierretoleranssi 6H).
Pinta:
Sileä.
Väri:
Musta (RAL 9011 koodi 01).
Valkoinen (RAL 9004 koodi 04).
Erikoistilaukset:
Ei mitään.
Musta versio (koodi 01)
| Koodi | art. | D | d | h | h1 | d1 6H | Q | Paino (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|
| T402012.0001 | T402012.GM0401 | 12 | 8 | 7 | 7.5 | M4 | 6 | 6 | 13 |
| T402018.0001 | T402018.GM0401 | 18 | 8 | 6 | 5.5 | M4 | 5 | 9 | 37 |
| T402022.0001 | T402022.GM0401 | 22 | 8 | 6 | 5.5 | M4 | 5 | 13 | 58 |
| T402031.0001 | T402031.GM0401 | 31 | 8 | 6 | 5.5 | M4 | 5 | 22 | 89 |
| T402043.0001 | T402043.GM0401 | 43 | 8 | 6 | 4.5 | M4 | 5 | 30 | 100 |
| T402057.0001 | T402057.GM0501 | 57 | 10 | 7.5 | 7 | M5 | 6 | 82 | 200 |
| T402066.0001 | T402066.GM0501 | 66 | 10 | 8.5 | 6.5 | M5 | 8 | 105 | 250 |
| T402088.0001 | T402088.GM0801 | 88 | 12 | 8.5 | 8.5 | M8 | 11 | 192 | 550 |
Valkoinen versio (koodi 04)
| Koodi | art. | D | d | h | h1 | d1 6H | Q | Paino (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|
| T402012.0002 | T402012.GM0404 | 12 | 8 | 7 | 7.5 | M4 | 6 | 6 | 13 |
| T402018.0002 | T402018.GM0404 | 18 | 8 | 6 | 5.5 | M4 | 5 | 9 | 37 |
| T402022.0002 | T402022.GM0404 | 22 | 8 | 6 | 5.5 | M4 | 5 | 13 | 58 |
| T402031.0002 | T402031.GM0404 | 31 | 8 | 6 | 5.5 | M4 | 5 | 22 | 89 |
| T402043.0002 | T402043.GM0404 | 43 | 8 | 6 | 4.5 | M4 | 5 | 30 | 100 |
| T402057.0002 | T402057.GM0504 | 57 | 10 | 7.5 | 7 | M5 | 6 | 82 | 200 |
| T402066.0002 | T402066.GM0504 | 66 | 10 | 8.5 | 6.5 | M5 | 8 | 105 | 250 |
| T402088.0002 | T402088.GM0804 | 88 | 12 | 8.5 | 8.5 | M8 | 11 | 192 | 550 |
