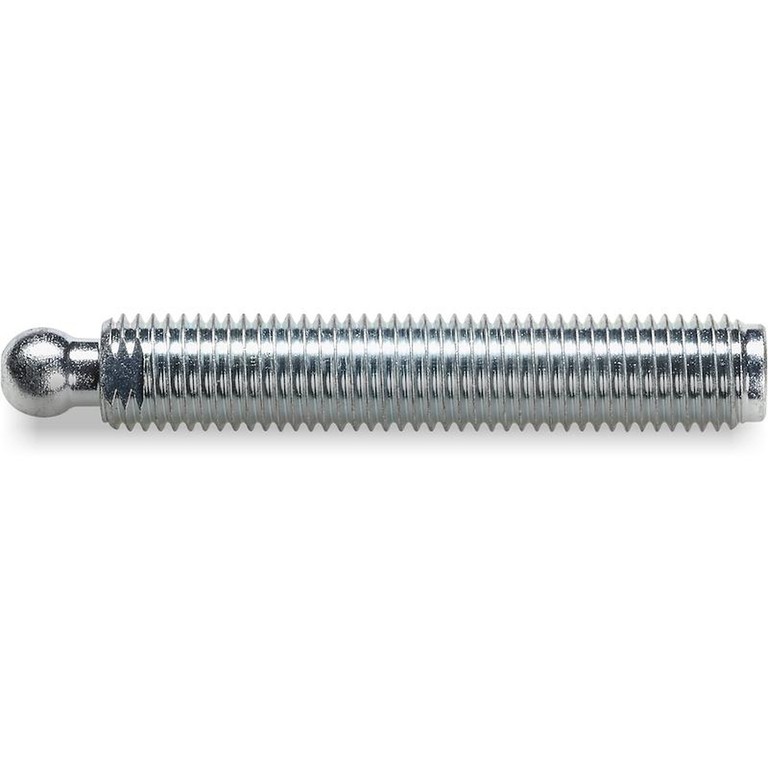

KIERTEITETTY B-TYYPPINEN VARSI, SINKITTYÄ TERÄSTÄ - AVAINPESÄ JYRSITTY - SORVATTU

16

PEPVZTM


Steli Filettati

    Materiaalit:

    Automaattiterästä (39SMnPb36).

    Pinta:

    Sileä.

    Väri:

    Sinkitty siniseksi.

    Kierre:

    Varsi sorvattu, avainpesä jyrsitty (B-tyyppi), rullattu kierre (kierretoleranssi 6g).

    Erikoistilaukset:

    Määrästä riippuen tilauksesta istukoiden pituus ja muoto voidaan toteuttaa piirustuksen mukaisesti.

    Tietolehti

    Versiossa M16 pallo 12.4

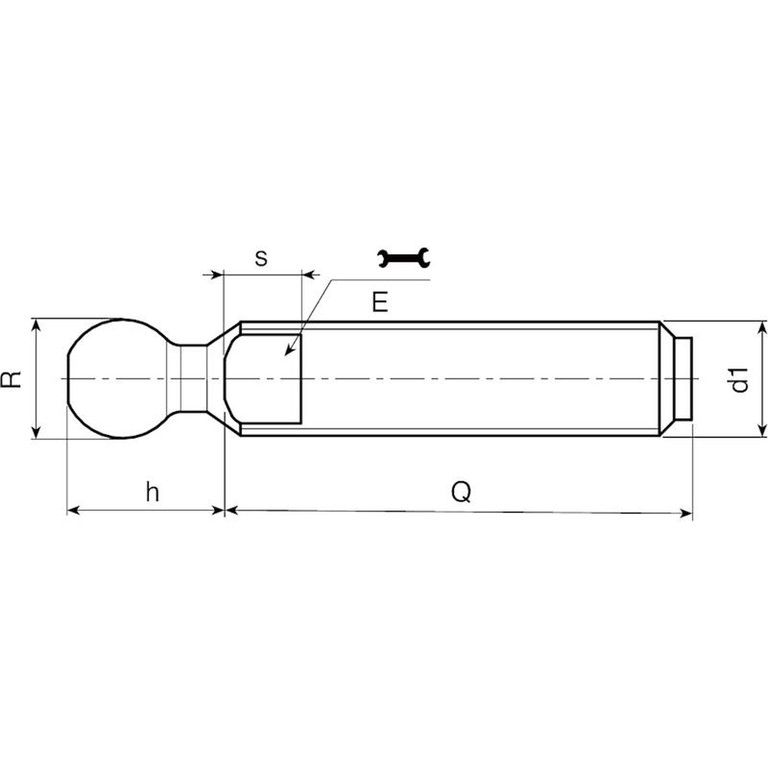

    Koodi Art. E h s R ±0,1 d1 6g Q Paino (g)
    PEP.VZTM16X70Z3 PEP.VZTM16X70Z3 13 15 7 12.4 M16 70 98
    PEP.VZTM16X90Z3 PEP.VZTM16X90Z3 13 15 7 12.4 M16 90 124
    PEP.VZTM16X110Z3 PEP.VZTM16X110Z3 13 15 7 12.4 M16 110 150
    PEP.VZTM16X130Z3 PEP.VZTM16X130Z3 13 15 7 12.4 M16 130 176
    PEP.VZTM16X150Z3 PEP.VZTM16X150Z3 13 15 7 12.4 M16 150 202
    PEP.VZTM16X170Z3 PEP.VZTM16X170Z3 13 15 7 12.4 M16 170 228
    Nämä varret ovat yhteensopivia seuraavien jalkojen alustojen kanssa: • PIE.040S12,4 • PIE.050S12,4 • PIE.060S12,4 • PIE.080S12,4 • PIE.700080S125
    Tapin pituus tilauksesta, vähintään 100 kappaletta.

    Versiossa M20-M24 pallo 15

    Koodi Art. E h s R d1 6g Q Paino (g)
    PEP.VZTM20X50Z3 PEP.VZTM20X50Z3 16 17 7 15 M20 50 142
    PEP.VZTM20X70Z3 PEP.VZTM20X70Z3 16 17 7 15 M20 70 174
    PEP.VZTM20X90Z3 PEP.VZTM20X90Z3 16 17 7 15 M20 90 206
    PEP.VZTM20X110Z3 PEP.VZTM20X110Z3 16 17 7 15 M20 110 238
    PEP.VZTM20X130Z3 PEP.VZTM20X130Z3 16 17 7 15 M20 130 270
    PEP.VZTM20X150Z3 PEP.VZTM20X150Z3 16 17 7 15 M20 150 305
    PEP.VZTM20X170Z3 PEP.VZTM20X170Z3 16 17 7 15 M20 170 337
    PEP.VZTM20X190Z3 PEP.VZTM20X190Z3 16 17 7 15 M20 190 370
    PEP.VZTM20X210Z3 PEP.VZTM20X210Z3 16 17 7 15 M20 210 405
    PEP.VZTM24X150Z3 PEP.VZTM24X150Z3 19 17 8 15 M24 150 510
    PEP.VZTM24X170Z3 PEP.VZTM24X170Z3 19 17 8 15 M24 170 570
    PEP.VZTM24X190Z3 PEP.VZTM24X190Z3 19 17 8 15 M24 190 630
    PEP.VZTM24X210Z3 PEP.VZTM24X210Z3 19 17 8 15 M24 210 690
    Nämä varret ovat yhteensopivia seuraavien jalkojen alustojen kanssa: • PIE.060S15 • PIE.080S15 • PIE.105S15 • PIE.130S15 • PIE.700080S15
    Tapin pituus tilauksesta, vähintään 100 kappaletta.

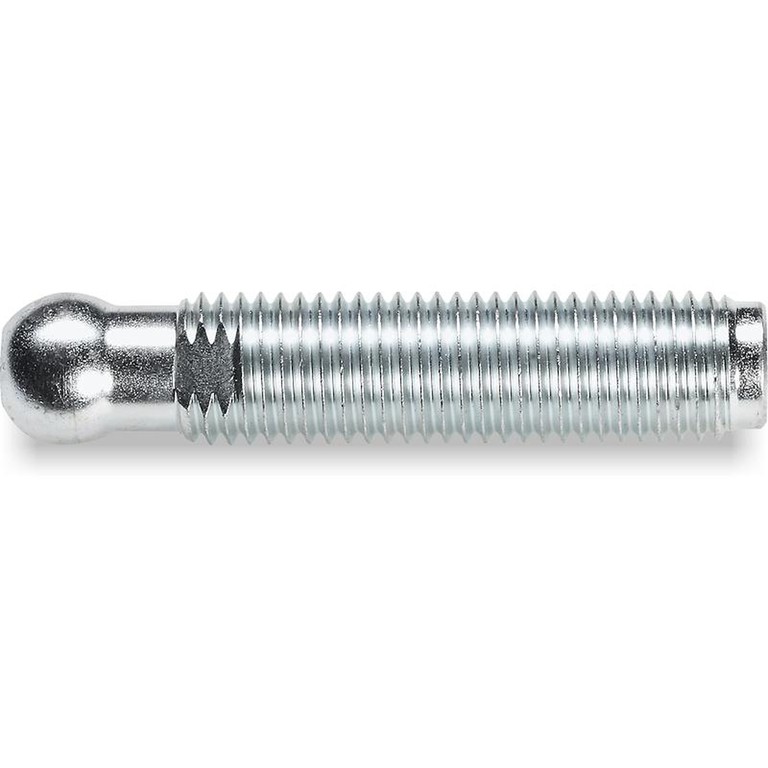

    Versiossa M24-M30 pallo 24

    Koodi Art. E h s R d1 6g Q Paino (g)
    PEP.VZTM24X110Z5 PEP.VZTM24X110Z5 19 27 10 24 M24 110 390
    PEP.VZTM24X130Z5 PEP.VZTM24X130Z5 19 27 10 24 M24 130 450
    PEP.VZTM24X150Z5 PEP.VZTM24X150Z5 19 27 10 24 M24 150 510
    PEP.VZTM24X170Z5 PEP.VZTM24X170Z5 19 27 10 24 M24 170 570
    PEP.VZTM30X110Z5 PEP.VZTM30X110Z5 27 27 11 24 M30 110 550
    PEP.VZTM30X130Z5 PEP.VZTM30X130Z5 27 27 11 24 M30 130 637
    PEP.VZTM30X150Z5 PEP.VZTM30X150Z5 27 27 11 24 M30 150 725
    PEP.VZTM30X170Z5 PEP.VZTM30X170Z5 27 27 11 24 M30 170 813
    PEP.VZTM30X190Z5 PEP.VZTM30X190Z5 27 27 11 24 M30 190 900
    PEP.VZTM30X210Z5 PEP.VZTM30X210Z5 27 27 11 24 M30 210 990
    Nämä varret ovat yhteensopivia seuraavien jalkojen alustojen kanssa: • PIE.080S24 • PIE.105S24 • PIE.130S24 • PIE.700080S24
    Tapin pituus tilauksesta, vähintään 100 kappaletta.
