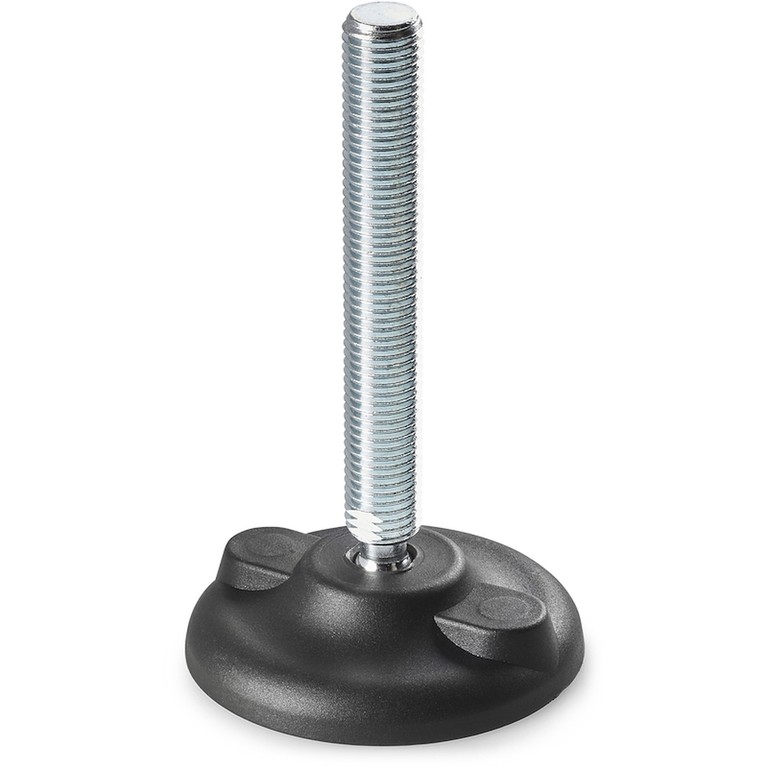

TUKIJALKA, KIINNITYS MAAHAN NIVELLETYLLÄ B-TYYPPISELLÄ VARRELLA, TERÄSTÄ, PALLO 12,4

16

P912


Piedi plastica con fissaggio - stelo snodato

    Materiaalit:

    Vahvistettu polyamidi. Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Istukat:

    P912:

    Kierteitetty ja nivelletty varsi (pallo 12,4), jyrsitty avainpesä (B-tyyppi), sinkittyä terästä (kierretoleranssi 6g).

    P912CIN:

    Kierteitetty ja nivelletty varsi (pallo 12,4), jyrsitty avainpesä (B-tyyppi), ruostumatonta terästä (AISI 303) (kierretoleranssi 6g).

    Kiinnitys maahan:

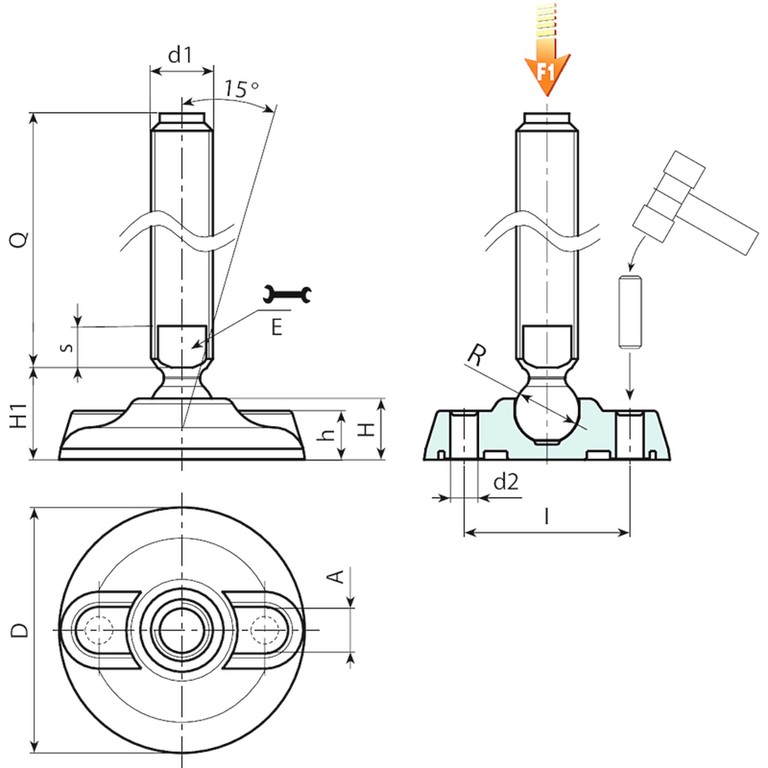

    Jalka toimitetaan siten, että maahan kiinnittämiseen tarvittavat reiät ovat suljettuja. Ne avataan yksinkertaisesti rikkomalla muovikalvo (ks. piirustus).

    Erikoistilaukset:

    Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.

    Määrästä riippuen tilauksesta jalka voidaan toimittaa oranssina (RAL 2004).

    Tietolehti

    Versio P912: Tukijalka, B-tyyppinen varsi (avainpesä jyrsitty) ja pallo 12,4

    Koodi Art. D H I H1 h A E s d2 R d1 6g Q Paino (g) F1 (kN)
    P912080.0011 P912080.TM16X7001 80 20 54 25.5 16 20 13 7 9 12.5 M16 70 146 10
    P912080.0012 P912080.TM16X9001 80 20 54 25.5 16 20 13 7 9 12.5 M16 90 172 10
    P912080.0001 P912080.TM16X11001 80 20 54 25.5 16 20 13 7 9 12.5 M16 110 198 10
    P912080.0003 P912080.TM16X13001 80 20 54 25.5 16 20 13 7 9 12.5 M16 130 224 10
    P912080.0005 P912080.TM16X15001 80 20 54 25.5 16 20 13 7 9 12.5 M16 150 250 10
    P912080.0008 P912080.TM16X17001 80 20 54 25.5 16 20 13 7 9 12.5 M16 170 276 10
    Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
    Tapin pituus tilauksesta, vähintään 100 kappaletta.

    Versio P912CIN: Tukijalka, B-tyyppinen varsi - RUOSTUMATONTA TERÄSTÄ - (avainpesä jyrsitty) ja pallo R12,4

    Koodi Art. D H I H1 h A E s d2 R d1 6g Q Paino (g) F1 (kN)
    P912080.0002 P912080.TM16X11001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 110 198 10
    P912080.0004 P912080.TM16X13001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 130 224 10
    P912080.0007 P912080.TM16X15001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 150 250 10
    P912080.0009 P912080.TM16X17001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 170 276 10
    Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
    Tapin pituus tilauksesta, vähintään 100 kappaletta.
