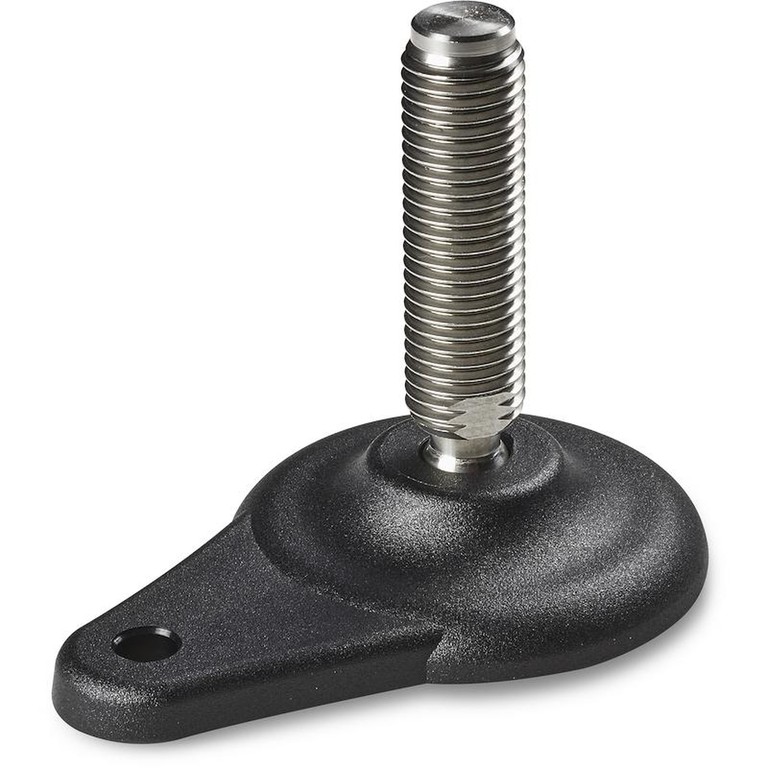

TUKIJALKA, SIVUKIINNITYS MAAHAN NIVELLETYLLÄ B-TYYPPISELLÄ VARRELLA, TERÄSTÄ, PALLO 15

16

P706


Piedi plastica con fissaggio laterale-stelo snodato

    Materiaalit:

    Vahvistettu polyamidi.

    Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Istukat:

    P706:

    Kierteitetty ja nivelletty varsi (pallo 15), jyrsitty avainpesä (B-tyyppi), sinkittyä terästä (kierretoleranssi 6g).

    P706CIN:

    Kierteitetty ja nivelletty varsi (pallo 15), jyrsitty avainpesä (B-tyyppi), ruostumatonta terästä (AISI 304) (kierretoleranssi 6g).

    Kiinnitys maahan:

    Läpireikä tehty puristamalla muoviin.

    Erikoistilaukset:

    Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.

    Määrästä riippuen tilauksesta jalka voidaan toimittaa oranssina (RAL 2004).

    Tietolehti

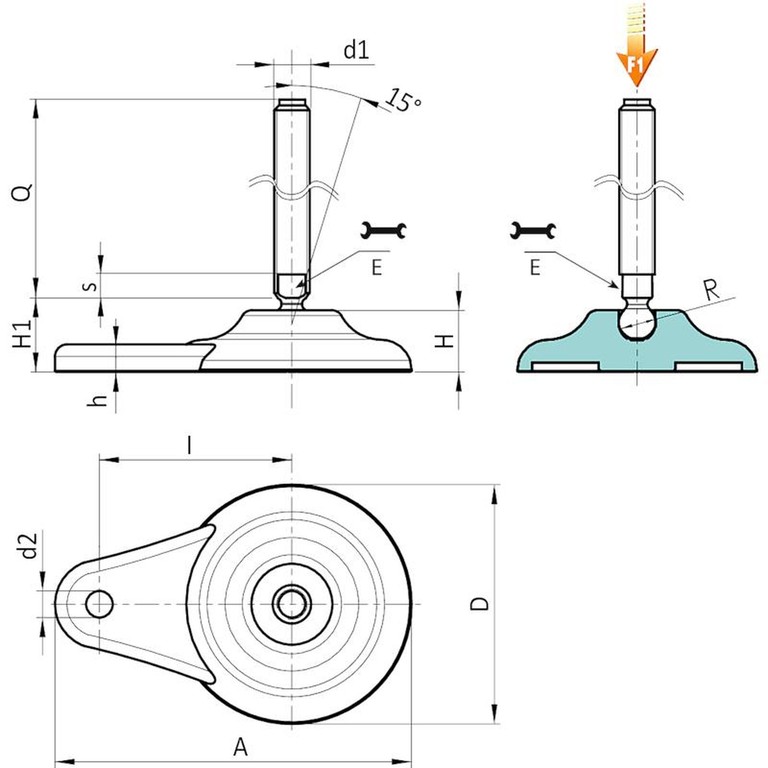

    Versio P706: Tukijalka, sivukiinnitys B-tyyppisellä varrella (avainpesä jyrsitty) ja pallo 15

    Koodi Art. D H I H1 h A E s d2 R d1 6g Q Paino (g) F1 (kN)
    P706080.0002 P706080.TM20X07001 80 20 65 26 9 120 16 7 9 15 M20 70 231 17
    P706080.0004 P706080.TM20X09001 80 20 65 26 9 120 16 7 9 15 M20 90 263 17
    P706080.0007 P706080.TM20X13001 80 20 65 26 9 120 16 7 9 15 M20 130 327 17
    P706080.0009 P706080.TM20X15001 80 20 65 26 9 120 16 7 9 15 M20 150 362 17
    P706080.0012 P706080.TM20X19001 80 20 65 26 9 120 16 7 9 15 M20 190 427 17
    P706080.0014 P706080.TM20X21001 80 20 65 26 9 120 16 7 9 15 M20 210 462 17
    P706080.0017 P706080.TM24X15001 80 20 65 26 9 120 16 7 9 15 M24 150 567 17
    P706080.0019 P706080.TM24X17001 80 20 65 26 9 120 16 7 9 15 M24 170 627 17
    P706080.0021 P706080.TM24X19001 80 20 65 26 9 120 16 7 9 15 M24 190 687 17
    P706080.0023 P706080.TM24X21001 80 20 65 26 9 120 16 7 9 15 M24 210 747 17
    Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
    Tapin pituus tilauksesta, vähintään 100 kappaletta.

    Versio P706CIN: Tukijalka, sivukiinnitys B-tyyppisellä varrella - RUOSTUMATONTA TERÄSTÄ - (avainpesä jyrsitty) ja pallo 15

    Koodi Art. D H I H1 h A E s d2 R d1 6g Q Paino (g) F1 (kN)
    P706080.0003 P706080.TM20X07001CIN 80 20 65 26 9 120 16 7 9 15 M20 70 231 17
    P706080.0005 P706080.TM20X09001CIN 80 20 65 26 9 120 16 7 9 15 M20 90 263 17
    P706080.0008 P706080.TM20X13001CIN 80 20 65 26 9 120 16 7 9 15 M20 130 327 17
    P706080.0010 P706080.TM20X15001CIN 80 20 65 26 9 120 16 7 9 15 M20 150 362 17
    P706080.0013 P706080.TM20X19001CIN 80 20 65 26 9 120 16 7 9 15 M20 190 427 17
    P706080.0015 P706080.TM20X21001CIN 80 20 65 26 9 120 16 7 9 15 M20 210 462 17
    P706080.0016 P706080.TM24X11001CIN 80 20 65 26 9 120 16 7 9 15 M24 110 447 17
    P706080.0018 P706080.TM24X15001CIN 80 20 65 26 9 120 16 7 9 15 M24 150 567 17
    P706080.0022 P706080.TM24X19001CIN 80 20 65 26 9 120 16 7 9 15 M24 190 687 17
    Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
    Tapin pituus tilauksesta, vähintään 100 kappaletta.
