TUKIJALKA, SIVUKIINNITYS MAAHAN NIVELLETYLLÄ B-TYYPPISELLÄ VARRELLA, TERÄSTÄ, PALLO 12.4 JA LUISTAMATON ALUSTA

16

P705


Piedi plastica con fissaggio laterale-stelo snodato+antiscivolo

    Materiaalit:

    Vahvistettu polyamidi.

    Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Istukat:

    P705:

    Kierteitetty ja nivelletty varsi (pallo 12,5), jyrsitty avainpesä (B-tyyppi), sinkittyä terästä (kierretoleranssi 6g).

    P705CIN:

    Kierteitetty ja nivelletty varsi (pallo 12,5), jyrsitty avainpesä (B-tyyppi), ruostumatonta terästä (AISI 303) (kierretoleranssi 6g).

    Luistamaton alusta:

    Luistamaton alusta, termoplastista SBS-kumia, 75 Shore, musta väri RAL 9011. Kestää öljyjä ja rasvoja. Asennettu painamalla.

    Kiinnitys maahan:

    Läpireikä tehty puristamalla muoviin.

    Erikoistilaukset:

    Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.

    Määrästä riippuen tilauksesta jalka voidaan toimittaa oranssina (RAL 2004).

    Tietolehti

    Versio P705: Tukijalka, sivukiinnitys B-tyyppisellä varrella (avainpesä jyrsitty) ja pallo 12,5 - luistamisenesto SBS-kumia

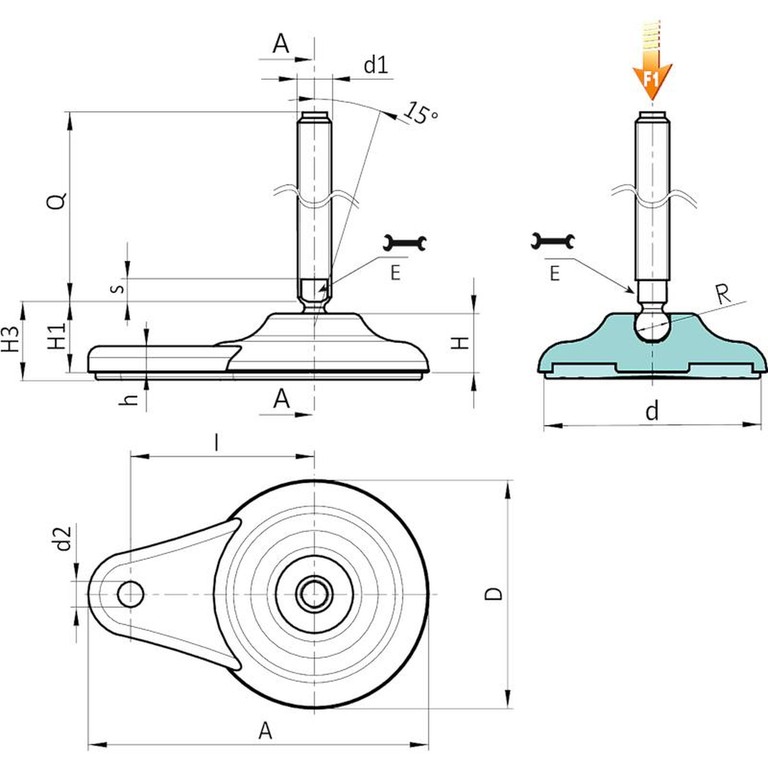

    Koodi Art. D H I H1 H3 h A E s d2 d R d1 6g Q Paino (g) F1 (kN)
    P705080.0001 P705080.TM16X7001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 70 179 10
    P705080.0002 P705080.TM16X9001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 90 205 10
    P705080.0003 P705080.TM16X11001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 110 231 10
    P705080.0005 P705080.TM16X13001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 130 257 10
    P705080.0007 P705080.TM16X15001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 150 283 10
    P705080.0009 P705080.TM16X17001 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 170 309 10
    Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
    Tapin pituus tilauksesta, vähintään 100 kappaletta.

    Versio P705CIN: Jalka, sivukiinnitys - B-tyyppinen varsi - RUOSTUMATONTA TERÄSTÄ (avainpesä jyrsitty) ja pallo 12,5 - luistamisenesto SBS-kumia

    Koodi Art. D H I H1 H3 h A E s d2 d R d1 6g Q Paino (g) F1 (kN)
    P705080.0004 P705080.TM16X11001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 110 231 10
    P705080.0006 P705080.TM16X13001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 130 257 10
    P705080.0008 P705080.TM16X15001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 150 283 10
    P705080.0010 P705080.TM16X17001CIN 80 20 65 26 29 9 120 13 7 9 70 12.4 M16 170 309 10
    Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
    Tapin pituus tilauksesta, vähintään 100 kappaletta.
