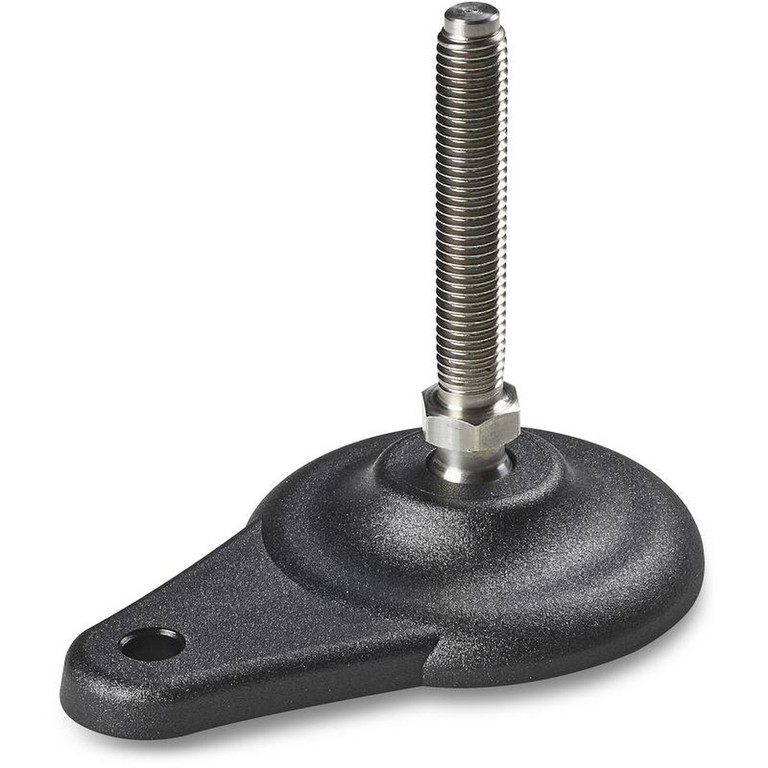

TUKIJALKA, SIVUKIINNITYS MAAHAN NIVELLETYLLÄ A-TYYPPISELLÄ VARRELLA, TERÄSTÄ, PALLO 15
16
P702
Piedi plastica con fissaggio laterale-stelo snodato
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Istukat:
P702:
Kierteitetty ja nivelletty varsi (pallo 15), kuusiomainen alusta, sinkittyä terästä (kierretoleranssi 6g).
P702CIN:
Kierteitetty ja nivelletty varsi (pallo 15), kuusiomainen alusta, ruostumatonta terästä (AISI 303) (kierretoleranssi 6g).
Kiinnitys maahan:
Läpireikä tehty puristamalla muoviin.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukat halutun pituisina.
Määrästä riippuen tilauksesta jalka voidaan toimittaa oranssina (RAL 2004).

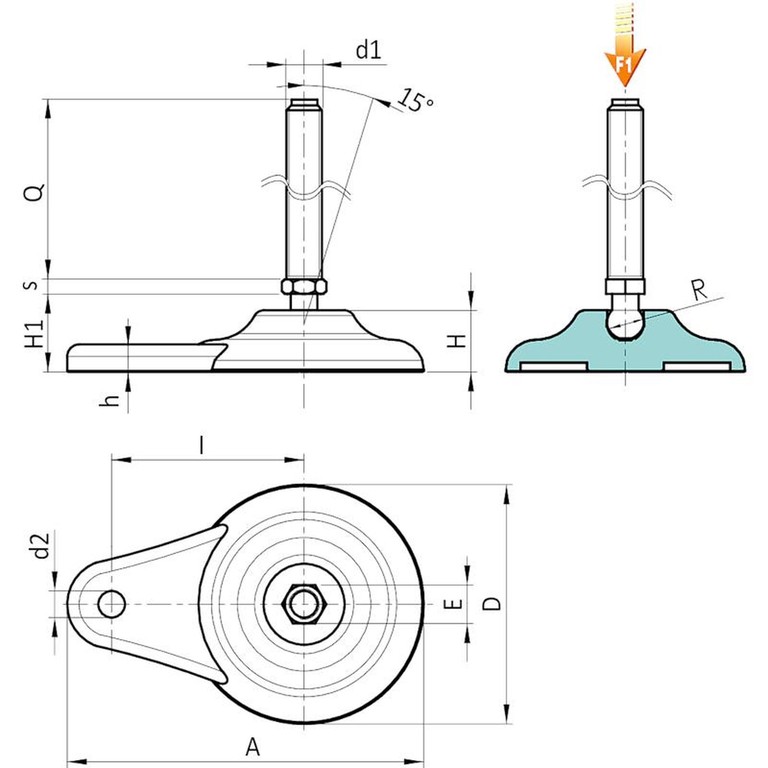

Versio P702: Tukijalka, sivukiinnitys A-tyyppisellä varrella (kuusiollinen) ja pallo 15
Koodi | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Paino (g) | F1 (kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P702080.0001 | P702080.TM12X5001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 50 | 120 | 13 |
P702080.0002 | P702080.TM12X7001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 70 | 133 | 13 |
P702080.0004 | P702080.TM12X9001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 90 | 148 | 13 |
P702080.0006 | P702080.TM12X11001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 110 | 164 | 13 |
P702080.0008 | P702080.TM14X5001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 50 | 132 | 13 |
P702080.0009 | P702080.TM14X7001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 70 | 152 | 13 |
P702080.0010 | P702080.TM14X9001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 90 | 173 | 13 |
P702080.0012 | P702080.TM14X11001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 110 | 190 | 13 |
P702080.0015 | P702080.TM14X15001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 150 | 224 | 13 |
P702080.0016 | P702080.TM16X5001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 50 | 148 | 13 |
P702080.0019 | P702080.TM16X7001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 70 | 174 | 13 |
P702080.0021 | P702080.TM16X9001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 90 | 200 | 13 |
P702080.0024 | P702080.TM16X11001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 110 | 225 | 13 |
P702080.0026 | P702080.TM16X13001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 130 | 251 | 13 |
P702080.0028 | P702080.TM16X15001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 150 | 276 | 13 |
P702080.0030 | P702080.TM16X17001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 170 | 304 | 13 |
P702080.0032 | P702080.TM16X19001 | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 190 | 327 | 13 |
Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
Tapin pituus tilauksesta, vähintään 100 kappaletta.
Versio P702CIN: Tukijalka, sivukiinnitys A-tyyppisellä varrella - RUOSTUMATONTA TERÄSTÄ - (kuusiollinen) ja pallo 15
Koodi | Art. | D | H | I | H1 | h | A | E | s | d2 | R | d1 6g | Q | Paino (g) | F1 (kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P702080.0003 | P702080.TM12X7001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 70 | 133 | 13 |
P702080.0005 | P702080.TM12X9001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 90 | 148 | 13 |
P702080.0007 | P702080.TM12X11001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M12 | 110 | 164 | 13 |
P702080.0010 | P702080.TM14X7001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 70 | 152 | 13 |
P702080.0013 | P702080.TM14X11001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 110 | 190 | 13 |
P702080.0014 | P702080.TM14X13001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M14 | 130 | 207 | 13 |
P702080.0018 | P702080.TM16X5001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 50 | 148 | 13 |
P702080.0020 | P702080.TM16X7001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 70 | 174 | 13 |
P702080.0022 | P702080.TM16X9001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 90 | 200 | 13 |
P702080.0025 | P702080.TM16X11001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 110 | 225 | 13 |
P702080.0027 | P702080.TM16X13001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 130 | 251 | 13 |
P702080.0029 | P702080.TM16X15001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 150 | 276 | 13 |
P702080.0031 | P702080.TM16X17001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 170 | 304 | 13 |
P702080.0033 | P702080.TM16X19001CIN | 80 | 20 | 65 | 26 | 9 | 120 | 16 | 6.5 | 9 | 15 | M16 | 190 | 327 | 13 |
Huomaa: Ilmaistu kuormitusraja F1 on 30 % murtolujuutta pienempi ja se oletetaan staattiseksi.
Tapin pituus tilauksesta, vähintään 100 kappaletta.
