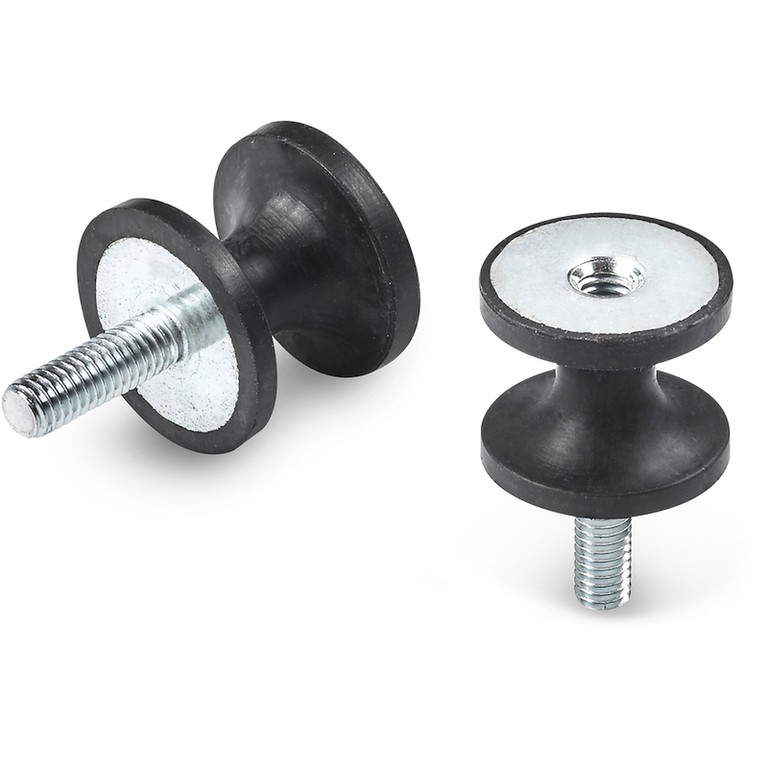

MUOTOILTU TÄRINÄNVAIMENNIN, KIERTEITETTY TAPPI JA REIKÄ
16
P335
Antivibranti
Materiaalit:
Luonnonkumi (NR).
Kumin kovuus:
Kovuus 55 Shore A (toleranssi ± 5 %).
Pinta:
Sileä.
Väri:
Musta (RAL 9011).

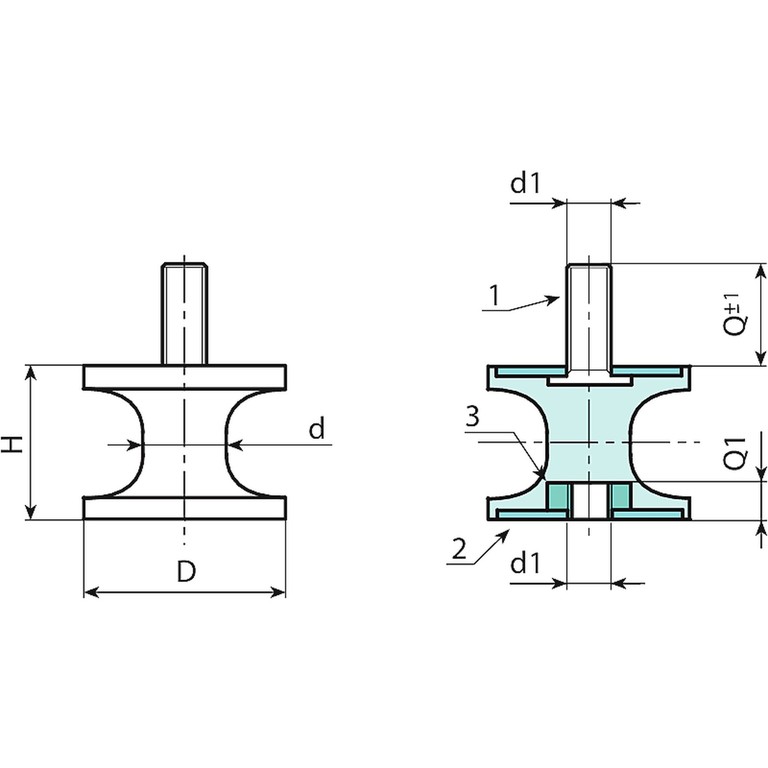

Istukat:
(1) Kierteitetty vaarnaruuvi, sinkittyä booriterästä (kierretoleranssi 6g).
(2) Aluslaatta hitsauskelpoista sinkittyä terästä.
(3) Holkki, kierteitetty umpireikä, sinkittyä booriterästä (kierretoleranssi 6H).
Erikoistilaukset:
Tilauksesta ja 100 kappaleen minimimäärälle tärinänvaimentimet voidaan toimittaa 45- tai 70 Shore A -kovuuksilla.
Tilauksesta ja 100 kappaleen minimimäärälle tärinänvaimentimet voidaan toimittaa eri materiaalista valmistettuna:
P336= SBR
P337= NBR
P338= EPDM







Koodi | Art. | D | H | d | d1 6g/6H | Q | Q1 |
---|---|---|---|---|---|---|---|
P335020.0001 | P335020.F1510M0655 | 20 | 15 | 7 | M6 | 16 | 6 |
P335025.0001 | P335025.F2010M0655 | 25 | 20 | 10 | M6 | 18 | 6 |
P335025.0002 | P335025.F2017M0655 | 25 | 20 | 10 | M6 | 18 | 6 |
P335030.0001 | P335030.F2020M0855 | 30 | 20 | 17 | M8 | 23 | 8 |
P335040.0001 | P335040.F3019M0855 | 40 | 30 | 19 | M8 | 23 | 8 |
P335040.0002 | P335040.F3027M0855 | 40 | 30 | 27 | M8 | 23 | 8 |
P335040.0004 | P335040.F4835M0855 | 40 | 48 | 35 | M8 | 23 | 8 |
P335050.0001 | P335050.F3028M1055 | 50 | 30 | 28 | M10 | 28 | 10 |
P335080.0001 | P335080.F6060M1255 | 80 | 60 | 60 | M12 | 37 | 12 |
