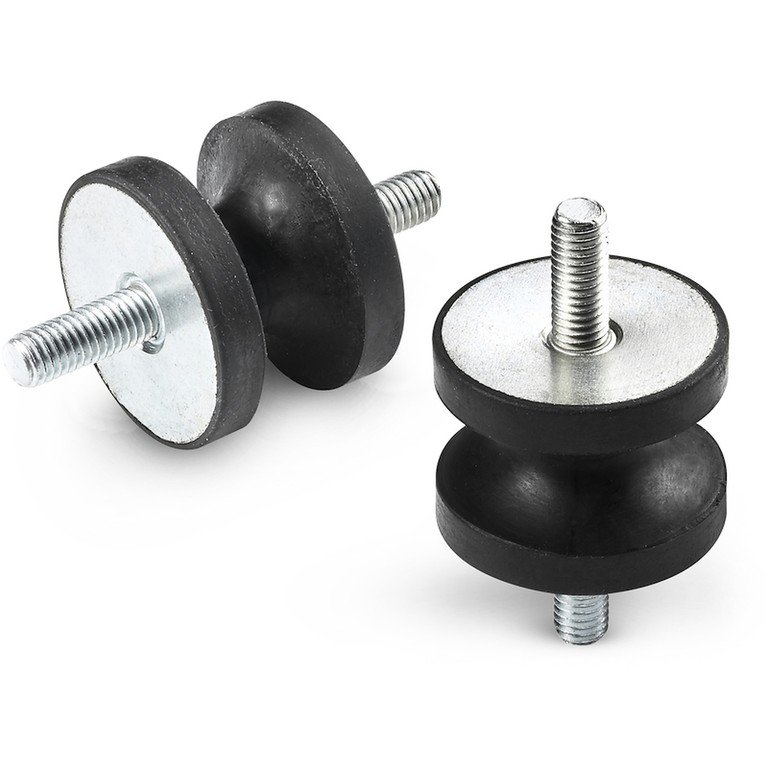

MUOTOILTU TÄRINÄNVAIMENNIN, KIERTEITETTY KAKSOISTAPPI
16
P330
Antivibranti
Materiaalit:
Luonnonkumi (NR).
Kumin kovuus:
Kovuus 55 Shore A (toleranssi ± 5 %).
Pinta:
Sileä.
Väri:
Musta (RAL 9011).

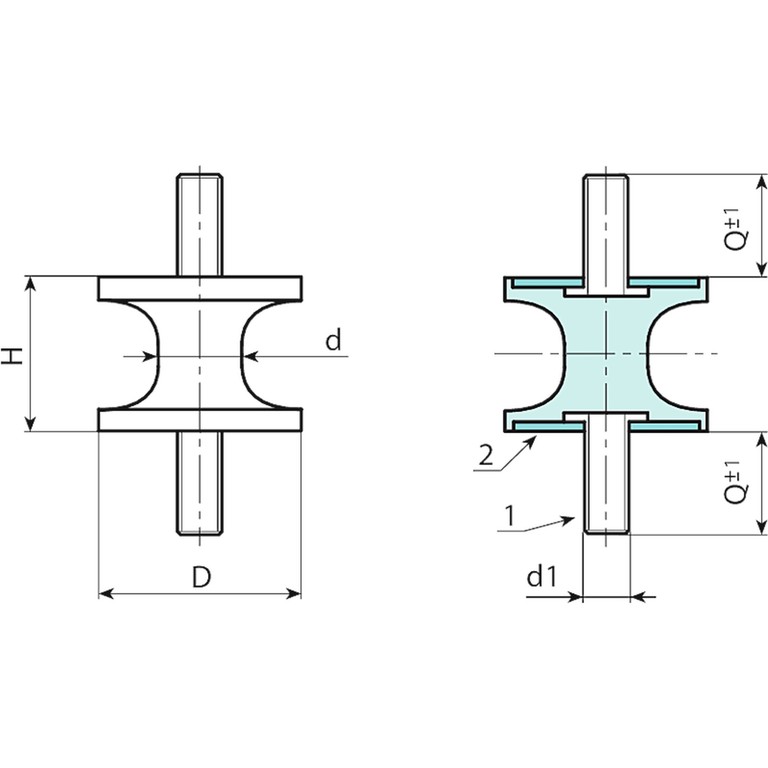

Istukat:
(1) Kierteitetty vaarnaruuvi, sinkittyä booriterästä (kierretoleranssi 6g).
(2) Aluslaatta hitsauskelpoista sinkittyä terästä.
Erikoistilaukset:
Tilauksesta ja 100 kappaleen minimimäärälle tärinänvaimentimet voidaan toimittaa 45- tai 70 Shore A -kovuuksilla.
Tilauksesta ja 100 kappaleen minimimäärälle tärinänvaimentimet voidaan toimittaa eri materiaalista valmistettuna:
P331= SBR
P332= NBR
P333= EPDM







Koodi | Art. | D | H | d | d1 6g | Q |
---|---|---|---|---|---|---|
P330012.0001 | P330012.F1507M0455 | 12 | 15 | 7 | M4 | 10 |
P330020.0001 | P330020.F1510M0655 | 20 | 15 | 10 | M6 | 16 |
P330025.0001 | P330025.F2010M0655 | 25 | 20 | 10 | M6 | 18 |
P330025.0002 | P330025.F2017M0655 | 25 | 20 | 17 | M6 | 18 |
P330030.0001 | P330030.F2020M0855 | 30 | 20 | 20 | M8 | 23 |
P330040.0001 | P330040.F3019M0855 | 40 | 30 | 19 | M8 | 23 |
P330040.0002 | P330040.F3027M0855 | 40 | 30 | 27 | M8 | 23 |
P330040.0004 | P330040.F4835M0855 | 40 | 48 | 35 | M8 | 23 |
P330050.0001 | P330050.F3028M1055 | 50 | 30 | 28 | M10 | 28 |
P330075.0001 | P330075.F4055M1255 | 75 | 40 | 55 | M12 | 37 |
P330080.0001 | P330080.F6060M1255 | 80 | 60 | 60 | M12 | 37 |
