LIERIÖMÄINEN TÄRINÄNVAIMENNIN, KIERTEITETTY KAKSOISREIKÄ
16
P310
Antivibranti
Materiaalit:
Luonnonkumi (NR).
Kumin kovuus:
Kovuus 55 Shore A (toleranssi ± 5 %).
Pinta:
Sileä.
Väri:
Musta (RAL 9011).

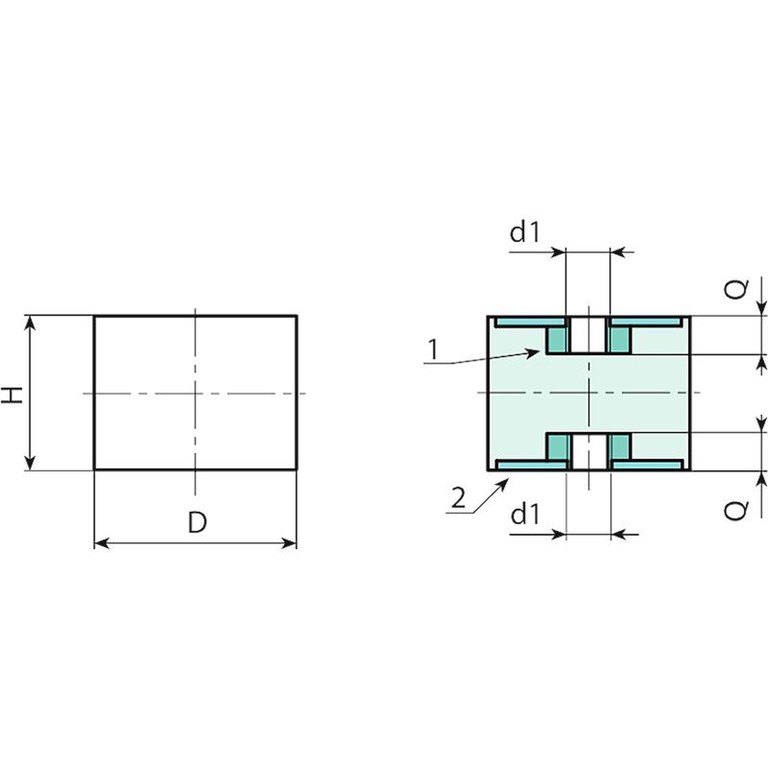

Istukat:
(1) Holkki, kierteitetty umpireikä, sinkittyä booriterästä (kierretoleranssi 6H).
(2) Aluslaatta hitsauskelpoista sinkittyä terästä.
Erikoistilaukset:
Tilauksesta ja 100 kappaleen minimimäärälle tärinänvaimentimet voidaan toimittaa 45- tai 70 Shore A -kovuuksilla.
Tilauksesta ja 100 kappaleen minimimäärälle tärinänvaimentimet voidaan toimittaa eri materiaalista valmistettuna:
P311= SBR
P312= NBR
P313= EPDM







Koodi | Art. | D | H | d1 6H | Q | Paino (g) | Jäykkyys puristettaessa (N/mm) |
---|---|---|---|---|---|---|---|
P310015.0001 | P310015.F15M0455 | 15 | 15 | M4 | 3,5 | 4 | 66,1 |
P310015.0002 | P310015.F20M0455 | 15 | 20 | M4 | 3,5 | 9 | 52,2 |
P310020.0001 | P310020.F20M0655 | 20 | 20 | M6 | 5,5 | 17 | 91,7 |
P310020.0002 | P310020.F25M0655 | 20 | 25 | M6 | 5,5 | 19 | 42 |
P310025.0001 | P310025.F20M0655 | 25 | 20 | M6 | 5,5 | 26 | 152,7 |
P310025.0002 | P310025.F25M0655 | 25 | 25 | M6 | 5,5 | 28 | 105,1 |
P310025.0003 | P310025.F30M0655 | 25 | 30 | M6 | 5,5 | 31 | 78,5 |
P310030.0001 | P310030.F20M0855 | 30 | 20 | M8 | 8 | 42 | 223,3 |
P310030.0002 | P310030.F30M0855 | 30 | 30 | M8 | 8 | 52 | 117,4 |
P310030.0003 | P310030.F40M0855 | 30 | 40 | M8 | 8 | 59 | 99 |
P310040.0001 | P310040.F30M0855 | 40 | 30 | M8 | 8 | 83 | 190,1 |
P310040.0002 | P310040.F40M1055 | 40 | 40 | M10 | 9,5 | 102 | 133,7 |
P310050.0001 | P310050.F30M1055 | 50 | 30 | M10 | 9,5 | 132 | 393 |
P310050.0003 | P310050.F40M1055 | 50 | 40 | M10 | 9,5 | 146 | 258,4 |
P310050.0004 | P310050.F50M1055 | 50 | 50 | M10 | 9,5 | 172 | 171,3 |
P310060.0001 | P310060.F30M1055 | 60 | 30 | M10 | 10 | 255 | 685,3 |
P310060.0002 | P310060.F40M1055 | 60 | 40 | M10 | 10 | 222 | 405,9 |
P310070.0001 | P310070.F40M1055 | 70 | 40 | M10 | 10 | 310 | 590,7 |
P310075.0001 | P310075.F40M1255 | 75 | 40 | M12 | 12 | 365 | 671 |
P310100.0001 | P310100.F40M1655 | 100 | 40 | M16 | 16 | 678 | 1934,5 |
P310100.0002 | P310100.F55M1655 | 100 | 55 | M16 | 16 | 855 | 9035,6 |
P310100.0003 | P310100.F75M1655 | 100 | 75 | M16 | 16 | 997 | 564,3 |
