IRROTETTAVA LITTEÄ SARANA, ZAMAKIA, KIERTEITETTY VAARNARUUVI
15
O500
Cerniere in zama
Materiaalit:
(1) Painevalettua zamak-seosta (sinkin, alumiinin ja kuparin seos).
Pinta:
Sileä.
Väri:
(01) Musta, maalattu epoksijauheella (RAL 9011).
(Z) Vakiotyyppinen sininen sinkitys.
Istukat:
(2) Kierteitetty vaarnaruuvi sinkittyä terästä (kierretoleranssi 6g).
(3) Saranan kiertotappi ruostumatonta terästä (AISI 304).
(4) Sarananpuolikkaiden väliin sijoitettava erottava aluslaatta, ruostumatonta terästä (AISI 304).
Asennus:
Sarana voidaan toimittaa asennettavaksi oikealle avautuvaan oveen (DX/RH - koodin loppuun on lisättävä kirjain D) tai vasemmalle avautuvaan oveen (SX/LH - koodin loppuun on lisättävä kirjain S).
Erikoistilaukset:
Ei mitään.

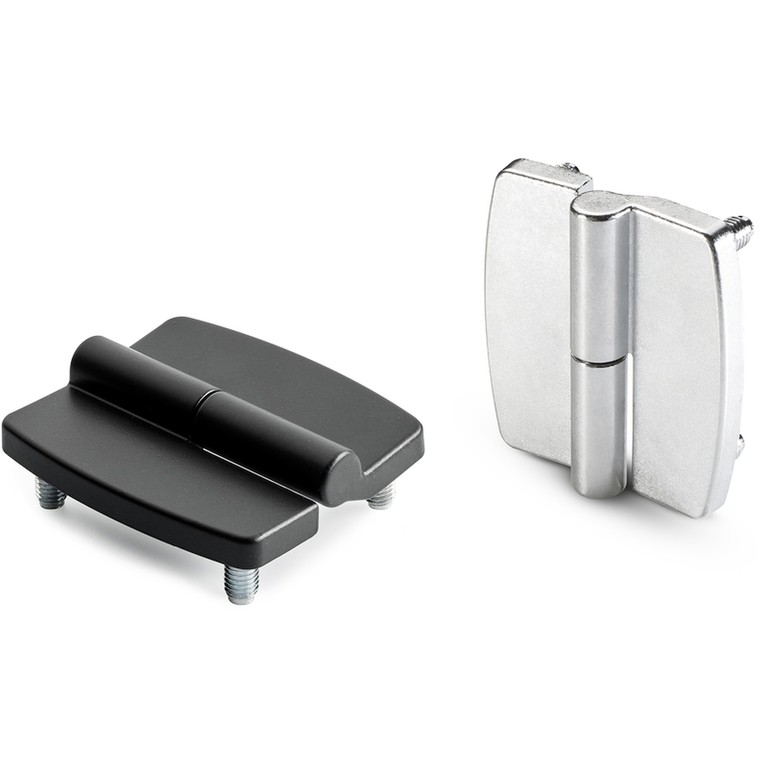

Mustaksi maalattu versio, koodi 01, vasemmalle avautuvaan versioon lisätään S - oikealle avautuvaan lisätään D.

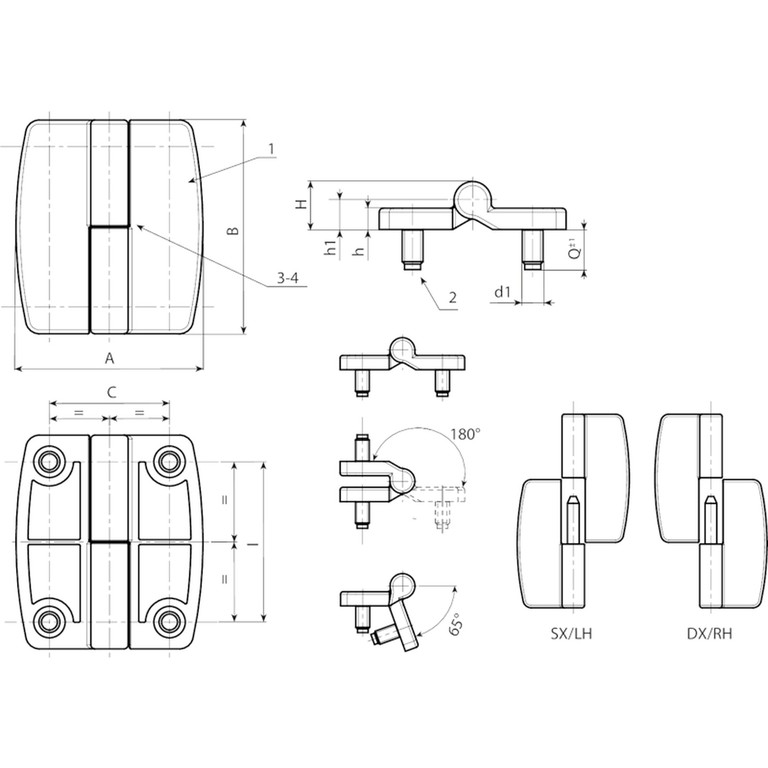

| Koodi | Art. | C | I | A | B | h | H | h1 | d1 6g | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| O500045.0001 | O500045.ZM08X1401D | 45 | 60 | 70 | 80 | 8 | 18 | 11 | M8 | 15 | 281 |
| O500045.0002 | O500045.ZM08X1401S | 45 | 60 | 70 | 80 | 8 | 18 | 11 | M8 | 15 | 281 |
Sinkitty versio, koodi Z, vasemmalle avautuvaan versioon lisätään S - oikealle avautuvaan lisätään D.
| Koodi | Art. | C | I | A | B | h | H | h1 | d1 6g | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| O500045.0003 | O500045.ZM08X14ZD | 45 | 60 | 70 | 80 | 8 | 18 | 11 | M8 | 15 | 281 |
| O500045.0004 | O500045.ZM08X14ZS | 45 | 60 | 70 | 80 | 8 | 18 | 11 | M8 | 15 | 281 |
