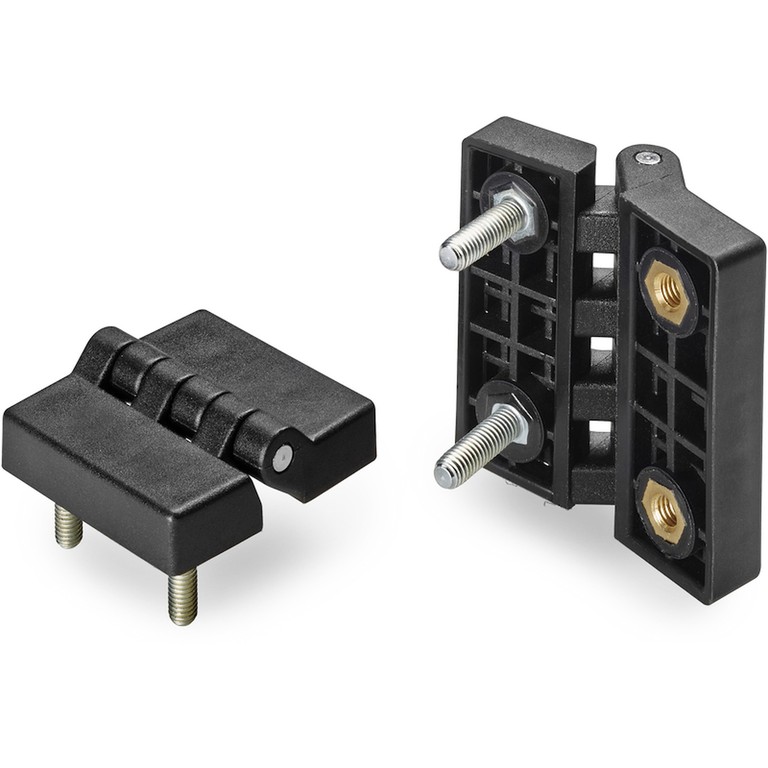

LITTEÄ SARANA, KIERTEITETTY TAPPI JA ISTUKAN REIKÄ KIERTEITETTY
15
O432
Cerniere in plastica con inserti filettati
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Istukat:
Tappi sinkittyä terästä.
Holkki, kierteitetty umpireikä, messinkiä (kierretoleranssi 6H).
Kierteitetty vaarnaruuvi sinkittyä terästä (kierretoleranssi 6g).
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.
Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.

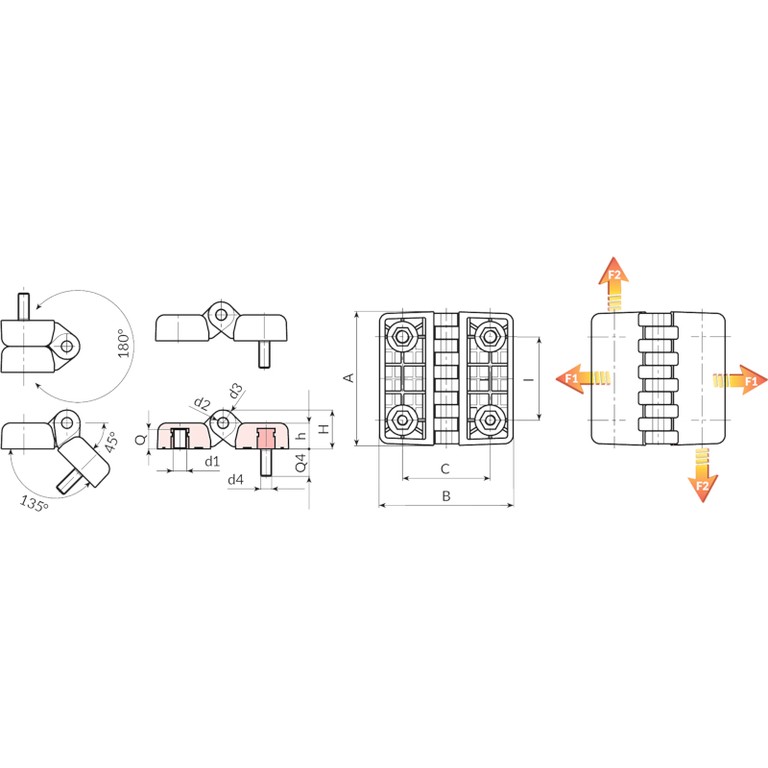

| Koodi | art. | I | C | A | B | h | H | d2 | d3 | d1-d4 | Q | Q4 | Paino (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43230.0001 | O43230.TM0501 | 30 | 30 | 48 | 48 | 10.5 | 15.5 | 5 | 10 | M05 | 7 | 15 | 40 | 1850 | 1350 |
| O43230.0002 | O43230.TM0601 | 30 | 30 | 48 | 48 | 10.5 | 15.5 | 5 | 10 | M06 | 7 | 15 | 41 | 1850 | 1350 |
| O43240.0001 | O43240.TM0601 | 40 | 40 | 64 | 64 | 13 | 19 | 5 | 12 | M06 | 8,5 | 20 | 73 | 4000 | 1600 |
| O43240.0002 | O43240.TM0801 | 40 | 40 | 64 | 64 | 13 | 19 | 5 | 12 | M08 | 8,5 | 20 | 85 | 4000 | 1600 |
| O43260.0001 | O43260.TM0801 | 60 | 63 | 96 | 96 | 19 | 28.5 | 8 | 19 | M08 | 14 | 20 | 240 | 3100 | 1400 |
| O43260.0003 | O43260.TM1001 | 60 | 63 | 96 | 96 | 19 | 28.5 | 8 | 19 | M10 | 14 | 20 | 250 | 3100 | 1400 |
