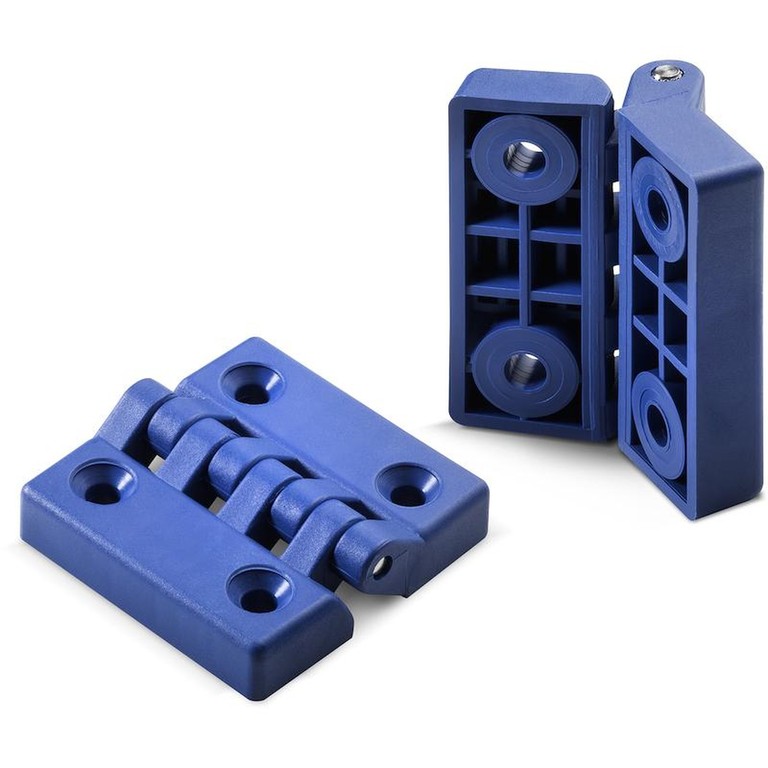

SARANA, JOSSA LÄPIMENEVÄT REIÄT, ELINTARVIKKEILLE SOPIVA MATERIAALI, VÄRI SININEN
O400ID
Cerniere in plastica con fori passanti
Description
Huomautuksia: Artikkelit on tuotettu materiaalista, joka soveltuu kosketukseen elintarvikkeiden kanssa; tuotteita käytetään elintarviketeollisuuden koneissa ja laitteissa. Sininen väri, RAL 5005, tekee valmistusvaiheessa oleviin elintarvikkeisiin vahingossa joutuneesta tuotteesta tai sen osasta helposti tunnistettavan, jolloin se voidaan välittömästi poistaa. Istukat ovat kaikki valmistettu Aisi 303 -teräksestä tai tilauksesta Aisi 304 -teräksestä.
Materiaalit:
Vahvistettu polyamidi, sopiva elintarvikkeille.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Sininen: (RAL 5005 cod. 95).
Istukat:
Tappi ruostumatonta terästä (AISI 303).
Reikä:

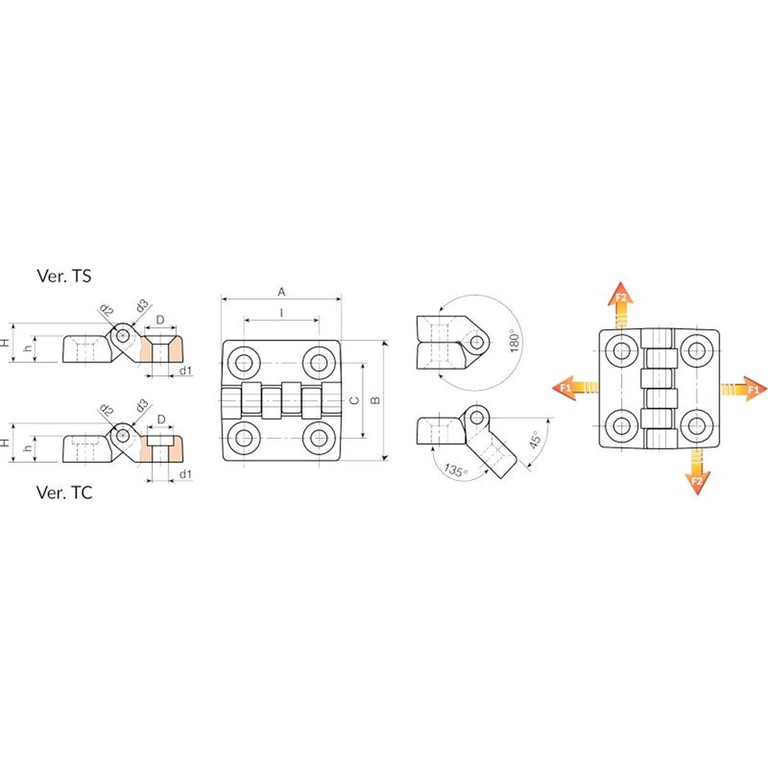

Versio TS:
Läpireikä tehty puristamalla muoviin. Asennusreikä uppokantaruuville DIN 7991 / UNI 5933.
Versio TC:
Läpireikä tehty puristamalla muoviin. Asennusreikä lieriökantaruuville DIN 912 / UNI 5931.
Erikoistilaukset:
Ei mitään.
Versio O400ID-TS: reiät kartiokantaisille ruuveille
| Koodi | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Paino (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O40020.0006 | O40020.TG04.595TSID | 20 | 20 | 32 | 32 | 7 | 10,5 | 8,5 | 3 | 7 | 4,5 | 9 | 1440 | 490 |
| O40030.0012 | O40030.TG05.595TSID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | 5,5 | 27 | 1960 | 1470 |
| O40030.0013 | O40030.TG06.595TSID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 12,5 | 5 | 10 | 6,5 | 27 | 1960 | 1470 |
| O40040.0007 | O40040.TG06.595TSID | 40 | 40 | 64 | 64 | 13 | 19 | 12,5 | 5 | 12 | 6,5 | 53 | 2850 | 1520 |
| O40060.0010 | O40060.TG08.595TSID | 60 | 63 | 96 | 96 | 16 | 24 | 16,5 | 8 | 16 | 8,5 | 152 | 4300 | 1810 |
| O40060.0009 | O40060.TG10.595TSID | 60 | 63 | 96 | 96 | 16 | 24 | 20.5 | 8 | 16 | 10.5 | 152 | 4300 | 1810 |
Versio O400ID-TC: reiät lieriökantaisille ruuveille
| Koodi | art. | I | C | A | B | h | H | D | d2 | d3 | d1 | Paino (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O40020.0007 | O40020.TG04.595TCID | 20 | 20 | 32 | 32 | 7 | 10,5 | 7,5 | 3 | 7 | 4,5 | 9 | 1440 | 490 |
| O40030.0014 | O40030.TG05.595TCID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | 5,5 | 27 | 1960 | 1470 |
| O40030.0015 | O40030.TG06.595TCID | 30 | 30 | 48 | 48 | 10,5 | 15,5 | 10,5 | 5 | 10 | 6,5 | 27 | 1960 | 1470 |
| O40040.0008 | O40040.TG06.595TCID | 40 | 40 | 64 | 64 | 13 | 19 | 10,5 | 5 | 12 | 6,5 | 53 | 2850 | 1520 |
| O40060.0011 | O40060.TG08.595TCID | 60 | 63 | 96 | 96 | 16 | 24 | 13,5 | 8 | 16 | 8,5 | 152 | 4300 | 1810 |
| O40060.0012 | O40060.TG10.595TCID | 60 | 63 | 96 | 96 | 16 | 24 | 16,5 | 8 | 16 | 10,5 | 152 | 4300 | 1810 |
