PYÄLLETTY SÄÄTÖNUPPI, HOLKISSA KIERTEITETTY REIKÄ
14
N248
Manicotti zigrinati
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Tulppa:
Keskitulppa harmaata polyamidia (RAL 7035).
Istukat:
Holkki, kierteitetty läpireikä, sinkittyä terästä (kierretoleranssi 6H).
Huomautuksia:
(*) NFLAN-sivulaipan kiinnitys (lisävaruste).
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.
Määrästä riippuen tilauksesta toimitetaan värit (huomaa rajoitettu valikoima) kuten taulukossa värit.

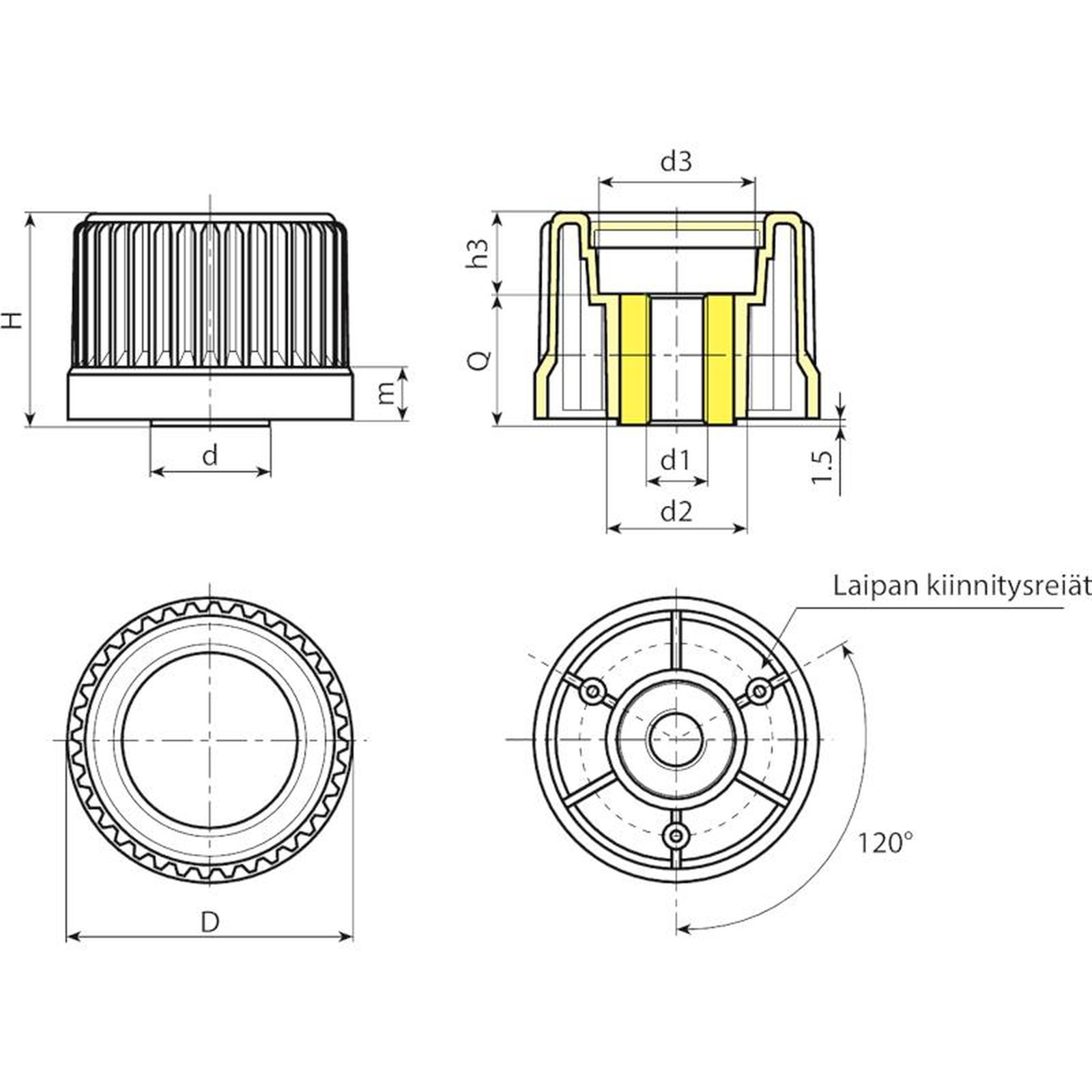

| Koodi | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
| N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
| N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
| N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
| N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
Jo valmiit kierrereiät: N248-30 : M08-M10-M12
Jo valmiit kierrereiät: N248-43 : M08-M10-M12
Jo valmiit kierrereiät: N248-54 : M08-M10-M12
Jo valmiit kierrereiät: N248-65 : M10-M12-M14
Jo valmiit kierrereiät: N248-78 : M12-M14-M16
Huomio: vähintään 100 kappaleella halkaisijaa d1 voidaan tuottaa vaadituilla mitoilla.
