KIERRETTÄVÄLLÄ KAHVALLA VARUSTETTU KÄDENSIJA, RENKAALLINEN
13
M145
Manici girevoli
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Istukat:
M145:
Kiertyvä kierteitetty vaarnaruuvi, sinkittyä terästä, avaimelle tarkoitettu rengas ja kiertyvä jousiteräksinen jousi (kierretoleranssi 6g).
M145CIN:
Kiertyvä kierteitetty vaarnaruuvi, ruostumatonta terästä (AISI 303), avaimelle tarkoitettu rengas ja kiertyvä jousi ruostumatonta terästä (AISI 302) (kierretoleranssi 6g).
Erikoistilaukset:
Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.

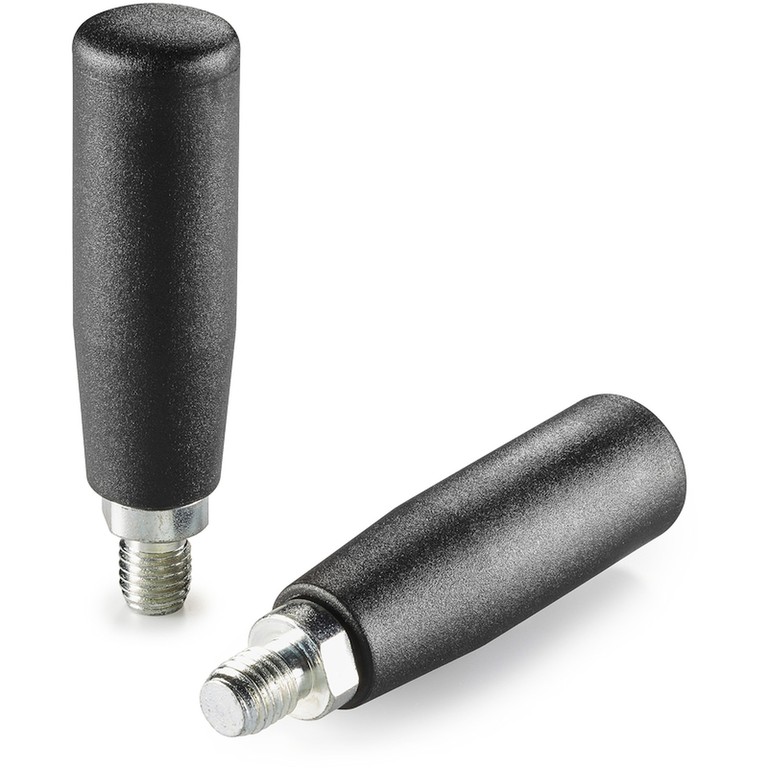

Versio M145: sinkityillä teräsistukoilla.

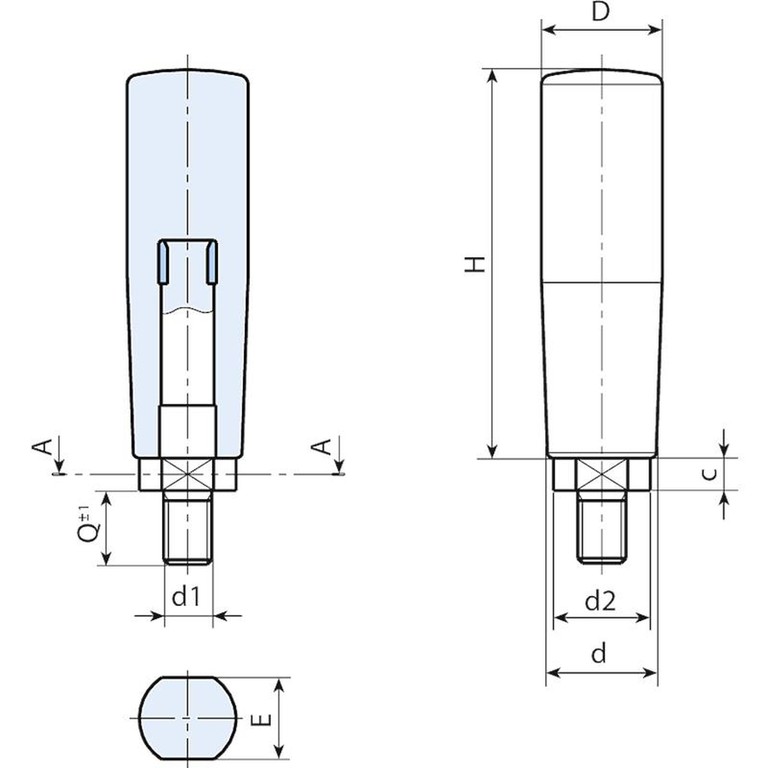

Koodi | art. | H | D | d | d2 | c | E | d1 6g | Q | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|
M14550.0001 | M14550.TM06X1201 | 50,5 | 20 | 15 | 12 | 5 | 10 | M6 | 12 | 32 |
M14560.0001 | M14560.TM08X1501 | 60,5 | 23,5 | 18 | 14 | 7 | 13 | M8 | 15 | 74 |
M14570.0001 | M14570.TM08X1501 | 70 | 25 | 18,5 | 14 | 7 | 13 | M8 | 15 | 82 |
M14570.0003 | M14570.TM10X1501 | 70 | 25 | 18,5 | 14 | 7 | 13 | M10 | 15 | 86 |
M14580.0001 | M14580.TM10X1501 | 79 | 26 | 21,5 | 18 | 6,5 | 16 | M10 | 15 | 92 |
M14580.0003 | M14580.TM12X1501 | 79 | 26 | 21,5 | 18 | 6,5 | 16 | M12 | 15 | 96 |
M14590.0001 | M14590.TM10X1501 | 89,5 | 28 | 23,5 | 18 | 6,5 | 16 | M10 | 15 | 104 |
M14590.0003 | M14590.TM12X1501 | 89,5 | 28 | 23,5 | 18 | 6,5 | 16 | M12 | 15 | 108 |

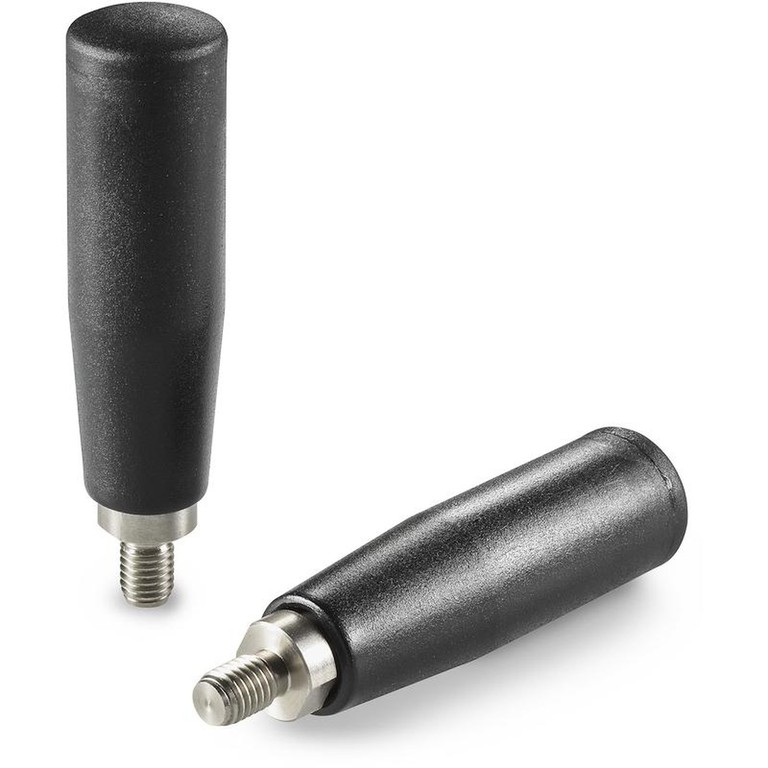

Versio M145CIN: ruostumattomilla teräsistukoilla (AISI 303).

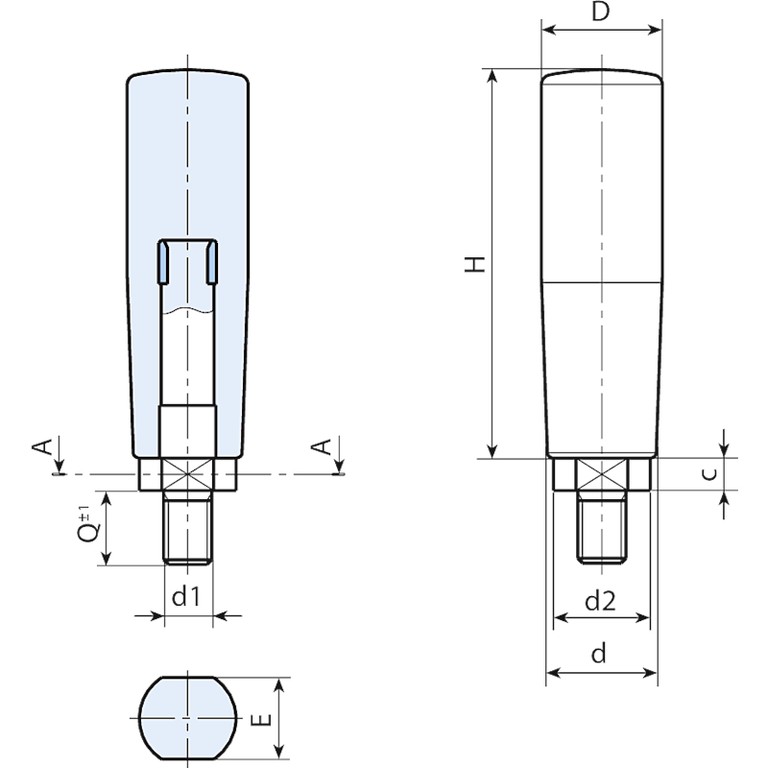

Koodi | art. | H | D | d | d2 | c | E | d1 6g | Q | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|
M14550.0002 | M14550.TM06X1201CIN | 50,5 | 20 | 15 | 12 | 5 | 10 | M6 | 12 | 32 |
M14560.0002 | M14560.TM08X1501CIN | 60,5 | 23,5 | 18 | 14 | 7 | 13 | M8 | 15 | 74 |
M14570.0002 | M14570.TM08X1501CIN | 70 | 25 | 18,5 | 14 | 7 | 13 | M8 | 15 | 82 |
M14570.0004 | M14570.TM10X1501CIN | 70 | 25 | 18,5 | 14 | 7 | 13 | M10 | 15 | 86 |
M14580.0002 | M14580.TM10X1501CIN | 79 | 26 | 21,5 | 18 | 6,5 | 16 | M10 | 15 | 92 |
M14580.0004 | M14580.TM12X1501CIN | 79 | 26 | 21,5 | 18 | 6,5 | 16 | M12 | 15 | 96 |
M14590.0002 | M14590.TM10X1501CIN | 89,5 | 28 | 23,5 | 18 | 6,5 | 16 | M10 | 15 | 104 |
M14590.0004 | M14590.TM12X1501CIN | 89,5 | 28 | 23,5 | 18 | 6,5 | 16 | M12 | 15 | 108 |
