SIIPIMÄINEN “EUROMODEL”-KAHVA, KIERTEITETTY LÄPIHOLKKI, TULPATON
12
L806
Galletti Euromodel
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Istukat:
L806: Holkki, kierteitetty läpireikä, messinkiä (kierretoleranssi 6H).
L806PIN: Holkki, kierteitetty läpireikä, ruostumatonta terästä (AISI 303) (kierretoleranssi 6H).
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.
Määrästä riippuen tilauksesta toimitetaan värit (huomaa rajoitettu valikoima) kuten taulukossa värit.







Versio L806: messinkinen vakioistukka.

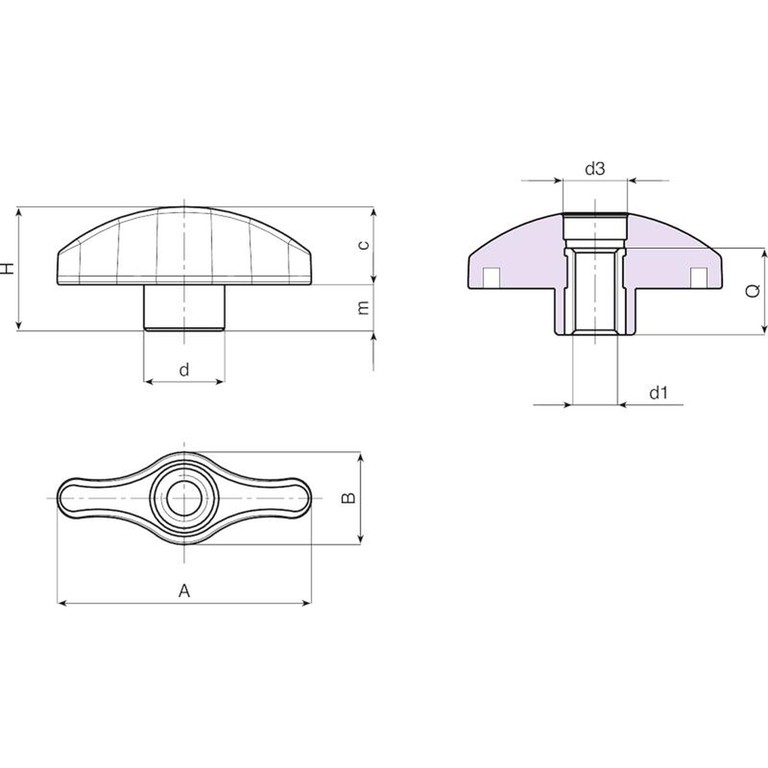

Koodi | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
L80644.0001 | L80644.TM0501 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M5 | 15 | 9 |
L80644.0002 | L80644.TM0601 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M6 | 15 | 9 |
L80644.0004 | L80644.TM0801 | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M8 | 15 | 10 |
L80652.0001 | L80652.TM0501 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M5 | 18 | 14 |
L80652.0002 | L80652.TM0601 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M6 | 18 | 15 |
L80652.0003 | L80652.TM0801 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
L80652.0005 | L80652.TM1001 | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M10 | 18 | 16 |
L80667.0001 | L80667.TM0601 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M6 | 18 | 25 |
L80667.0002 | L80667.TM0801 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M8 | 18 | 25 |
L80667.0004 | L80667.TM1001 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M10 | 18 | 26 |
L80667.0006 | L80667.TM1201 | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M12 | 18 | 26 |
Versio L806PIN: istukka ruostumatonta terästä (AISI 303).
Koodi | art. | A | B | H | m | c | d | d3 | d1 6H | Q | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|---|
L80644.0003 | L80644.TM0601PIN | 44 | 16 | 21.5 | 8 | 14 | 14 | 10 | M6 | 15 | 9 |
L80652.0004 | L80652.TM0801PIN | 52 | 19 | 25.5 | 9.5 | 16.5 | 17 | 13 | M8 | 18 | 16 |
L80667.0005 | L80667.TM1001PIN | 67 | 24 | 32 | 11 | 21.5 | 21 | 16 | M10 | 18 | 26 |
