PYÄLLETTY SÄÄTÖNUPPI, VALMIUS ILMAISIMELLE K650-50

11

K960


Pomelli con sede per indicatore gravitazionale

Materiaalit:

Vahvistettu polyamidi. Kestää öljyjä ja rasvoja.

Pinta:

Satinoitu.

Väri:

Musta (RAL 9011).

Asennettava ilmaisin:

Painovoimaperusteinen ilmaisin, malli K650050. Ilmaisinta voidaan käyttää ainoastaan pystyasennossa (koneen akseli vaakasuuntainen). Ilmaisin on hankittava erikseen. Lisätietoja varten ks. tuote K650.

Istukka:

Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

Kiinnitys:

Nuppi kiinnitetään akseliin käyttämällä siinä olevaa radiaalista kierteitettyä reikää (d4) (vaarna ei kuulu toimitukseen).

Ilmaisimen kiinnittäminen:

Ilmaisin kiinnitetään kierteitetyllä vaarnalla M4 (ei kuulu toimitukseen), joka laitetaan d6-reikään.

Erikoistilaukset:

Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely.

Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.

Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.

Tilauksesta säätönuppi voidaan toimittaa harmaalla laipalla varustettuna. Tuotteen koodiksi tulee: K96178.TD080116.

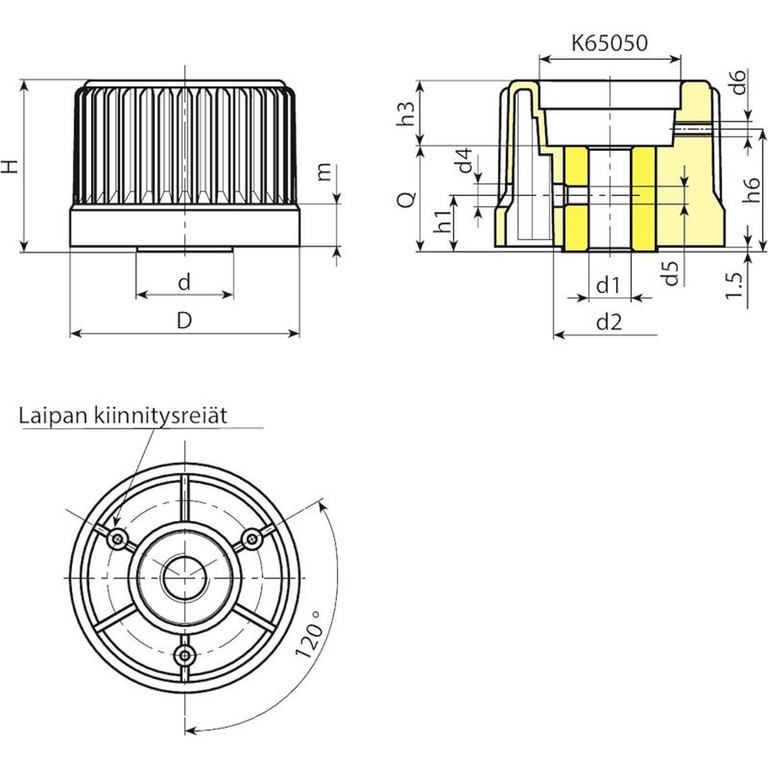

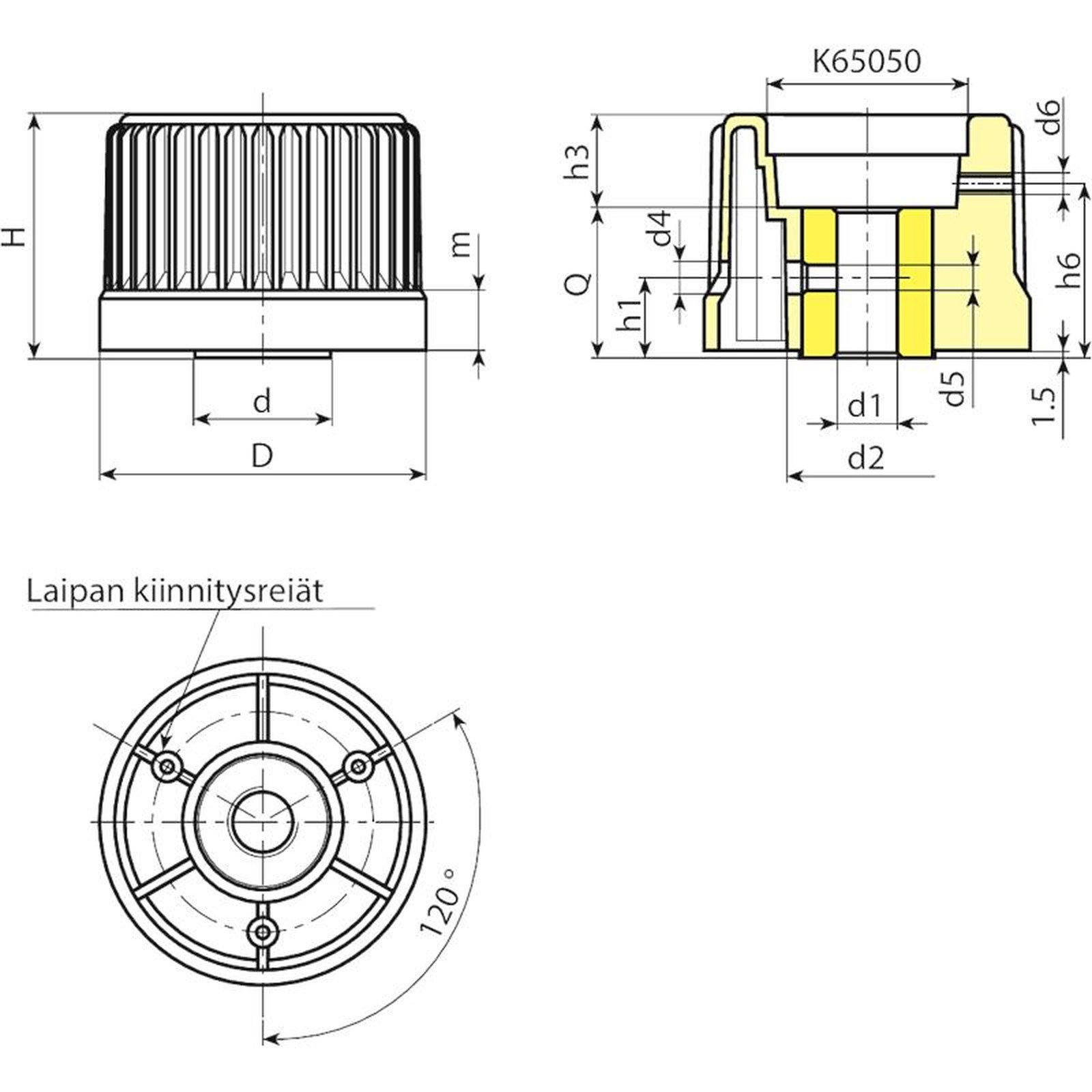

Tietolehti
Koodi art. D H m d d2 d4 d5 d6 h1 h3 h6 Dm d1 H10 Q Paino (g)
K96078.0002 K96078.TD0801 78 56 15 31 36 6.5 M6 M4 18 24 38.5 18 8 32 230
Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
