AUKOTON KÄSIPYÖRÄ, JOSSA ON PAIKKA ILMAISIMELLE SEKÄ KIERRETTÄVÄ KAHVA M202

11

K908


Volantini di manovra con sede per indicatore gravitazionale

    Materiaalit:

    Vahvistettu ja stabiloitu polyamidi.

    Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Istukka:

    Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

    Sivuistukka:

    Messinkiholkki, kierteitetty läpireikä.

    Sivukahva:

    Kierrettävä kahva art. M202.

    Asennettava ilmaisin:

    Käytä mallisarjojen K650 ja K660 painovoimaperusteisia ilmaisimia. Ilmaisinta voidaan käyttää ainoastaan pystyasennossa (koneen akseli vaakasuuntainen). Ilmaisin ja kyseinen kiinnitysvaarna d7 on hankittava erikseen. Lisätietoja ilmaisimista on saatavana artikkeleja K650 ja K660 koskevilta sivuilta.

    (*) Sovittimen KS08050.T01 kanssa on mahdollista asentaa ilmaisin K650050.

    Kiinnitys:

    Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.

    Erikoistilaukset:

    Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.

    Ilmaisin on tilattava erikseen.

    Ilmaisimen paikkaa on mahdollista muuttaa tilauksesta, määrästä riippuen.

    Halkaisijoiden/ilmaisimien vastaavuudet:

    d5=50 --> K650050

    d5=80 --> K650080 tai K660080

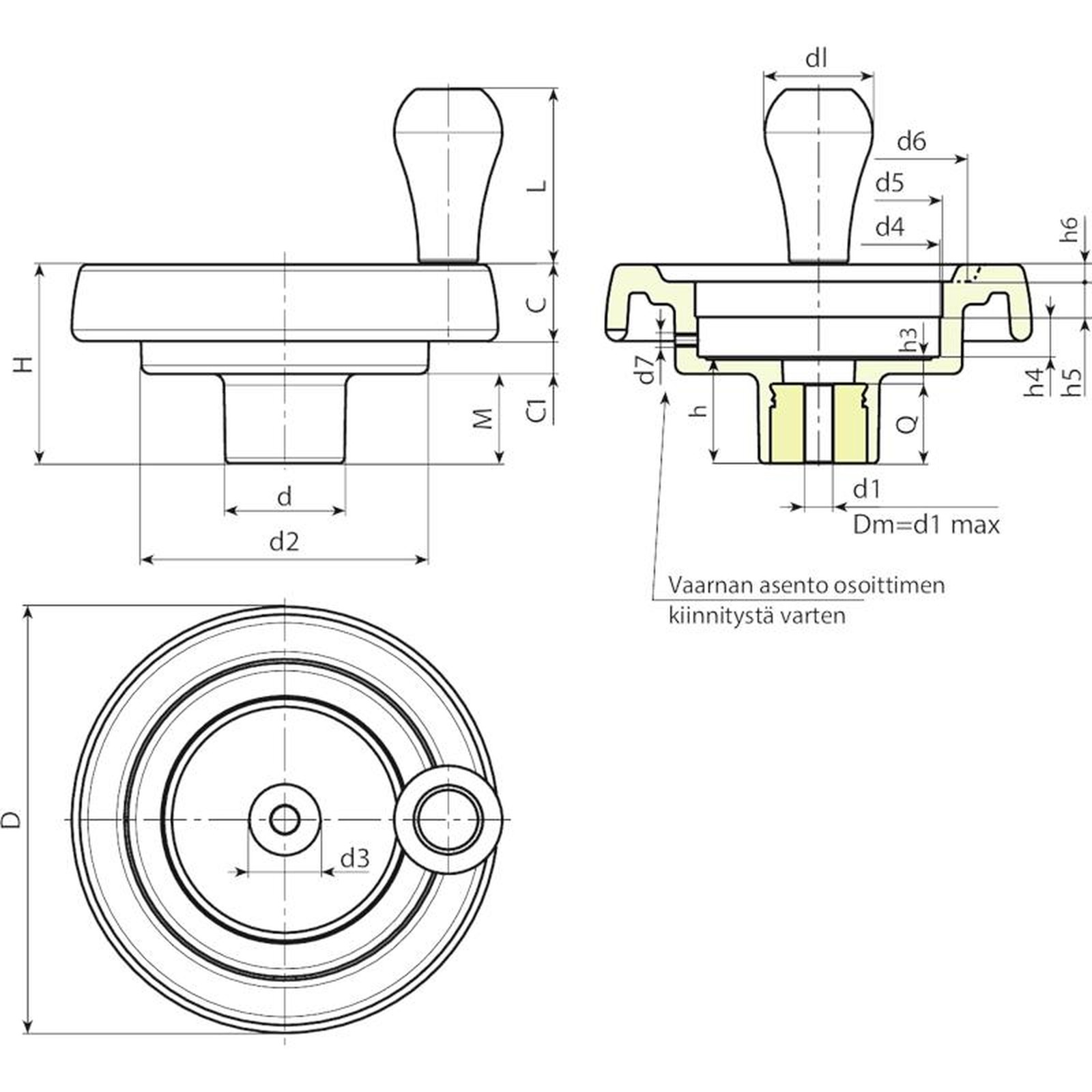

    Tietolehti
    Koodi art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Paino (g)
    K908150.0001 K908150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85,2 80* 106 M6 37 9 13.5 12.5 6.5 40 64 20 6.8 28 525
    K908175.0001 K908175.T080P6.801P 174 73 41 114 30 31,5 11.5 26 85.2 80* 126 M6 39 11 13,5 12,5 8 40 64 20 6.8 28 745
    K908200.0001 K908200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 35 12 13.6 12.5 10 40 64 22 6.8 23 905
    Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
    Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
