AUKOTON KÄSIPYÖRÄ, JOSSA ON PAIKKA ILMAISIMELLE, VARUSTETTU KIERRETTÄVÄLLÄ JA TAITETTAVALLA KÄDENSIJALLA SEKÄ LUKITUSNUPILLA

11

K905


Volantini di manovra con sede per indicatore gravitazionale

Materiaalit:

Vahvistettu ja stabiloitu polyamidi.

Kestää öljyjä ja rasvoja.

Pinta:

Satinoitu.

Väri:

Musta (RAL 9011).

Istukka:

Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

Asennettava ilmaisin:

Käytä mallisarjojen K650 ja K660 painovoimaperusteisia ilmaisimia. Ilmaisinta voidaan käyttää ainoastaan pystyasennossa (koneen akseli vaakasuuntainen). Ilmaisin ja kyseinen kiinnitysvaarna d7 on hankittava erikseen. Lisätietoja ilmaisimista on saatavana artikkeleja K650 ja K660 koskevilta sivuilta.

(*) Sovittimen KS08050.T01 kanssa on mahdollista asentaa ilmaisin K650050.

Sivuistukka:

Messinkiholkki, kierteitetty läpireikä.

Sivukahva:

Kierrettävä kahva art. M136.

Kiinnitysnuppi:

Lieriöm. käsip. G793-36, kierteitetty vaarnaruuvi.

Kiinnitys:

Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.

Erikoistilaukset:

Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely.

Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.

Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.

Ilmaisin on tilattava erikseen.

Ilmaisimen paikkaa on mahdollista muuttaa tilauksesta, määrästä riippuen.

Halkaisijoiden/ilmaisimien vastaavuudet:

d5=50 --> K650050

d5=80 --> K650080 tai K660080

Tietolehti

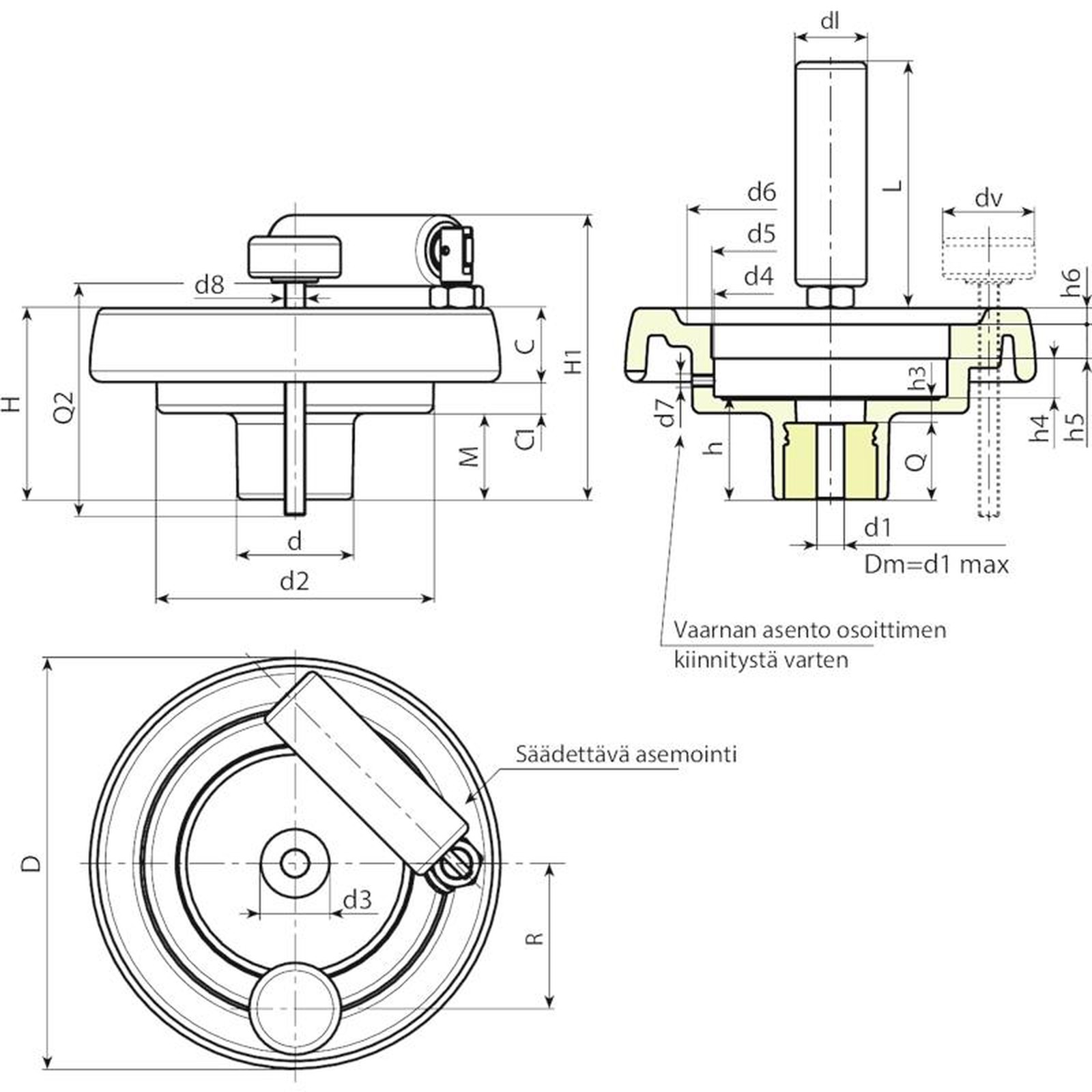

Koodi art. D H H1 d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 R d8 dl L Dm d1 Q Paino (g)
K905130.0002 K905130.T080P6.801P 130 65.5 94 42 98 28.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 54 M8 25 76 20 6.8 24 430
K905150.0003 K905150.T080P6.801P 149 69 104 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 57 M8 26 89 20 6.8 28 615
K905175.0006 K905175.T080P6.801P 174 73 108 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 60 M8 26 89 20 6.8 28 835
K905200.0001 K905200.T080P6.801P 201 71 106 46 136 24,5 32 14,5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 74 M8 26 97 22 6.8 23 999
