AUKOTON KÄSIPYÖRÄ, JOSSA ON PAIKKA ILMAISIMELLE SEKÄ KIERRETTÄVÄ KAHVA

11

K902


Volantini di manovra con sede per indicatore gravitazionale

    Materiaalit:

    Vahvistettu ja stabiloitu polyamidi.

    Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Istukka:

    Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

    Sivuistukka:

    Messinkiholkki, kierteitetty läpireikä.

    Sivukahva:

    Kierrettävä kahva art. M144.

    Asennettava ilmaisin:

    Utilizzare Indicatori gravitazionali modelli serie K650 o K660. L’indicatore può essere usato solo in posizione verticale (asse macchina orizzontale). L’indicatore e il relativo grano di fissaggio d7 sono da acquistare separatamente. Per informazioni ulteriori sugli indicatori consultare le pagien relative agli articoli K650 e K650.

    (*) Sovittimen KS08050.T01 kanssa on mahdollista asentaa ilmaisin K650050.

    Kiinnitys:

    Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.

    Erikoistilaukset:

    Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.

    Ilmaisin on tilattava erikseen.

    Ilmaisimen paikkaa on mahdollista muuttaa tilauksesta, määrästä riippuen.

    Halkaisijoiden/ilmaisimien vastaavuudet:

    d5=50 --> K650050

    d5=80 --> K650080 tai K660080

    Tietolehti

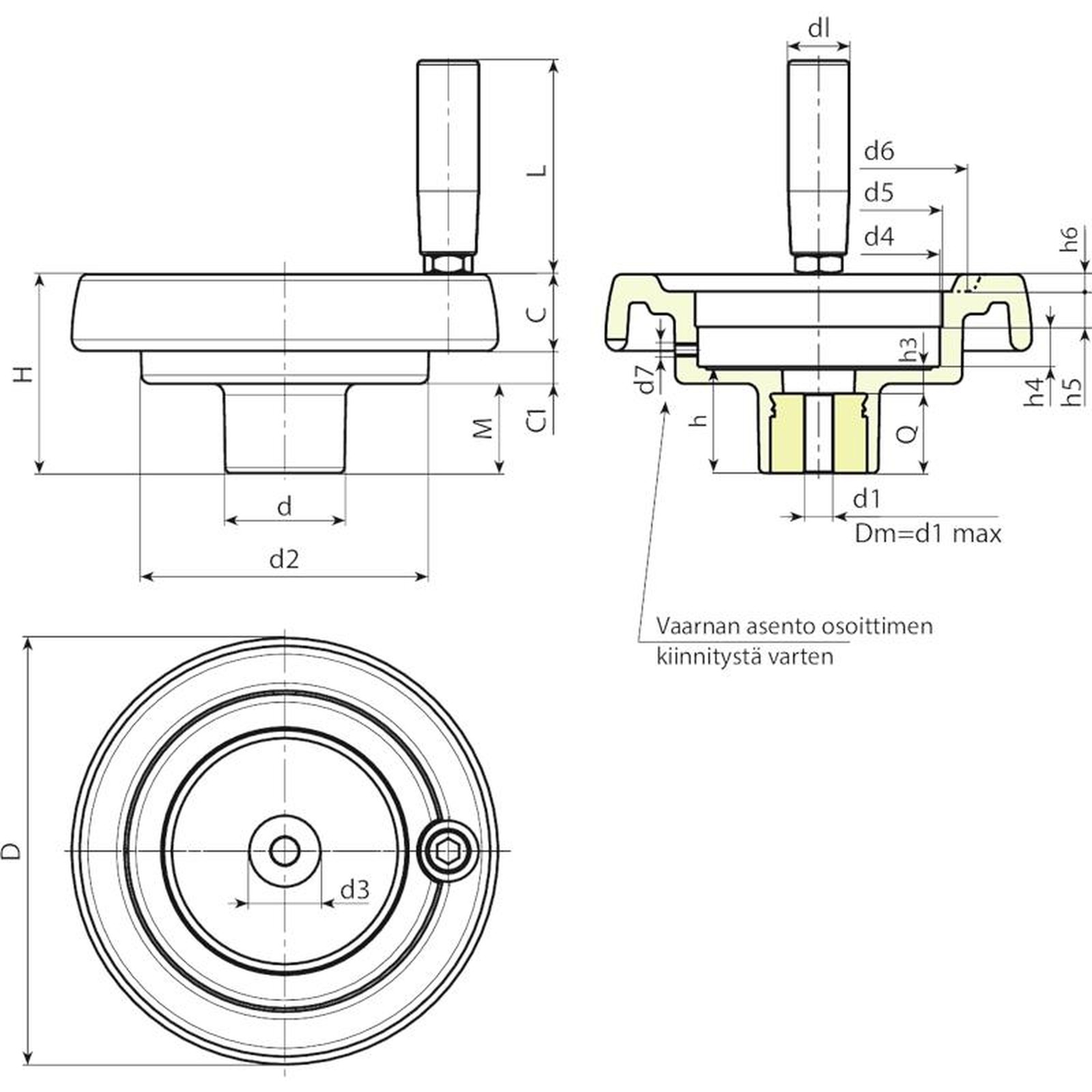

    Koodi art. D H d d2 M C C1 d3 d4 d5 d6 d7 h h3 h4 h5 h6 dl L Dm d1 Q Paino (g)
    K902087.0002 K902087.T050P5.801P 86 53 32 62 21 17 15 20 50.8 50 63 M6 26.5 6.5 11.5 12 3 20 56 12 5.8 20 185
    K902100.0003 K902100.T050P6.801P 99 55.5 32 63 23.5 20.5 11.5 20 50.8 50 68 M6 29 9 11.5 12 3.5 20 56 12 6.8 20 200
    K902130.0002 K902130.T080P6.801P 130 65.5 42 98 28.5 23,5 13,5 29 85.2 80* 90 M6 34 10 13.5 12.5 5 21 65 20 6.8 24 406
    K902150.0005 K902150.T080P6.801P 149 69 42 101 31 25.5 12.5 29 85.2 80* 106 M6 37 9 13.5 12.5 6.5 23 76 20 6.8 28 530
    K902175.0002 K902175.T080P6.801P 174 73 41 114 30 31.5 11.5 26 85.2 80* 126 M6 39 11 13.5 12.5 8 25 86 20 6.8 28 760
    K902200.0001 K902200.T080P6.801P 201 71 46 136 24.5 32 14.5 30 85.2 80* 145 M6 35 12 13.6 12.5 10 25 86 22 6.8 23 920
    Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
    Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
