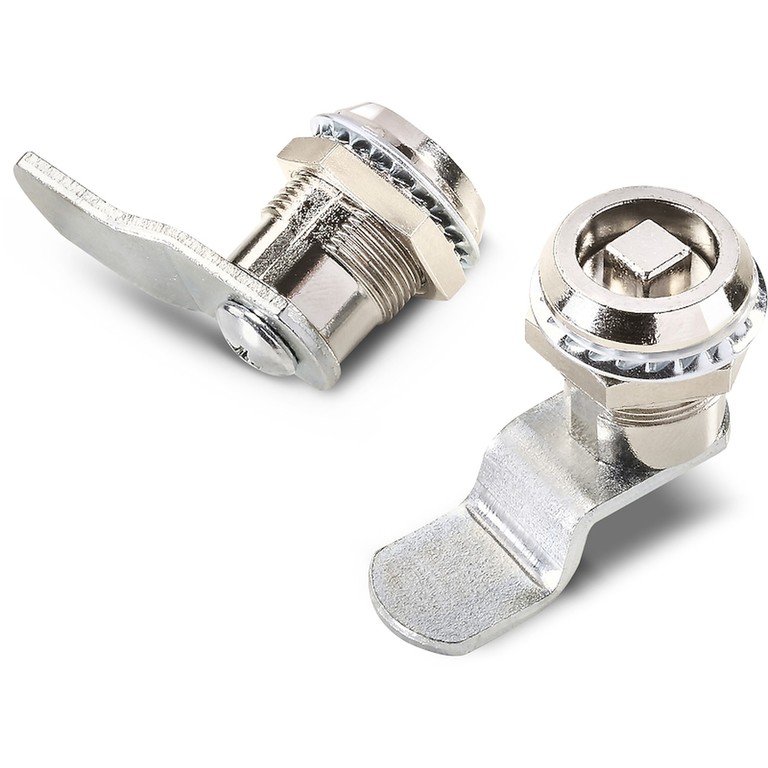

YLEISSALPA, NELIÖMÄINEN AVAIN, KOKO 7
10
J144
Serrature 1/4 giro M19

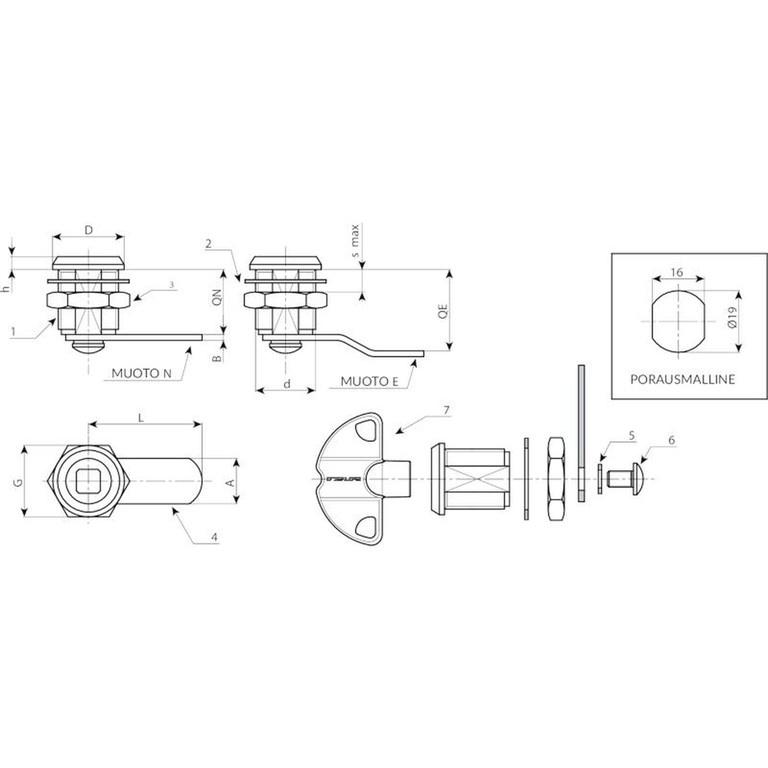

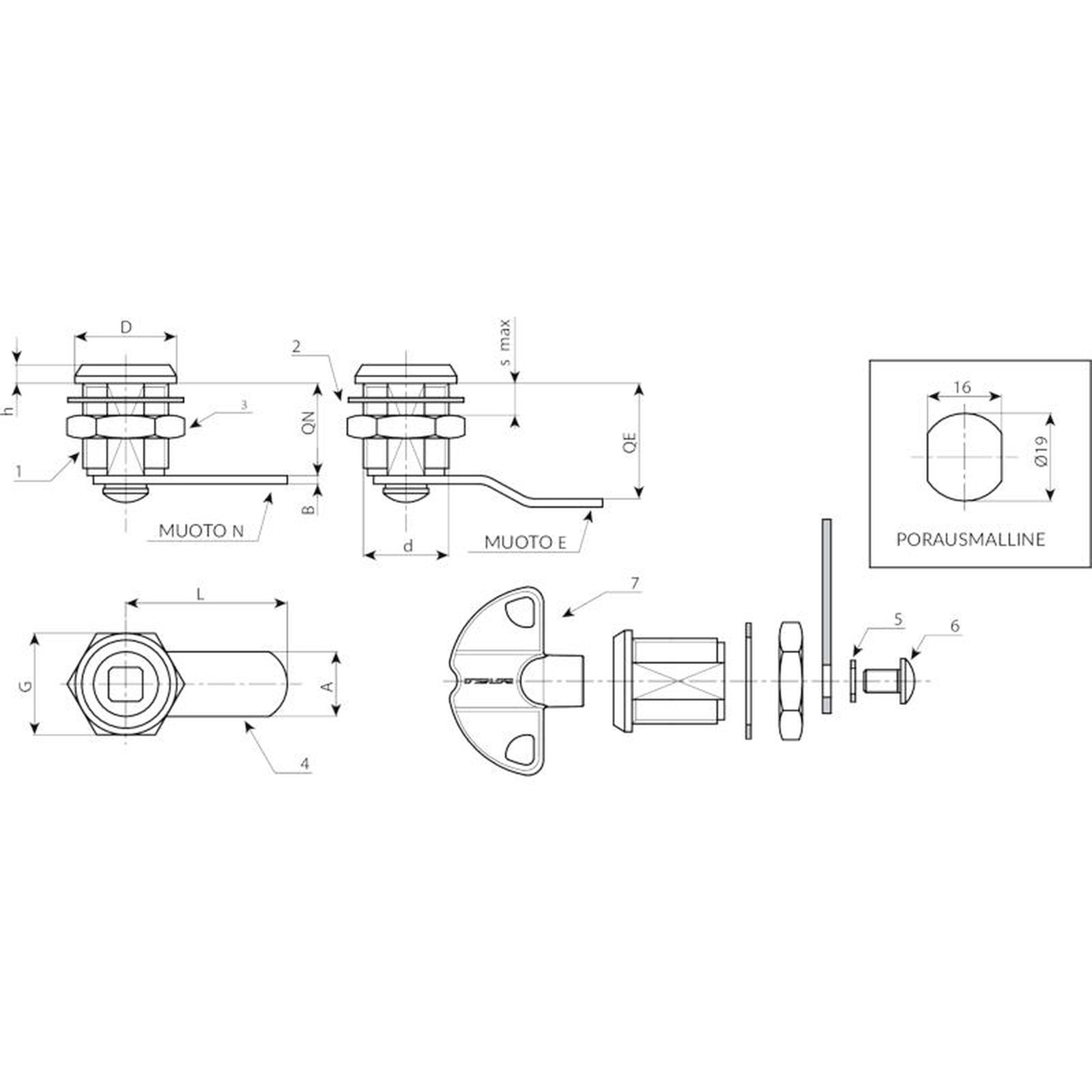

Materiaalit:
(1) Lukituksen runko M19 (kiinteä osa), pyörivä osa painevalettua zamakia. Avain neliömäinen, koko 7.
(2) Joustoaluslevy d. 24x1, reikä 19,4, terästä.
(3) Kuusionmuotoinen kiinnitysmutteri M19x1, terästä.
(4) Sulkuvipu terästä. (Qn muoto N suora - Qe muoto E taivutettu ulospäin).
(5) Joustoaluslevy d. 12x1,5 kartiomainen, terästä.
(6) Kiinnitysruuvi M5x8, kupukanta, ristipää, terästä.
Pinta:
(1) Nikkelöity.
(2-5) Mustattu.
(3-4-6) Vakiotyyppinen sininen sinkitys.
Avain (valinnainen):
(7) Punainen muoviavain. Art. J09050.TQ0816.
HUOMAA: Avain ei kuulu toimitukseen. Tilattava erikseen.
Kierto:
90°.
Erikoistilaukset:
Ei mitään.
Uusi tuoteversio
| Koodi | Art. | A | d | D | L | Q | E | F | G | Ht | H | s (max.) | s1 | Paino (g) | Avain |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J14419.0001 | J14419.Z07E00X38L | 7 | M19 | 22 | 38 | 20 | 0 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0002 | J14419.Z07E02X38L | 7 | M19 | 22 | 38 | 20 | 2 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0003 | J14419.Z07E05X35L | 7 | M19 | 22 | 35 | 20 | 5 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
| J14419.0004 | J14419.Z07E09X35L | 7 | M19 | 22 | 35 | 20 | 9 | 16 | 22 | 31 | 4 | 6 | 2,5 | - | J09050.TQ0816 |
