NUPILLINEN YLEISSALPA
10
J130
Serrature 1/4 giro M19

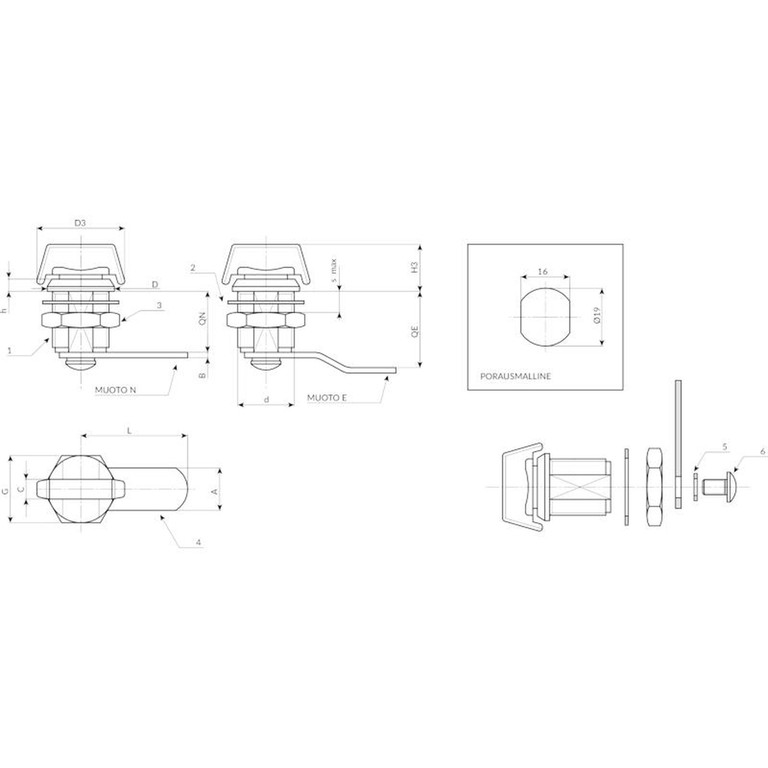

Materiaalit:
(1) Lukituksen runko M19 (kiinteä osa), pyörivä osa ja nuppi painevalettua zamakia.
(2) Joustoaluslevy d. 24x1, reikä 19,4, terästä.
(3) Kuusionmuotoinen kiinnitysmutteri M19x1, sinkittyä terästä.
(4) Sulkuvipu sinkittyä terästä. (Qn muoto N suora - Qe muoto E taivutettu ulospäin).
(5) Joustoaluslevy d. 12x1,5 kartiomainen, terästä.
(6) Kiinnitysruuvi M5x8, kupukanta, ristipää, sinkittyä terästä.
Pinta:
(1) Nikkelöity.
(2-5) Mustattu.
(3-4-6) Vakiotyyppinen sininen sinkitys.
Kierto:
90°.
Erikoistilaukset:
Ei mitään.
| Koodi | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (max.) | s1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
