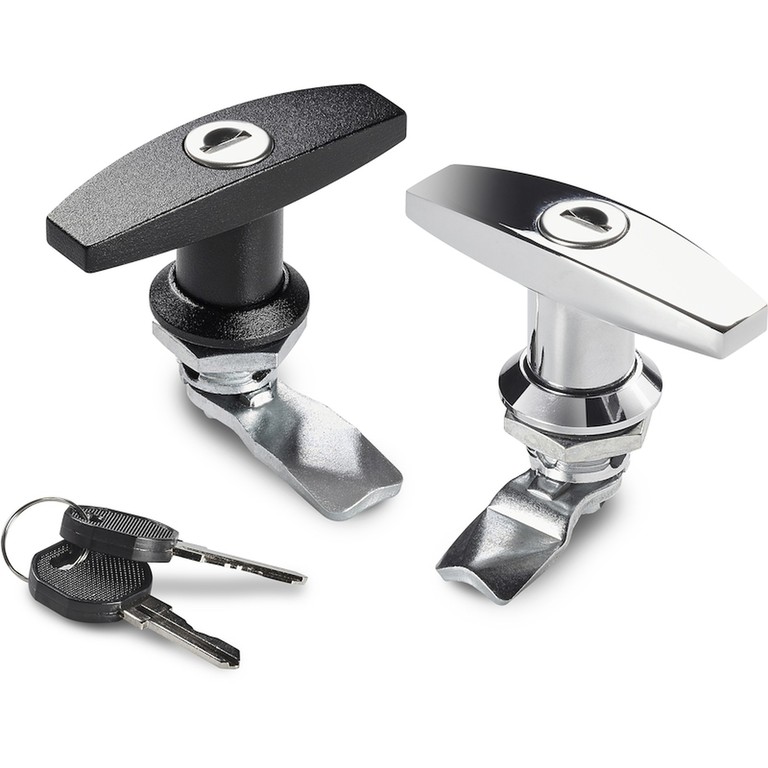

YLEISSALPA, 1/4 KIERROS, KIERRE M22, T-KAHVA JA LUKKO
10
J129
Serrature 1/4 giro M22

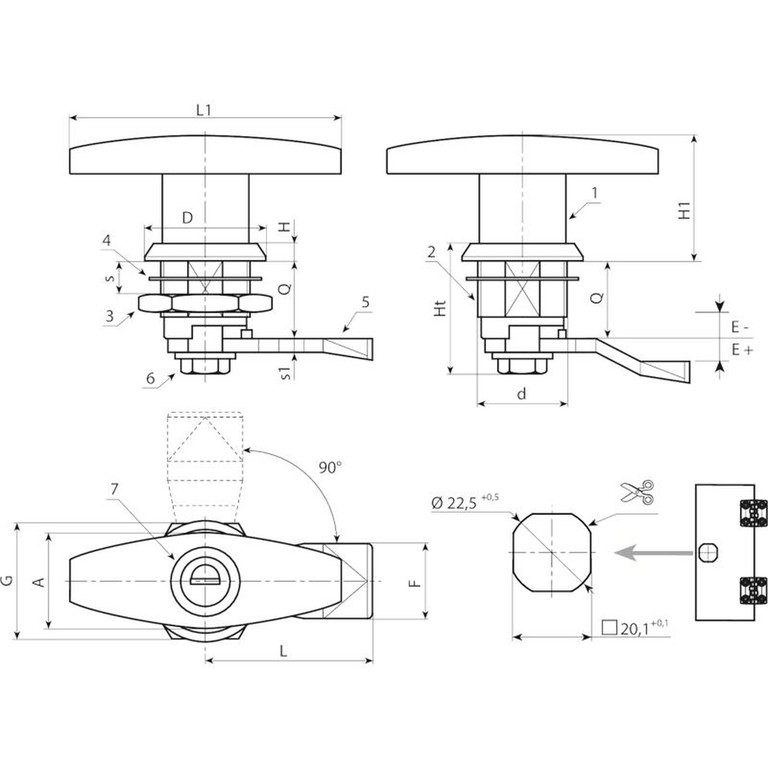

Materiaalit:
(1) T-kahva zamak-seosta (sinkki, alumiini, kupari).
(2) Lukituksen runko M22x1,5 (kiinteä osa) ja pyörivä osa, painevalettua zamakia.
(3) Kuusionmuotoinen kiinnitysmutteri M22x1,5, painevalettua zamakia.
(4) Kumitiiviste.
(5) Sulkuvipu terästä (E=0 suora muoto, E=2,4,6,8,10 ulospäin taivutettu muoto).
(6) Kiinnitysruuvi M6x10, ristipää, terästä.
(7) Lukon sylinteri ruostumatonta terästä, lukot ovat samankeskeiset.
Pinta:
L129-01
(1) Satinoitu.
(2-3-4-5-6) Sileä.
L129-L
Sileä.
Väri:
L128-01
(1) Maalattu mustaksi epoksijauheella (RAL 9011).
(2-3-4-5-6) Vakiotyyppinen sinkitys.
L128-L
(1) Kiiltävä kromaus.
(2-3-4-5-6) Vakiotyyppinen sinkitys.
Avain:
Samankeskeinen avainpari, runko muovia.
Kierto: 90°
Erikoistilaukset:

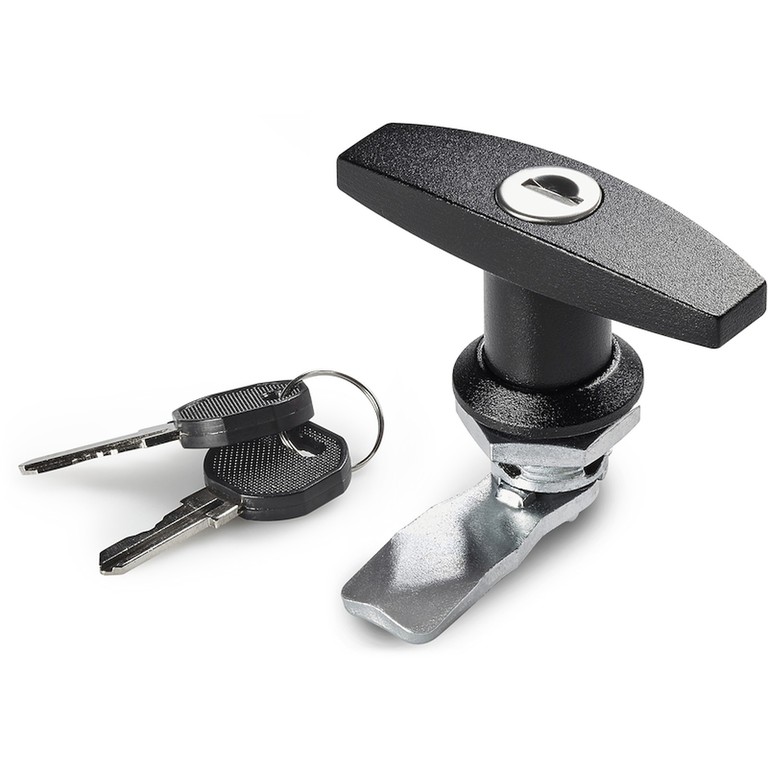

Versio J129-01: maalattu mustaksi.
Koodi | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J12922.0004 | J12922.Z18E-4X4501 | M22 | 18 | 78 | 45 | -4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0005 | J12922.Z18E-2X4501 | M22 | 18 | 78 | 45 | -2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0001 | J12922.Z18E00X4501 | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0006 | J12922.Z18E02X4501 | M22 | 18 | 78 | 45 | 2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0007 | J12922.Z18E04X4501 | M22 | 18 | 78 | 45 | 4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0008 | J12922.Z18E06X4501 | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0003 | J12922.Z18E08X4501 | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0009 | J12922.Z18E10X4501 | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0010 | J12922.Z18E12X4501 | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |

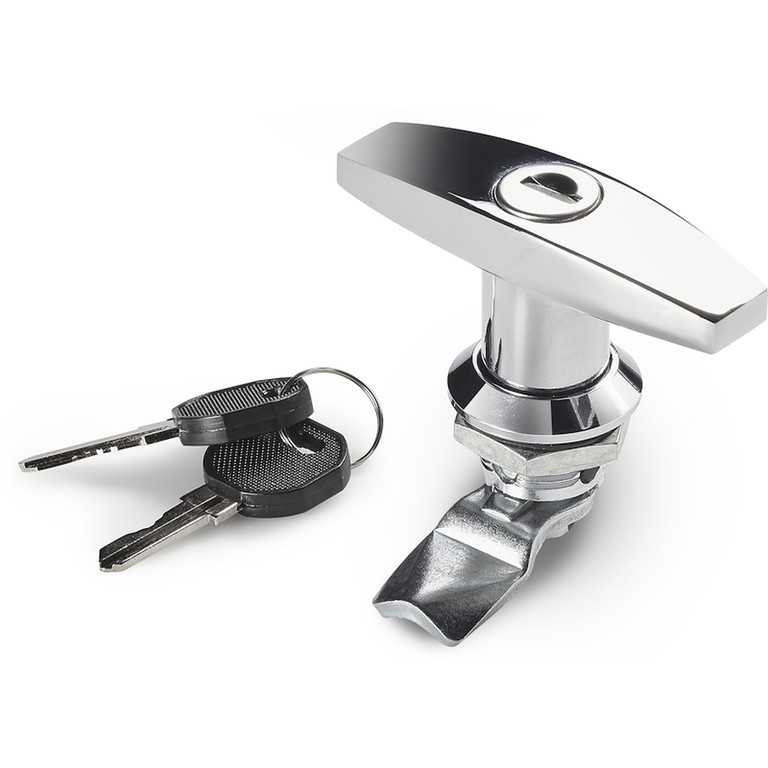

Versio J129-L: kromattu.
Koodi | Art. | d | Q | L1 | L | E | F | D | A | G | H1 | Ht | H | H1 | s (max.) | s1 | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J12922.0011 | J12922.Z18E-4X45L | M22 | 18 | 78 | 45 | -4 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0012 | J12922.Z18E-2X45L | M22 | 18 | 78 | 45 | -2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0002 | J12922.Z18E00X45L | M22 | 18 | 78 | 45 | 0 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0013 | J12922.Z18E02X45L | M22 | 18 | 78 | 45 | 2 | 19 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0014 | J12922.Z18E04X45L | M22 | 18 | 78 | 45 | 4 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0015 | J12922.Z18E06X45L | M22 | 18 | 78 | 46 | 6 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0016 | J12922.Z18E08X45L | M22 | 18 | 78 | 45 | 8 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0017 | J12922.Z18E10X45L | M22 | 18 | 78 | 45 | 10 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
J12922.0018 | J12922.Z18E12X45L | M22 | 18 | 78 | 45 | 12 | 19,5 | 32 | 23 | 27 | 38 | 32,5 | 6 | 38 | 8 | 4 | - |
