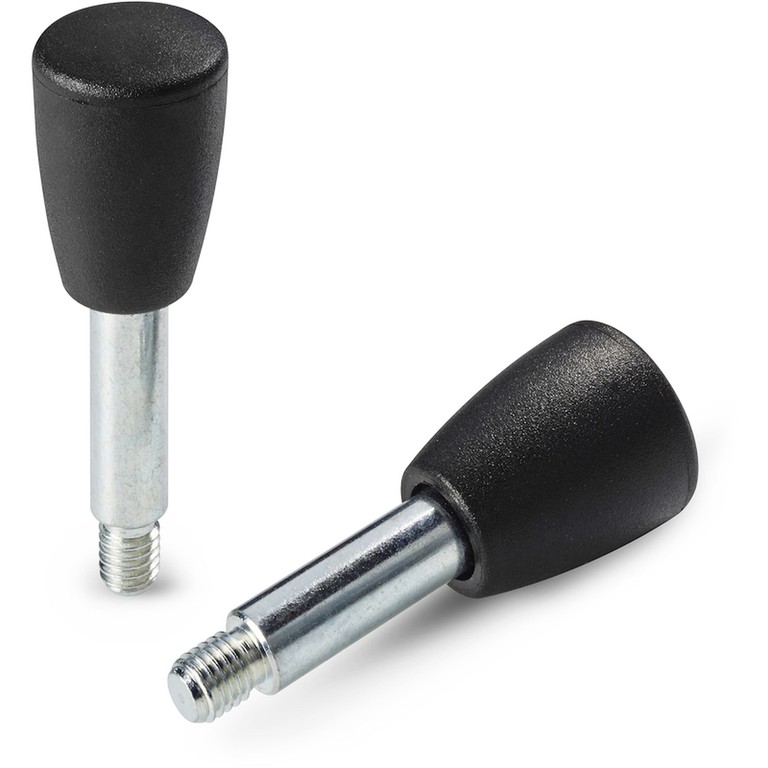

PITKÄNMALLINEN NUPPI, VARSI VIPUA VARTEN
09
I113
Impugnature a botticella
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Istukat:
Osittain kierteitetty vaarnaruuvi sinkittyä terästä (kierretoleranssi 6g).
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa piirustuksen mukaisia istukoita.
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.
Määrästä riippuen voidaan tilauksesta toimittaa väritaulukon värejä (HUOMIO: valikoima on suppeampi (*)-merkityissä mitoissa).

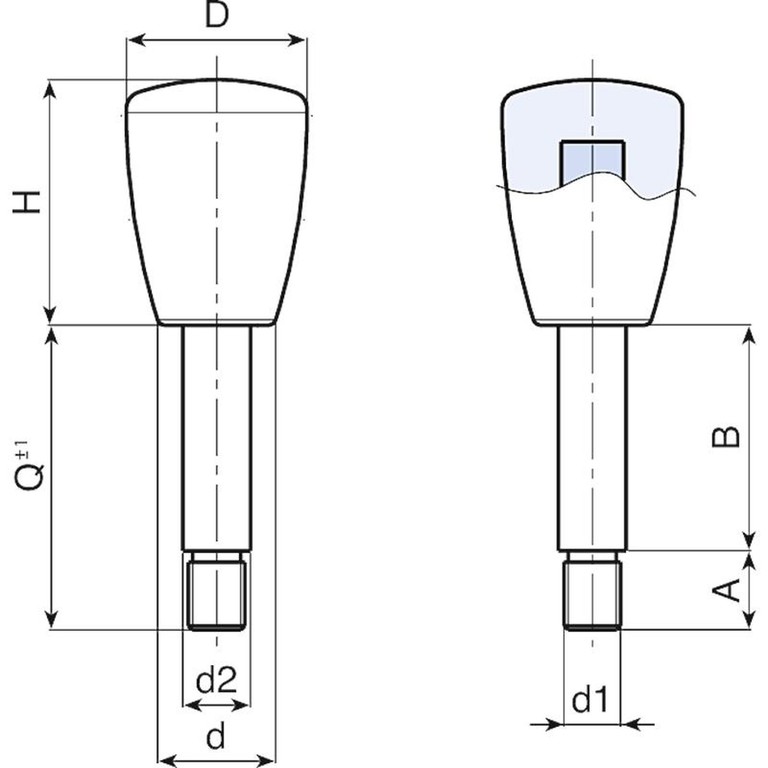

| Koodi | art. | D | H | d | A | B | d2 | d1 6g | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| I11325.0001 | I11325.TI10X4001 | 25 | 34 | 17 | 10 | 30 | 10 | M8 | 40 | 42 |
| I11325.0002 | I11325.TI10X5501 | 25 | 34 | 17 | 10 | 45 | 10 | M8 | 55 | 48 |
| I11325.0003 | I11325.TI10X8001 | 25 | 34 | 17 | 10 | 70 | 10 | M8 | 80 | 75 |
| I11332.0001 | I11332.TI12X5501 | 32 | 43 | 21 | 15 | 40 | 12 | M10 | 55 | 86 |
| I11332.0002 | I11332.TI12X6501 | 32 | 43 | 21 | 15 | 50 | 12 | M10 | 65 | 97 |
| I11332.0005 | I11332.TI14X6501 | 32 | 43 | 21 | 15 | 50 | 14 | M12 | 65 | 114 |
Tapin pituus tilauksesta, vähintään 250 kappaletta.
LM = Muotitettava maksimipituus.
