Materiaalit:
W466:
Teräksen lujuusluokka 5.8.
W466 PIN:
Ruostumaton teräs (AISI 303).
Pinta:
Sorvattu, matala rosoisuus.
Väri:
W466:
Nikkelöity (galvanointikäsittely).
W466PIN:
Käsittelemätön.
Vaihtoehtoiset viimeistelykäsittelyt:

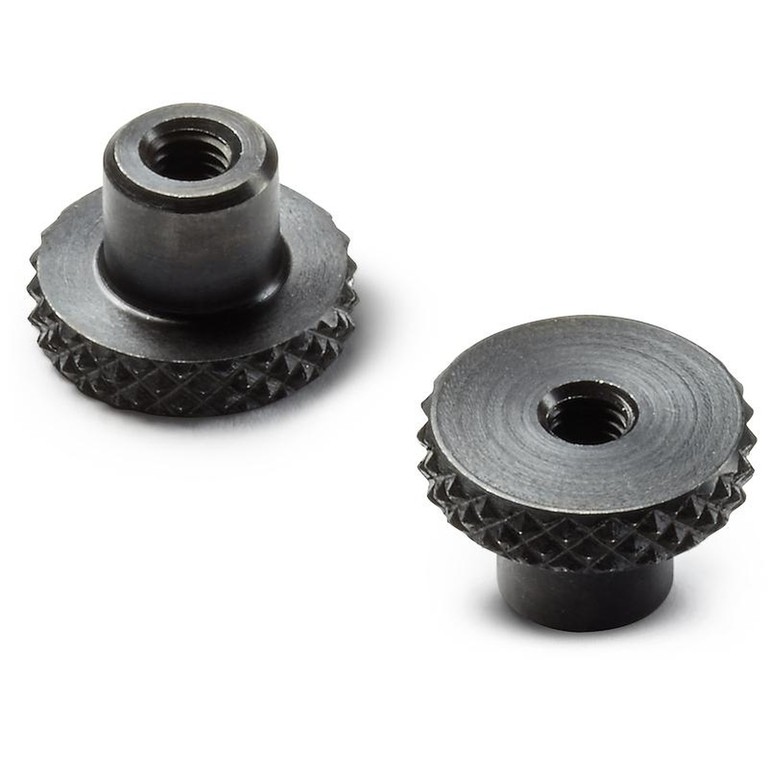

Mustaus:
(vaihda koodin viimeisen kirjaimen (H) tilalle B (W46629.SM08B).

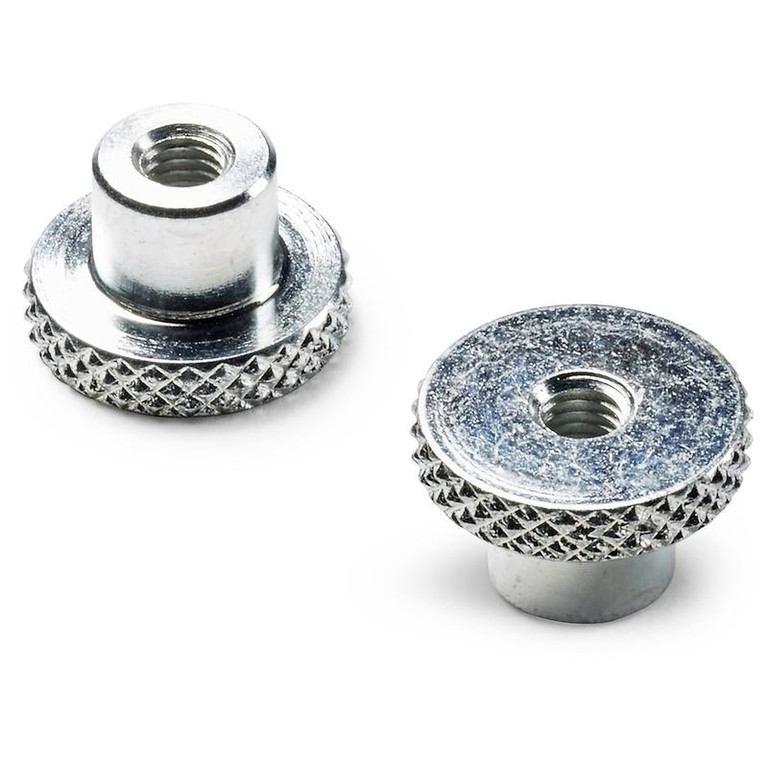

Sinkitys:
(vaihda koodin viimeisen kirjaimen (H) tilalle Z (W46629.SM08Z).
Reikä:
Kierteitetty läpireikä, tehty täyteen kappaleeseen (kierretoleranssi 6H).
Erikoistilaukset:

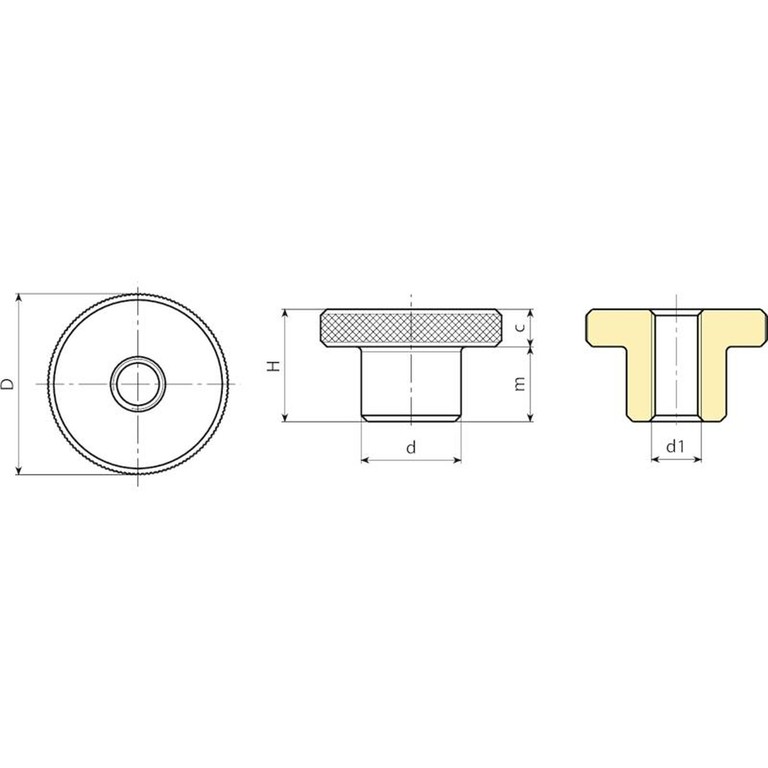

Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.
Versio W466 - nikkelöityä terästä
| Koodi | Art. | d | D | H | m | c | d1 6H | Paino (g) |
|---|---|---|---|---|---|---|---|---|
| W46611.0003 | W46611.SM03H | 6 | 11 | 8 | 5 | 3 | M3 | 3 |
| W46615.0003 | W46615.SM04H | 8 | 15 | 10 | 6 | 4 | M4 | 7 |
| W46619.0002 | W46619.SM05H | 10 | 19 | 12 | 8 | 4 | M5 | 12 |
| W46623.0004 | W46623.SM06H | 12 | 23 | 15 | 10 | 5 | M6 | 22.5 |
| W46629.0003 | W46629.SM08H | 16 | 29 | 18 | 12 | 6 | M8 | 45 |
| W46635.0003 | W46635.SM10H | 20 | 35 | 23 | 15 | 8 | M10 | 87 |
| W46639.0004 | W46639.SM12H | 22 | 39 | 25 | 15 | 10 | M12 | 121 |

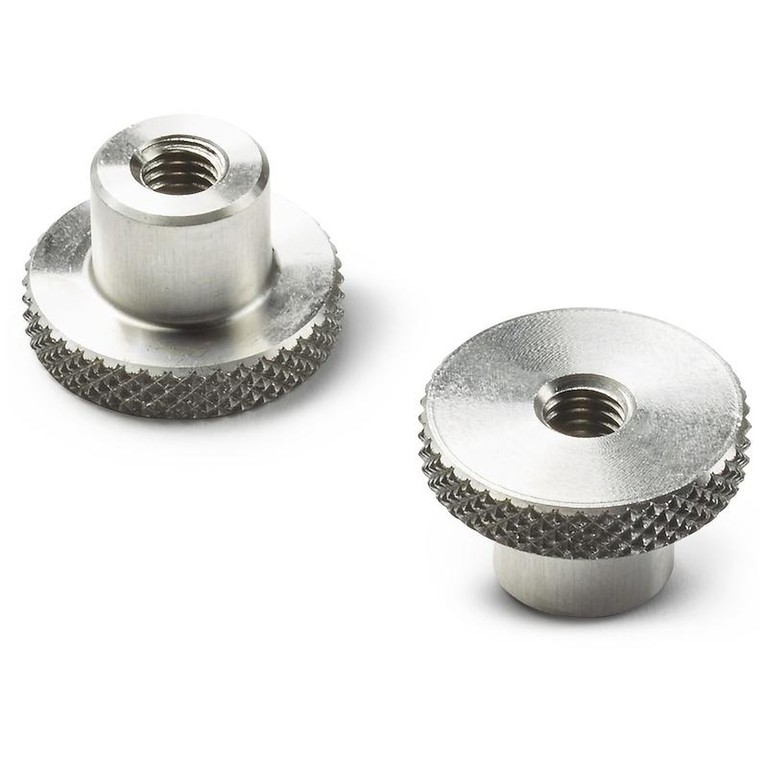

Versio W466 PIN - ruostumatonta terästä (AISI 303)
| Koodi | Art. | d | D | H | m | c | d1 6H | Paino (g) |
|---|---|---|---|---|---|---|---|---|
| W46611.0001 | W46611.IM03PIN | 6 | 11 | 8 | 5 | 3 | M3 | 3 |
| W46615.0001 | W46615.IM04PIN | 8 | 15 | 10 | 6 | 4 | M4 | 7 |
| W46619.0001 | W46619.IM05PIN | 10 | 19 | 12 | 8 | 4 | M5 | 12 |
| W46623.0001 | W46623.IM06PIN | 12 | 23 | 15 | 10 | 5 | M6 | 22.5 |
| W46629.0001 | W46629.IM08PIN | 16 | 29 | 18 | 12 | 6 | M8 | 45 |
| W46635.0001 | W46635.IM10PIN | 20 | 35 | 23 | 15 | 8 | M10 | 87 |
| W46639.0002 | W46639.IM12PIN | 22 | 39 | 25 | 15 | 10 | M12 | 121 |
