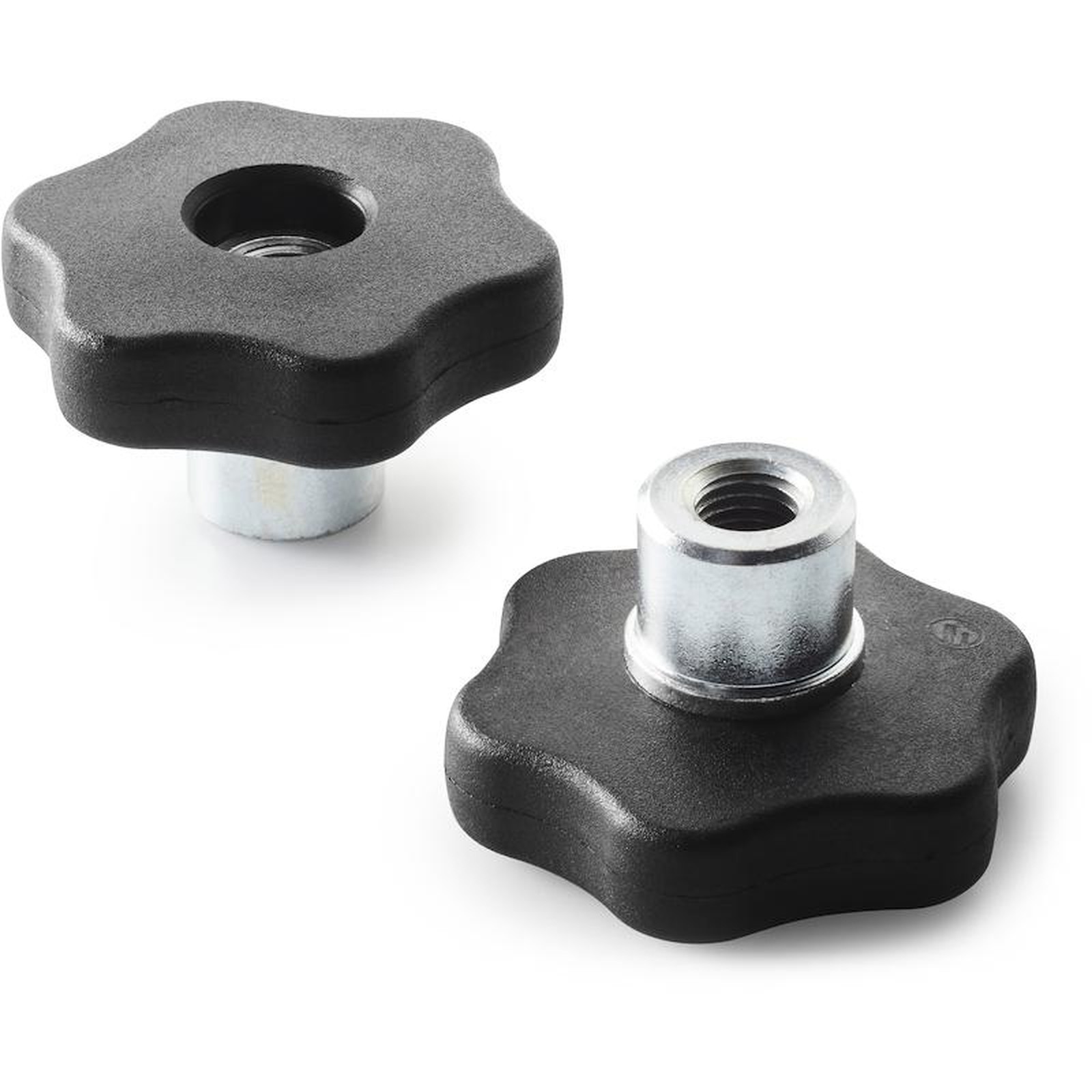

6-SAKARAINEN KÄSIPYÖRÄ, NAPA TERÄSTÄ JA KIERTEITETTY LÄPIREIKÄ
06
F277
Volantini a 6 lobi
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Istukat:
F277:
Holkki, kierteitetty läpireikä, sinkittyä terästä (kierretoleranssi 6H).
F277CIN:
Holkki, kierteitetty läpireikä, ruostumatonta terästä (AISI 303) (kierretoleranssi 6H).
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.
Määrästä riippuen tilauksesta toimitetaan värit (huomaa rajoitettu valikoima) kuten taulukossa värit.
Versio F277: Napa sinkittyä terästä.

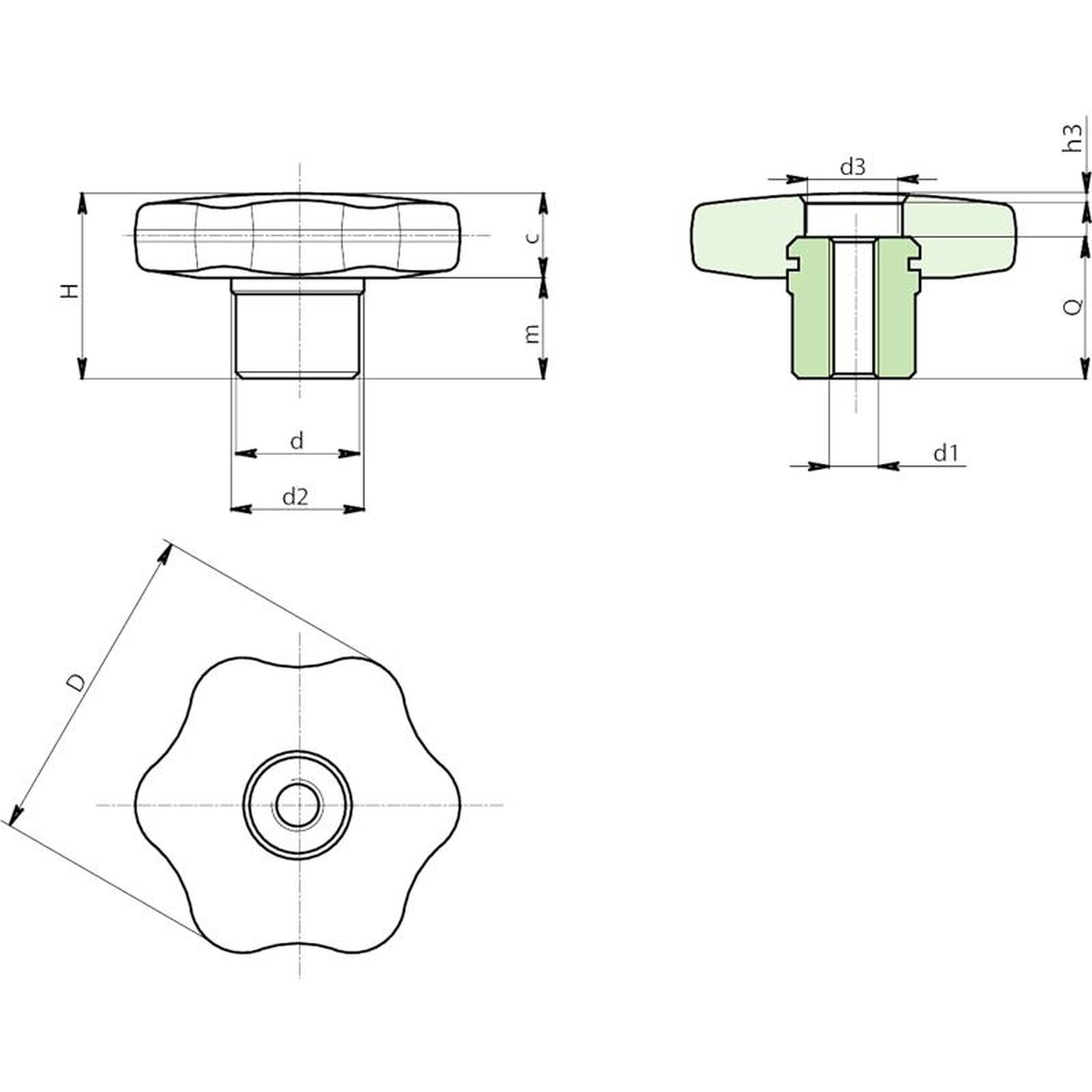

| Koodi | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27730.0001 | F27730.TM0601 | 30 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 24 |
| F27740.0001 | F27740.TM0801 | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 34 |
| F27750.0001 | F27750.TM1001 | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 22 | 59 |
| F27760.0001 | F27760.TM1201 | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 98 |
Luistamaton alusta, termoplastista TPV-kumia, 75 Shore, musta väri RAL 9011.
| Koodi | Art. | D | d | d2 | d3 | H | h3 | m | c | d1 6H | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F27730.0002 | F27730.TM0601PIN | 30 | 13 | 15 | 8 | 22 | 4 | 11 | 11 | M6 | 18 | 24 |
| F27740.0002 | F27740.TM0801PIN | 40 | 15 | 17 | 11 | 24 | 6 | 12 | 12 | M8 | 18 | 34 |
| F27750.0002 | F27750.TM1001PIN | 50 | 18 | 20 | 13 | 29 | 7 | 15 | 14 | M10 | 22 | 59 |
| F27760.0002 | F27760.TM1201PIN | 60 | 20 | 24 | 16 | 34 | 6 | 18 | 16 | M12 | 28 | 98 |
