F188CAT

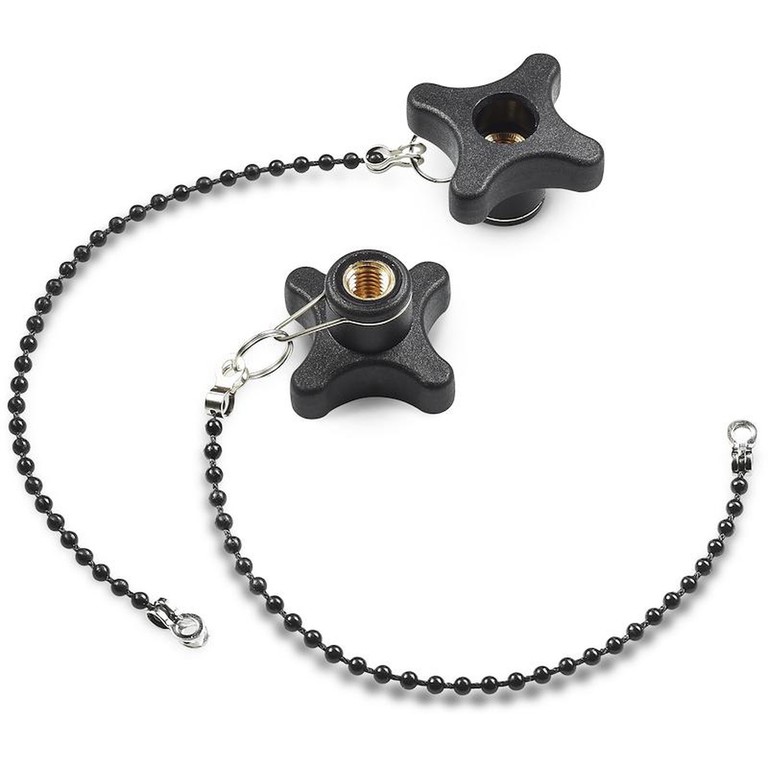

RISTIMÄINEN AUKOTON KÄSIPYÖRÄ, KIINNITYSKETJU, KIERTEITETTY LÄPIHOLKKI
Ristimäiset käsipyörät
Materiaalit:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta(RAL 9011).
Istukat:
Holkki, kierteitetty läpireikä, messinkiä (kierretoleranssi 6H).
Ketju:
Ketju mustaa polyasetaalia (POM). Liitokset, kiinnitysketju ja koukku napaa varten ruostumatonta jousiterästä (AISI 302).
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.
Tilauksesta ketju voidaan toimittaa halutun pituisena.
Määrästä riippuen tilauksesta toimitetaan värit (huomaa rajoitettu valikoima) kuten taulukossa värit.

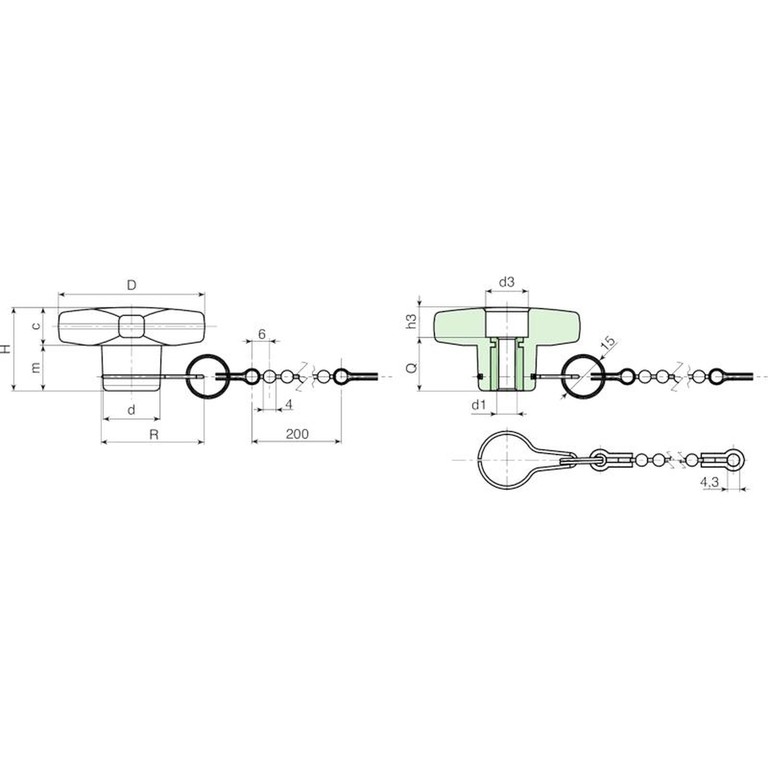

| Koodi | Art. | D | H | d | R | c | m | d3 | h3 | d1 6H | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F18832.0002 | F18832.TM0401CAT | 32 | 23 | 15 | 32 | 11 | 11 | 10 | 5 | M4 | 18 | 12 |
| F18832.0005 | F18832.TM0501CAT | 32 | 23 | 15 | 32 | 11 | 11 | 10 | 5 | M5 | 18 | 13 |
| F18832.0009 | F18832.TM0601CAT | 32 | 23 | 15 | 32 | 11 | 11 | 10 | 5 | M6 | 18 | 13.5 |
| F18840.0003 | F18840.TM0601CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 12 | 6.5 | M6 | 18 | 16 |
| F18840.0008 | F18840.TM0801CAT | 40 | 24.5 | 16 | 33 | 12 | 12.5 | 12 | 6.5 | M8 | 18 | 18 |
| F18850.0002 | F18850.TM0601CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 11 | M6 | 18 | 26 |
| F18850.0005 | F18850.TM0801CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 11 | M8 | 18 | 27 |
| F18850.0009 | F18850.TM1001CAT | 50 | 29 | 20 | 35 | 14 | 15 | 14 | 11 | M10 | 18 | 28 |
| F18860.0002 | F18860.TM0801CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 16 | 16 | M8 | 18 | 37 |
| F18860.0006 | F18860.TM1001CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 16 | 16 | M10 | 18 | 41 |
| F18860.0010 | F18860.TM1201CAT | 60 | 34 | 24 | 38 | 15.5 | 18.5 | 16 | 16 | M12 | 18 | 43 |
