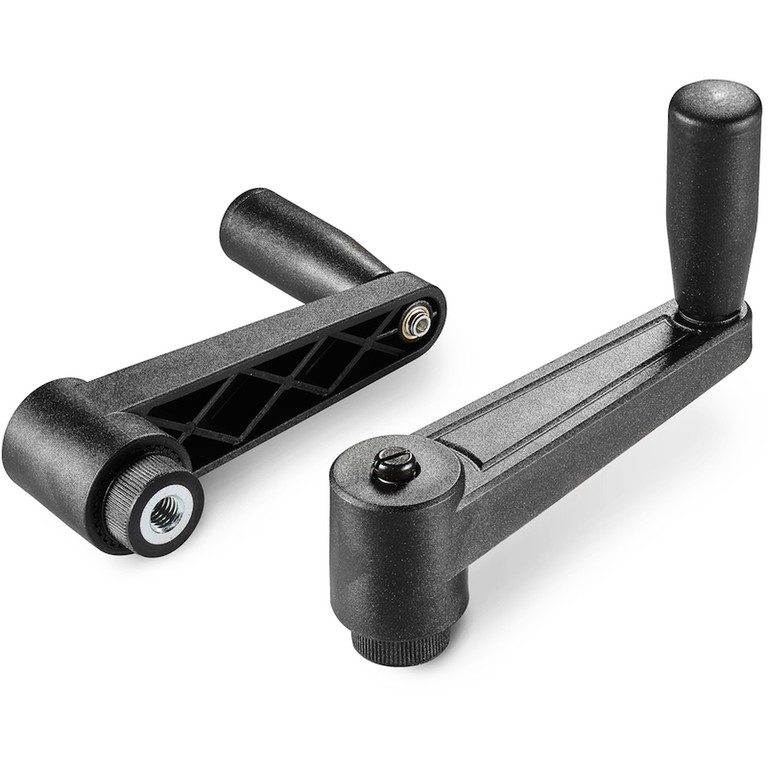

VIPUKAHVA, KIERTEITETTY HOLKKI JA KIERRETTÄVÄ KAHVA M129
05
E517
Manovelle scatto
Materiaali:
Vahvistettu polyamidi. Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta (RAL 9011).
Istukat:
Holkki, kierteitetty umpireikä, sinkittyä terästä (kierretoleranssi 6H).
Sivuistukka:
Holkki, kierteitetty läpireikä, messinkiä.
Jousi:
Ruostumaton teräsjousi (AISI 302).
Kiinnitysruuvi:
Mustattu teräsruuvi, talttakanta.
Sivukahva:
Kierrettävä kahva art. M129.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina.
Määrästä riippuen tilauksesta toimitetaan kahvan rungon värit kuten taulukossa.

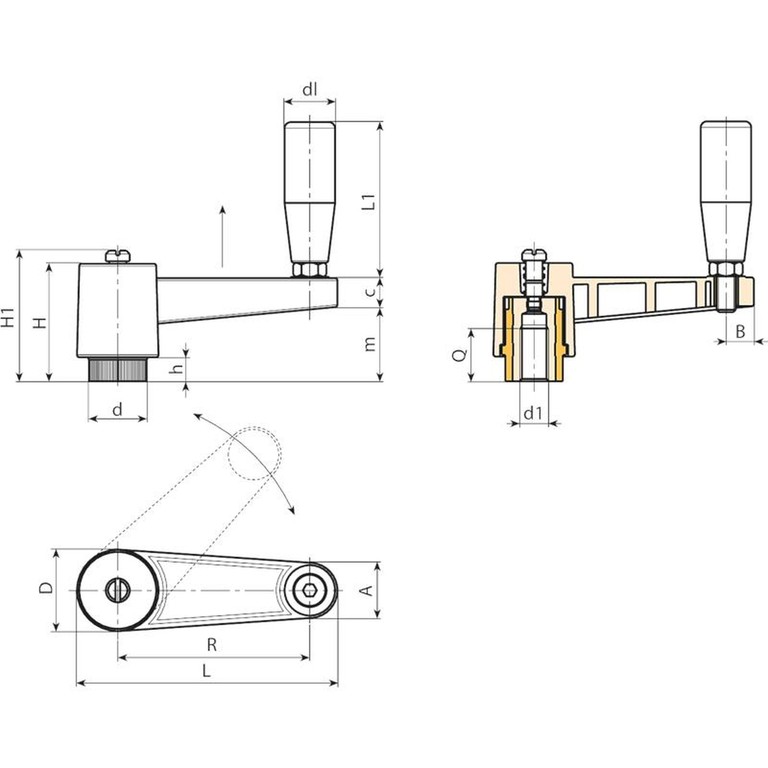

Koodi | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 6H | Q | dl | L1 | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E517065.0001 | E517065.TM0801 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 20 | 9 | 10 | - | M8 | 18 | 20 | 52 | 106 |
E517065.0002 | E517065.TM1001 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 20 | 9 | 10 | - | M10 | 18 | 20 | 52 | 102 |
E517065.0003 | E517065.TM1201 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 20 | 9 | 10 | - | M12 | 18 | 20 | 52 | 102 |
E517080.0001 | E517080.TM1201 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M12 | 22 | 23,5 | 63 | 187 |
E517080.0002 | E517080.TM1401 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 23.5 | 12 | 11 | 54 | M14 | 22 | 23,5 | 63 | 189 |
E517080.0003 | E517080.TM1601 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M16 | 22 | 23,5 | 63 | 179 |
E517110.0001 | E517110.TM1201 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M12 | 22 | 23,5 | 63 | 206 |
E517110.0002 | E517110.TM1401 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M14 | 22 | 23,5 | 63 | 198 |
E517110.0003 | E517110.TM1601 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M16 | 22 | 23,5 | 63 | 196 |
