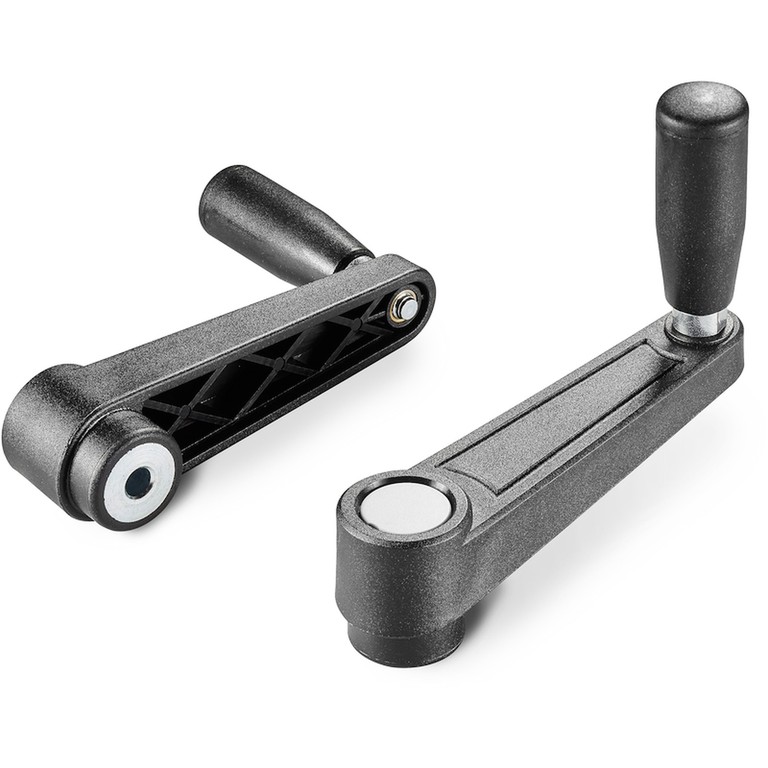

KAHVA, HOLKIN REIKÄ SILEÄ JA KIERRETTÄVÄ KAHVA M145

05

E221


Manovelle con foro liscio

    Materiaali:

    Vahvistettu polyamidi.

    Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Keskitulppa:

    Harmaata polyamidia (RAL 7035 koodi 13).

    Tulpan värivaihtoehdot:

    Oranssi (RAL 2004 koodi 02).

    Punainen (RAL 3000 koodi 16).

    Sininen (RAL 5015 koodi 07).

    Vihreä (RAL 6024 koodi 17).

    Keltainen (RAL 1021 koodi 10).

    Musta (RAL 9011 koodi 01).

    Istukat:

    Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

    Sivuistukka:

    Holkki, kierteitetty läpireikä, messinkiä.

    Sivukahva:

    Kierrettävä kahva art. M145.

    Erikoistilaukset:

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.

    Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.

    Tietolehti

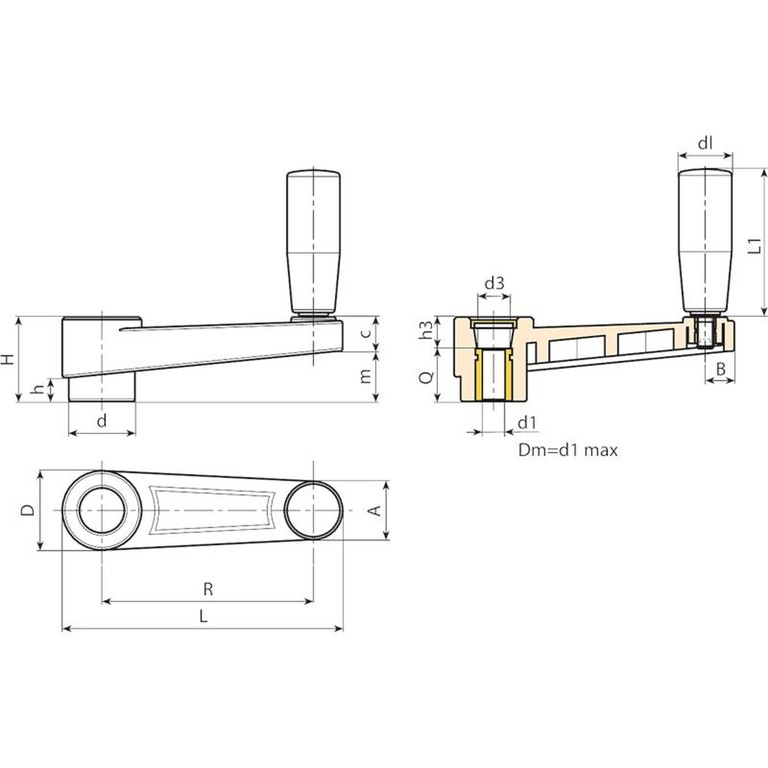

    Koodi Art. L R H D d m c A B h d3 h3 dm d1 H10 Q dl L1 Paino (g)
    E221065.0003 E221065.TP0501 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 5 20 20 56 101
    E221065.0001 E221065.TD1001 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 10 20 20 56 107
    E221065.0002 E221065.TD1201 89 65 30 27,5 22 17 13 20 9,5 8 14,5 10 12 12 20 20 56 104
    E221080.0003 E221080.TP0501 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 5 24 20 56 125
    E221080.0001 E221080.TD1001 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 10 24 20 56 130
    E221080.0002 E221080.TD1201 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 14 12 24 20 56 127
    E221110.0001 E221110.TD0801 140 110 39 35 29 25 14 24 12 11 19,5 11 14 8 28 23,5 68 175
    E221110.0002 E221110.TD1001 140 110 39 35 29 25 14 24 12 11 19,5 11 14 10 28 23,5 68 172
    E221110.0003 E221110.TD1201 140 110 39 35 29 25 14 24 12 11 19,5 11 14 12 28 23,5 68 169
    E221140.0001 E221140.TD0801 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 8 30 25 77 263
    E221140.0002 E221140.TD1201 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 12 30 25 77 257
    E221140.0003 E221140.TD1401 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 14 30 25 77 253
    E221140.0004 E221140.TD1601 175 140 49 44 35,5 32 17 27 13 15,5 24 19 20 16 30 25 77 249
    E221185.0001 E221185.TD0801 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 8 34 26 86 440
    E221185.0002 E221185.TD1201 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 21 22 12 34 26 86 433
    Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
    Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
