Materiaali:
Vahvistettu polyamidi.
Kestää öljyjä ja rasvoja.
Pinta:
Satinoitu.
Väri:
Musta(RAL 9011).
Keskitulppa:
Harmaata polyamidia (RAL 7035 koodi 13).
Tulpan värivaihtoehdot:
Oranssi(RAL 2004 koodi 02).
Punainen(RAL 3000 koodi 16).
Sininen(RAL 5015 koodi 07).
Vihreä(RAL 6024 koodi 17).
Keltainen(RAL 1021 koodi 10).
Musta(RAL 9011 koodi 01).
Istukat:
Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).
Sivuistukka:
Holkki, kierteitetty läpireikä, messinkiä.
Sivukahva:
Kierrettävä ja taittuva kahva art. M136.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.
Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.
Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.

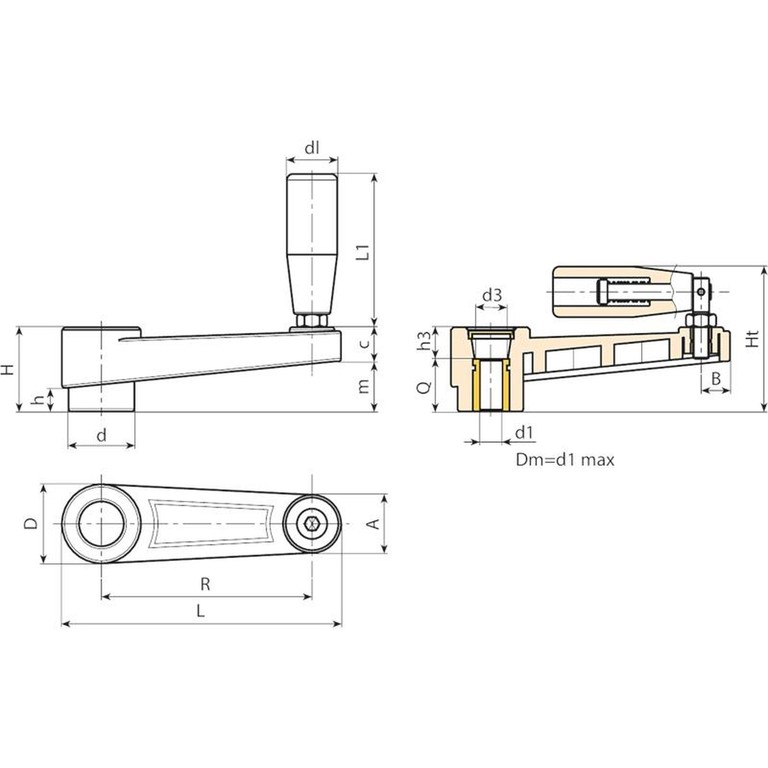

| Koodi | Art. | L | R | H | Ht | D | d | m | c | A | B | h | d3 | h3 | dm | d1 H10 | Q | dl | L1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E217065.0018 | E217065.TP0501 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 5 | 20 | 20 | 54 | 105 |
| E217065.0006 | E217065.TD1001 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 10 | 20 | 20 | 54 | 100 |
| E217065.0011 | E217065.TD1201 | 88,5 | 65 | 30 | 55 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 12 | 12 | 20 | 20 | 54 | 97 |
| E217080.0015 | E217080.TP0501 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 5 | 24 | 20 | 54 | 115 |
| E217080.0003 | E217080.TD1001 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 10 | 24 | 20 | 54 | 110 |
| E217080.0007 | E217080.TD1201 | 107 | 80 | 33,5 | 58 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 14 | 12 | 24 | 20 | 54 | 107 |
| E217110.0001 | E217110.TD0801 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 8 | 28 | 23,5 | 76 | 156 |
| E217110.0008 | E217110.TD1001 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 10 | 28 | 23,5 | 76 | 153 |
| E217110.0010 | E217110.TD1201 | 140 | 110 | 39 | 68 | 35 | 29 | 25 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 12 | 28 | 23,5 | 76 | 150 |
| E217140.0004 | E217140.TD0801 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 8 | 30 | 26 | 89 | 300 |
| E217140.0007 | E217140.TD1201 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 12 | 30 | 26 | 89 | 245 |
| E217140.0009 | E217140.TD1401 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 14 | 30 | 26 | 89 | 242 |
| E217140.0013 | E217140.TD1601 | 175 | 140 | 49 | 84 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 20 | 16 | 30 | 26 | 89 | 238 |
| E217185.0001 | E217185.TD0801 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 22 | 8 | 34 | 26 | 97 | 450 |
| E217185.0004 | E217185.TD1201 | 223 | 185 | 55 | 90 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 21 | 22 | 12 | 34 | 26 | 97 | 445 |
Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
