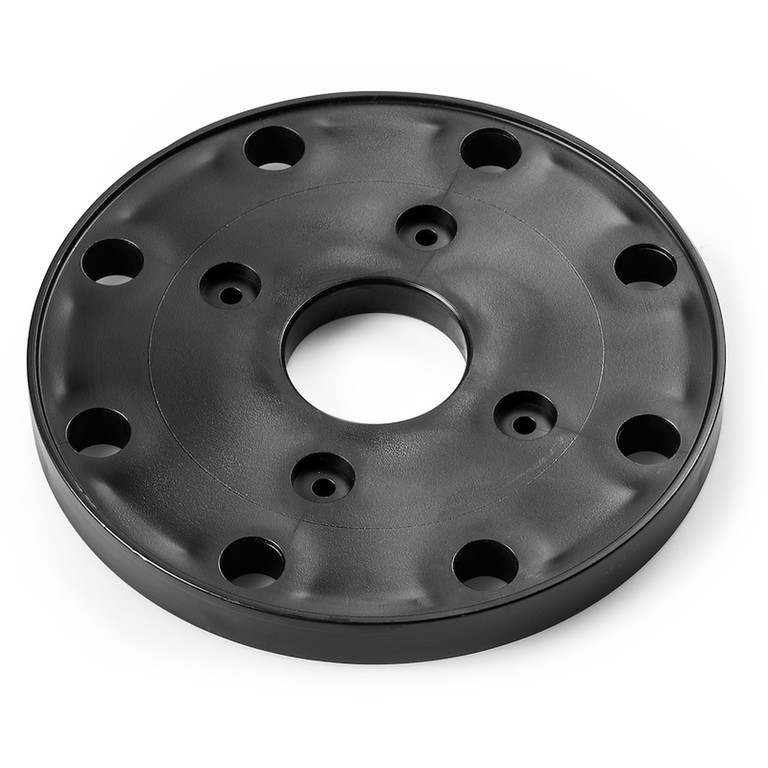

KIINNITYSLAIPPA PAIKALLE ASETTAMISTA VARTEN (LISÄVARUSTE TUOTTEELLE D601-D602-D603-D604)
04
DFLAN
Volantini per Armadi compattabili su rotaia
Materiaalit:
Iskunkestävää polystyreeniä.
Pinta:
Sileä.
Väri:
Musta (RAL 9011).
Reiät:

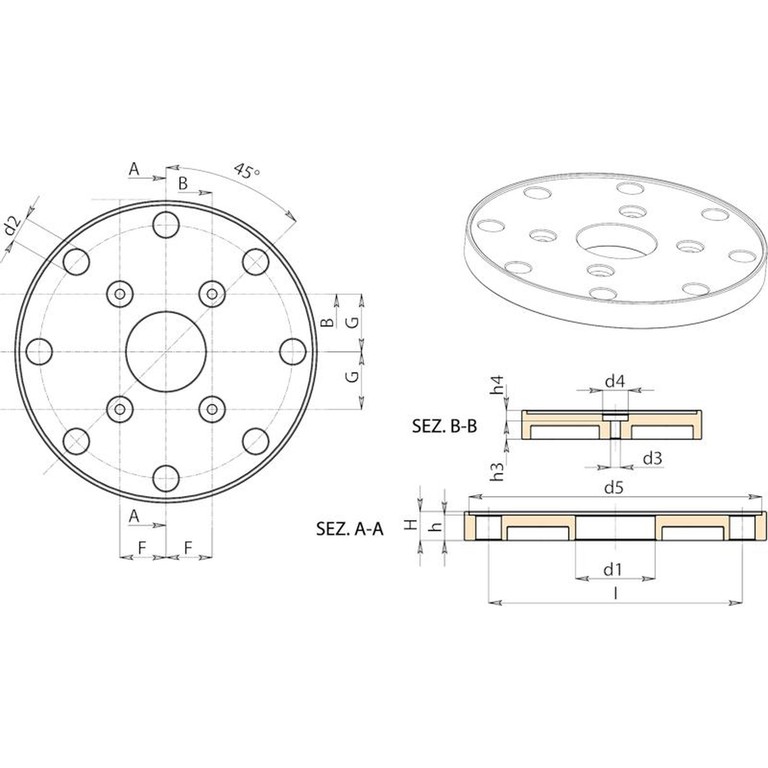

Reiät tehty painamalla muoviin. Halkaisijalla d2 merkittyjä reikiä ei voida muokata. Merkinnällä d1, d3, d4 merkittyjä reikiä voidaan muokata sekä halkaisijan että sijainnin osalta.
Kiinnitys:
Käytä neljää (4) d3-keskireikää. Ruuvit eivät kuulu toimitukseen.
Erikoistilaukset:
Määrästä riippuen tilauksesta reikien d1, d3, d4 halkaisija ja sijainti piirustuksen mukaan.
| Koodi | Art. | D | H | h | h3 | h4 | I | F | G | d2 | d3 | d4 | d5 | d1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DFLAN.0001 | DFLAN.T131X34,5X4,2 | 131 | 12.5 | 11 | 8 | 3 | 110 | 20 | 25 | 11 | 4.5 | 11 | 127 | 34.5 | 80 |
| Koodi | Art. | D | H | h | h3 | h4 | I | F | G | d2 | d3 | d4 | d5 | d1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DFLAN.0001 | DFLAN.T131X34,5X4,2 | 131 | 12.5 | 11 | 8 | 3 | 110 | 20 | 25 | 11 | 4.5 | 11 | 127 | 34.5 | 80 |
| - | DFLAN.T131X............... | 131 | 12.5 | 11 | A.R. | A.R. | 110 | A.R. | A.R. | 11 | A.R. | A.R. | 127 | A.R. | - |
