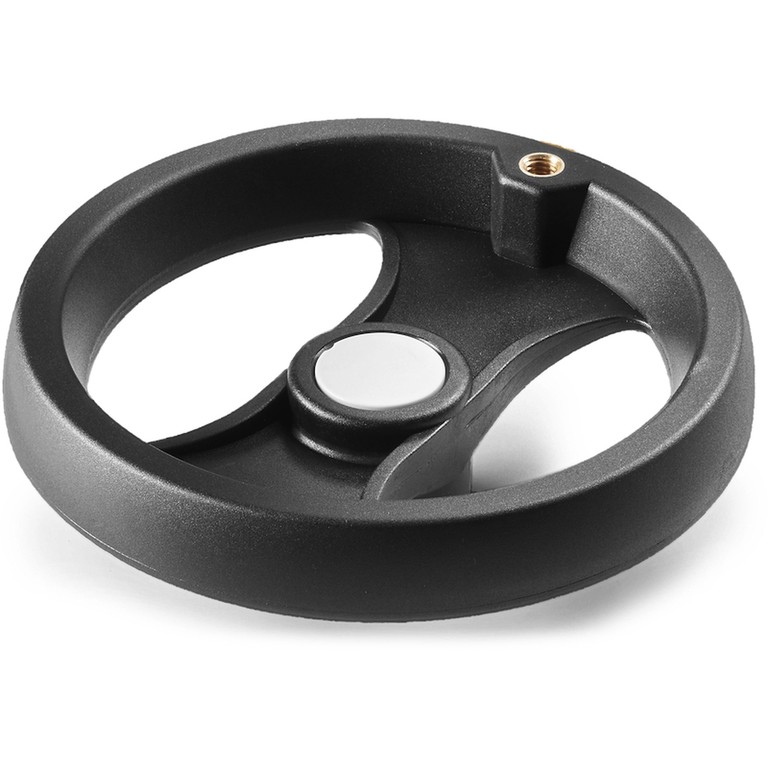

2-PUOLAISEN KÄSIPYÖRÄN ALUSTA, VALMIUS KAHVALLE

04

DBASE


Volantini a razze

    Materiaalit:

    Vahvistettu ja stabiloitu polyamidi. Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Keskitulppa:

    Harmaata polyamidia (RAL 7035 koodi 13).

    Tulpan värivaihtoehdot:

    Oranssi (RAL 2004 koodi 02).

    Sininen (RAL 5015 koodi 07).

    Keltainen (RAL 1021 koodi 10).

    Punainen (RAL 3000 koodi 16).

    Vihreä (RAL 6024 koodi 17).

    Musta (RAL 9011 koodi 01).

    Pääistukka:

    Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

    Sivuistukka:

    Holkki, kierteitetty läpireikä, messinkiä.

    Napa:

    Aukoton napa.

    (*) Ontto napa.

    Kiinnitys:

    Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.

    Erikoistilaukset:

    Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.

    Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.

    Tietolehti

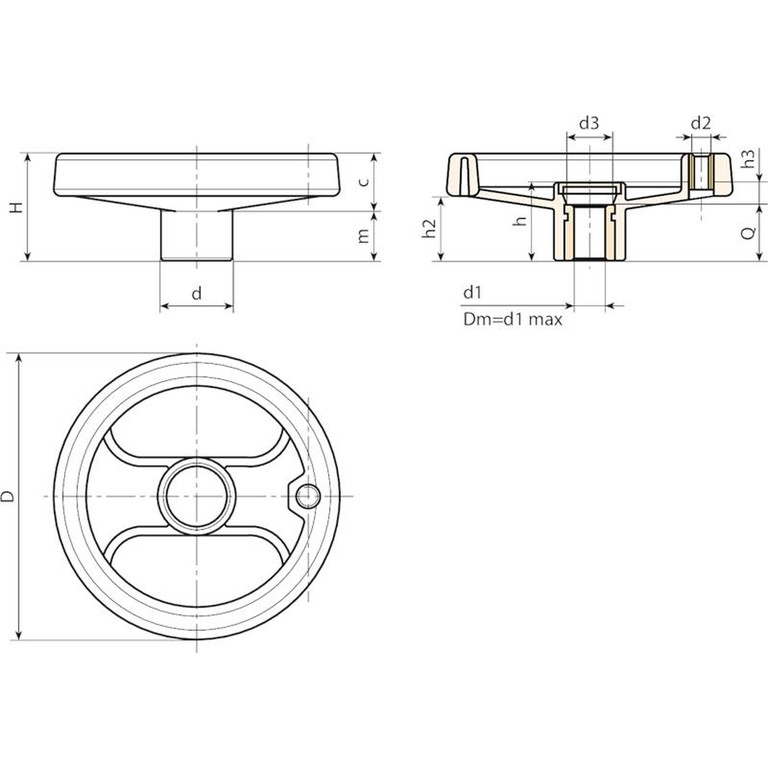

    Koodi Art. D H h d m c h2 h3 d3 Dm d2 6H d1 H10 Q Paino (g)
    D080.TP0501PZ1 D080.TP0501PZ1 80 34 26 24,5 15,5 18,5 20 6 16,5 12 M6 5 20 90
    D100.TP0501PZ1 D100.TP0501PZ1 100 43 33 28,5 20,5 22,5 26,5 9 16,5 16 M6 5 24 150
    D130.TP0501PZ1 D130.TP0501PZ1 129 50 35.5 32 20 30 30 11,5 25,5 18 M8 5 24 230
    D160.TD0801PZ1 D160.TD0801PZ1 160 57,5 41 40 20 37.5 34 9 26 22 M8 8 32 375
    D200.TD0801PZ1 D200.TD0801PZ1 198 60,5 38,5 51 16,5 44 31,5 7,5 27 22 M8 8 32 615
    D250.TD0801PZ1 D250.TD0801PZ1 252 70 48 56 23 47 38,5 12 31,5 28 M10 8 36 920
    D350.TD0801PZ1 D350.TD0801PZ1 349 78 49 67 21 57 42 17 34 30 M10 (*) 8 32 1510
    Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
