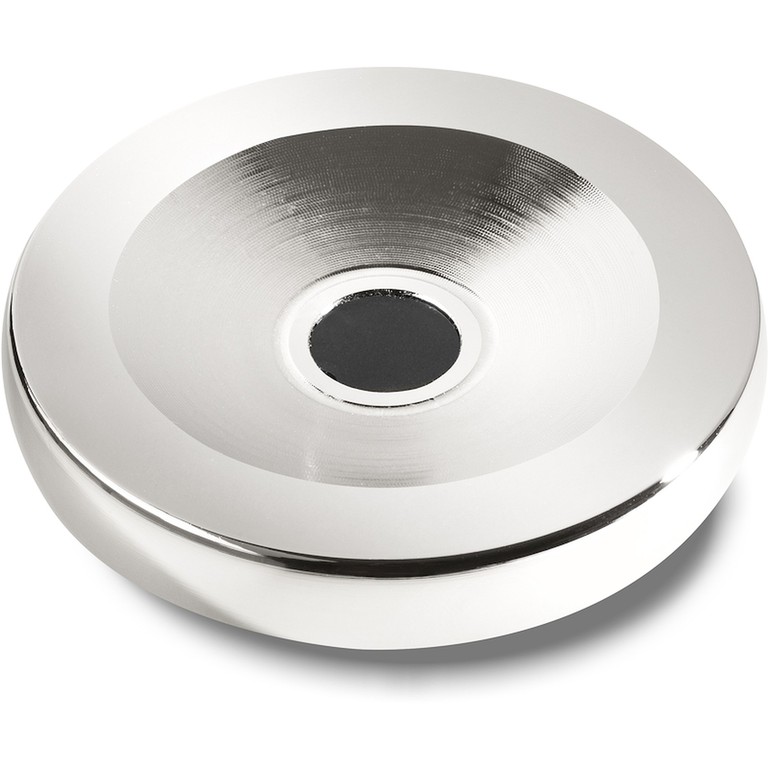

ALUMIININEN KÄSIPYÖRÄ JA SILEÄ REIKÄ
03
W296
Metalline Volantini di manovra
Materiaalit:
Alumiini.
Pinta:
Sorvattu matalauurteinen pinta.
Väri:
Nikkelöity (galvanointikäsittely).
Värivaihtoehtoja (väh. 50 kpl.):
Musta, maalattu epoksijauheella:
(vaihda koodin viimeisen kirjaimen (H) tilalle V (W296100.AD10V).
Tulppa:
Keskitulppa mustaa polyamidia (RAL 9011 koodi 01).
Tulpan värivaihtoehdot:
Mustassa käsipyörässä keskitulpan väri on harmaa (RAL 7035 koodi 13).
Reikä:
Sileä läpireikä, lisätyöstetty, toleranssi H7.
Kiinnitys:
Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.
Erikoistilaukset:

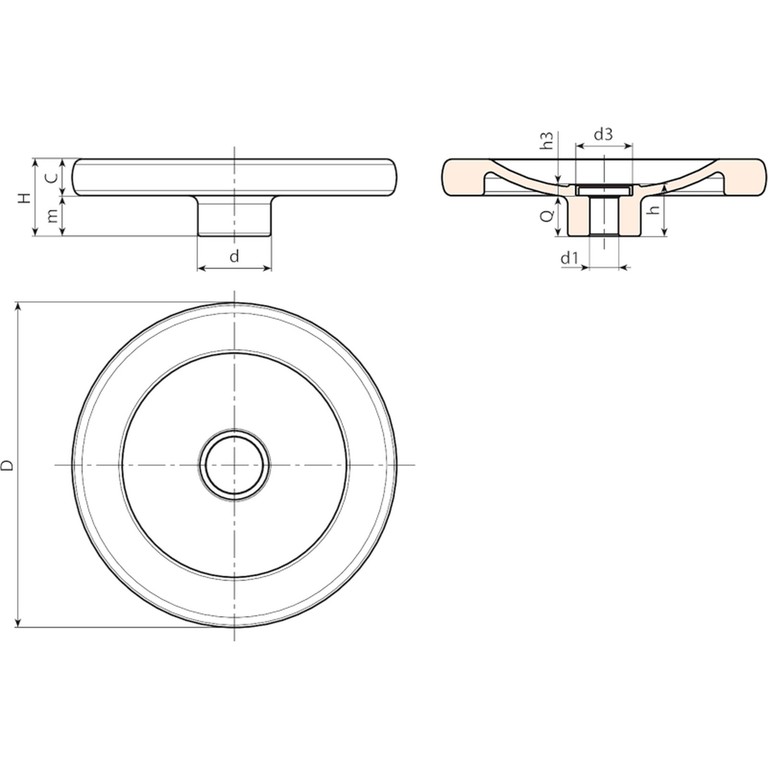

Määrästä riippuen voidaan tilauksesta toimittaa käsipyöriä, joiden reiän mitta on d1, piirustuksen mukaisesti.
| Koodi | Art. | d | D | H | m | c | h | h3 | d3 | d1 H7 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W296080.0001 | W296080.AD08H | 25 | 80 | 26 | 14 | 12 | 21 | 5.5 | 20 | 8 | 15.5 | 142 |
| W296100.0001 | W296100.AD10H | 28 | 100 | 28 | 14 | 14 | 21.5 | 5.5 | 20 | 10 | 16 | 240 |
| W296130.0001 | W296130.AD12H | 36 | 130 | 35 | 19 | 16 | 25.5 | 5.5 | 28 | 12 | 20 | 435 |
| W296160.0001 | W296160.AD14H | 36 | 160 | 38 | 20 | 18 | 25.5 | 5.5 | 28 | 14 | 20 | 685 |
| W296200.0001 | W296200.AD16H | 42 | 200 | 44 | 24 | 20 | 31.5 | 6 | 34 | 16 | 25.5 | 1185 |
Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H7).
