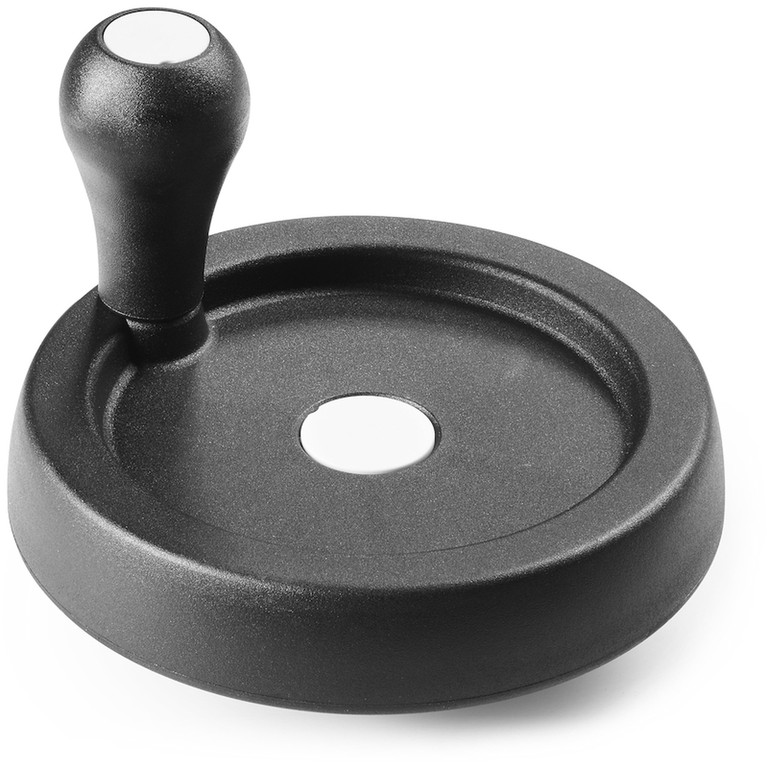

KIERRETTÄVÄLLÄ KAHVALLA VARUSTETTU AUKOTON KÄSIPYÖRÄ M202

03

C195


Volantini con manico girevole

    Materiaalit:

    Vahvistettu ja stabiloitu polyamidi.

    Kestää öljyjä ja rasvoja.

    Pinta:

    Satinoitu.

    Väri:

    Musta (RAL 9011).

    Keskitulppa:

    Harmaata polyamidia (RAL 7035 koodi 13).

    Tulpan värivaihtoehdot:

    Oranssi (RAL 2004 koodi 02).

    Sininen (RAL 5015 koodi 07).

    Keltainen (RAL 1021 koodi 10).

    Punainen (RAL 3000 koodi 16).

    Vihreä (RAL 6024 koodi 17).

    Musta (RAL 9011 koodi 01).

    Pääistukka:

    Holkki, sileä läpireikä, sinkittyä terästä (reiän toleranssi H10).

    Sivuistukka:

    Holkki, kierteitetty läpireikä, messinkiä.

    Sivukahva:

    Manico girevole art. M202.

    Kiinnitys:

    Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.

    Erikoistilaukset:

    Tilauksesta ja vähintään 50 kappaletta varten istukat voidaan toimittaa reiällä, jonka mitta on d1, toleranssi H7, mustattu viimeistely.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita, joiden reiän mitta on d1, piirustuksen mukaisesti.

    Määrästä riippuen voidaan tilauksesta toimittaa istukoita myös muista materiaaleista valmistettuina/päällystettyinä.

    Määrästä riippuen käsipyörän, kahvan ja tulpan värit tilauksesta (huomio: suppeampi valikoima) väritaulukon mukaisesti.

    Tietolehti

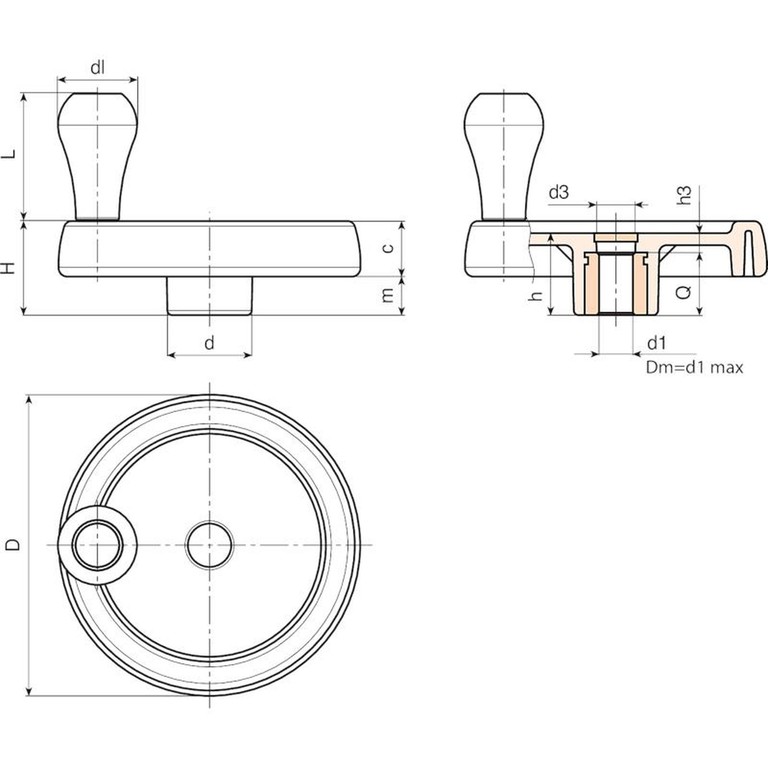

    Koodi Art. D H h d m c d3 h3 dl L Dm d1 H10 Q Paino (g)
    C195150.0001 C195150.TD0801P 150 54 44 38 25 29 26 12 40 64 22 8 32 610
    C195175.0001 C195175.TD0801P 173 57 47 40 25.5 31.5 26 15 40 64 22 8 32 750
    C195200.0001 C195200.TD0801P 204 61 49.5 45 26 35 27 13 40 64 28 8 36 960
    C195250.0001 C195250.TD0801P 251 66,5 56,5 60 27,5 39 36 20,5 40 64 28 8 36 1490
    Huomaa: Vähintään 50 kappaleelle halkaisijan mitta d1 voidaan tuottaa tilauksesta (reiän toleranssi H10 sinkittynä ja H7 mustattuna).
    Dm = Suurin seuraavalla työstöllä (laajennus) saatava läpimitta.
