PUTKIKAHVA D. 30, PYSTYPÄÄDYT
02
B350
Maniglie con tubo
Materiaalit:
(1) Putken kannatin vahvistettua polyamidia. Kestää öljyjä ja rasvoja.
(2) Anodisoitu alumiiniputki, seos 6060.
(3) Sorvattu pyöreä alumiininen istukka, kierteitetty reikä M08 lieriökantaista kuusiokoloruuvia varten.
(4) Lieriökantainen kuusiokoloruuvi, mustattua terästä, M08x70 (DIN 912).
(5) Paikalleenpainettava siivellinen peitetulppa putkille, LDPE.
Pinta:
(1-5) Satinoitu.
(2) Kiiltävä anodisoitu.
Väri:
(1-5) Musta (RAL 9011).
Putki:

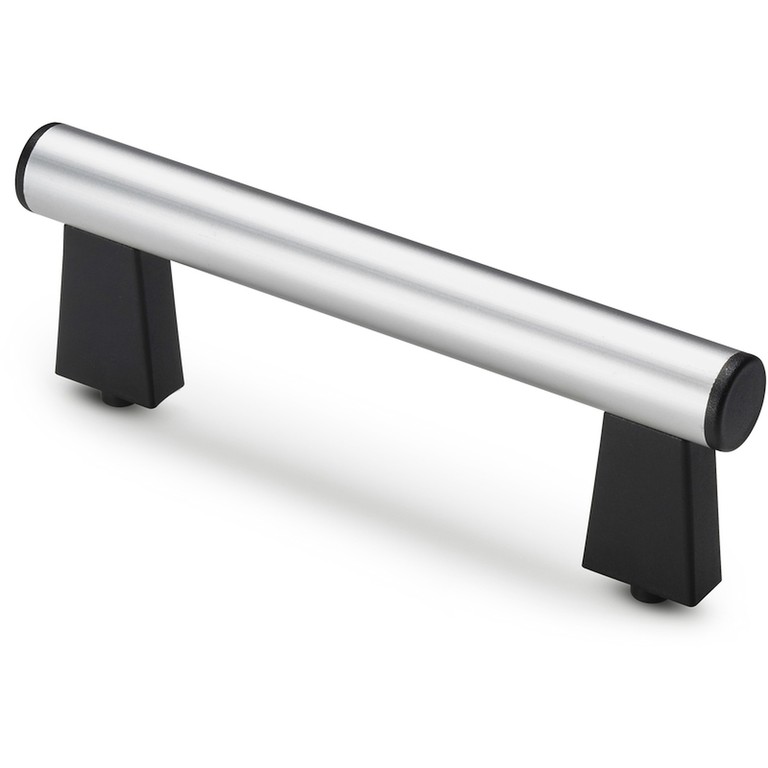

Versio B350-99: (2) Anodisoitu hopea.

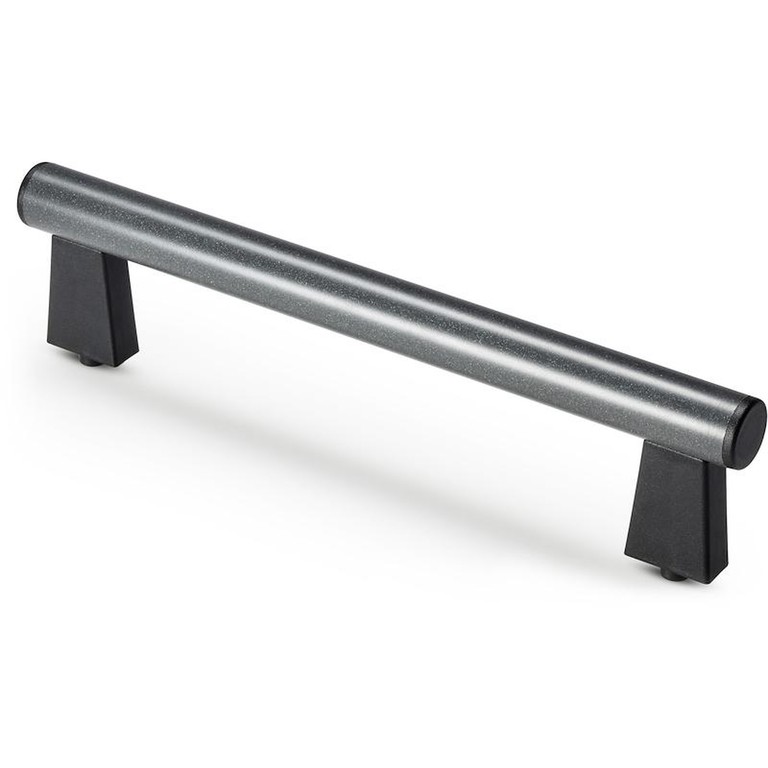

Versio B350-98: (2) Musta moaree, maalattu epoksijauheella.
HUOMAA:
Kahva toimitetaan purettuna yksittäispakkauksissa.
Erikoistilaukset:
Ei mitään.







Versio B350-99: putki anodisoitu hopea

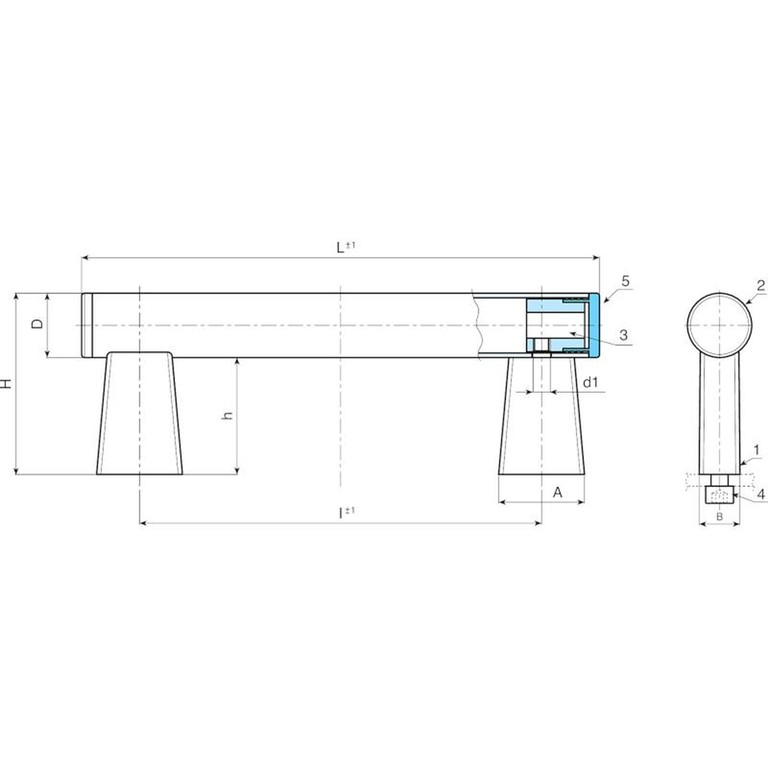

Koodi | art. | L | I ±1 | D | H | h | A | B | d1 | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|
B350150.0002 | B350150.TG300199 | 206 | 150 | 30 | 85 | 55 | 40 | 19 | M8 | 270 |
B350200.0002 | B350200.TG300199 | 256 | 200 | 30 | 85 | 55 | 40 | 19 | M8 | 290 |
B350250.0002 | B350250.TG300199 | 306 | 250 | 30 | 85 | 55 | 40 | 19 | M8 | 309 |
B350300.0002 | B350300.TG300199 | 356 | 300 | 30 | 85 | 55 | 40 | 19 | M8 | 327 |
B350350.0002 | B350350.TG300199 | 406 | 350 | 30 | 85 | 55 | 40 | 19 | M8 | 345 |
B350400.0002 | B350400.TG300199 | 456 | 400 | 30 | 85 | 55 | 40 | 19 | M8 | 363 |
B350500.0002 | B350500.TG300199 | 556 | 500 | 30 | 85 | 55 | 40 | 19 | M8 | 400 |
B350600.0002 | B350600.TG300199 | 656 | 600 | 30 | 85 | 55 | 40 | 19 | M8 | 436 |
B350700.0002 | B350700.TG300199 | 756 | 700 | 30 | 85 | 55 | 40 | 19 | M8 | 473 |
Versio B350-98: putki musta moaree.
Koodi | art. | L | I ±1 | D | H | h | A | B | d1 | Paino (g) |
---|---|---|---|---|---|---|---|---|---|---|
B350150.0001 | B350150.TG300198 | 206 | 150 | 30 | 85 | 55 | 40 | 19 | M8 | 270 |
B350200.0001 | B350200.TG300198 | 256 | 200 | 30 | 85 | 55 | 40 | 19 | M8 | 290 |
B350250.0001 | B350250.TG300198 | 306 | 250 | 30 | 85 | 55 | 40 | 19 | M8 | 309 |
B350300.0001 | B350300.TG300198 | 356 | 300 | 30 | 85 | 55 | 40 | 19 | M8 | 327 |
B350350.0001 | B350350.TG300198 | 406 | 350 | 30 | 85 | 55 | 40 | 19 | M8 | 345 |
B350400.0001 | B350400.TG300198 | 456 | 400 | 30 | 85 | 55 | 40 | 19 | M8 | 363 |
B350500.0001 | B350500.TG300198 | 556 | 500 | 30 | 85 | 55 | 40 | 19 | M8 | 400 |
B350600.0001 | B350600.TG300198 | 656 | 600 | 30 | 85 | 55 | 40 | 19 | M8 | 436 |
B350700.0001 | B350700.TG300198 | 756 | 700 | 30 | 85 | 55 | 40 | 19 | M8 | 473 |
