KAHVA, JOSSA TAIVUTETTU SIVUPUTKI D.20
02
B340
Maniglie con tubo
Materiaalit:
Muovipääty:
Vahvistettu polyamidi. Kestää öljyjä ja rasvoja.
Putki:
Alumiiniseos 6060.
Pinnat:
Muovipääty:
Satinoitu.
Putki:
Sileä.
Väri:
Muovipääty:
Musta (RAL 9011).
Putki:
Maalattu epoksijauheella.
Versio B340-97: Hopea (RAL 9007 koodi 97).
Versio B340-98: Musta moaree (koodi 98).
Reikä:
Sileä läpireikä, painettu muoviin.
Kiinnitys:
Putki on kiinnitetty muovipäätyihin joustavalla jousiterästapilla (3) d.6x27, joka on sijoitettu päädyn alaosaan.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa piirustuksen mukainen kahva.
Tilauksesta saatavana on ruuvin peitetulppia.
Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.

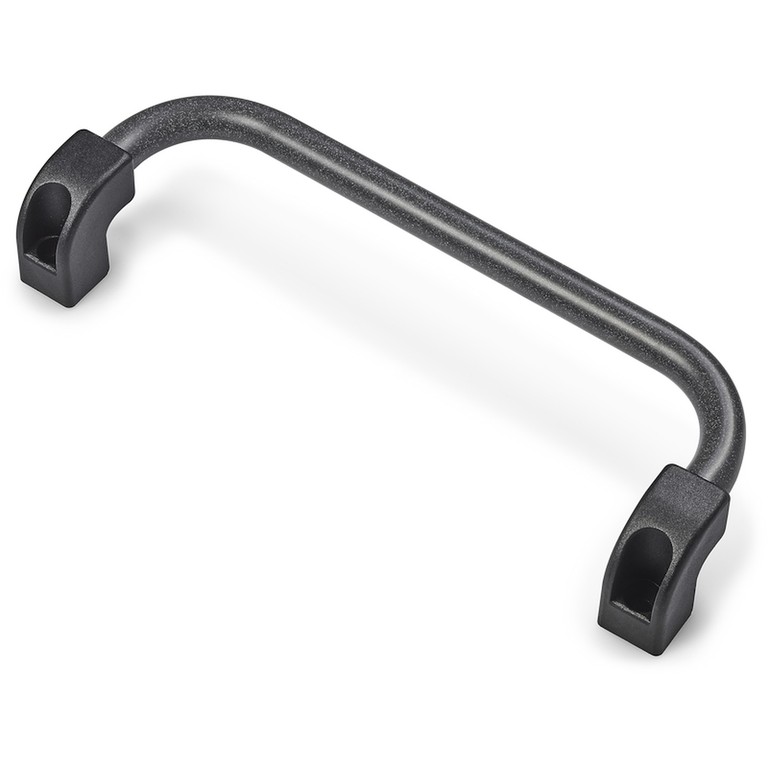

B340 - Versio, maalattu musta moaree, koodi 98

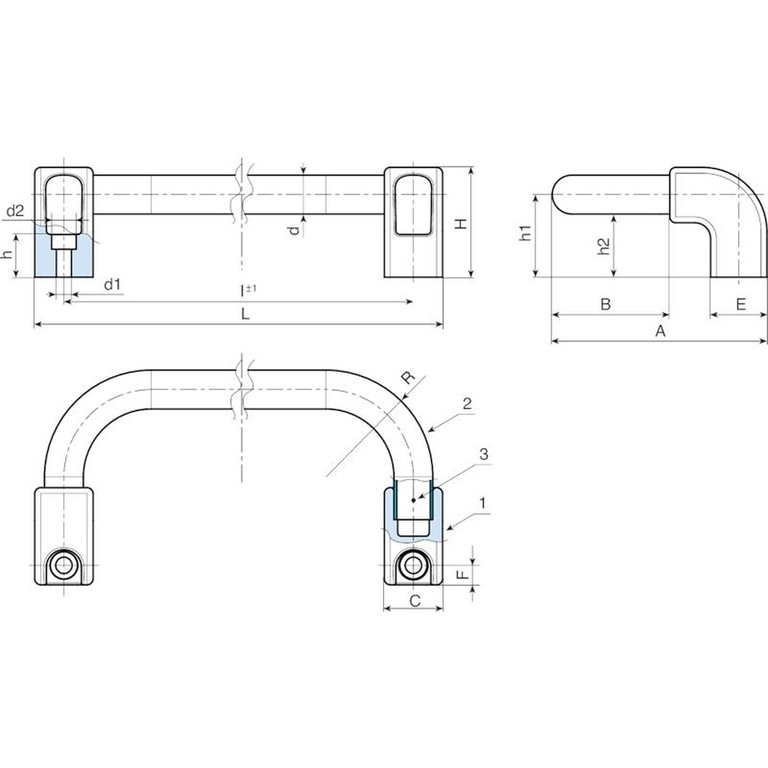

| Koodi | art. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B340200.0002 | B340200.TG200198 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
| B340300.0002 | B340300.TG200198 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
| B340500.0002 | B340500.TG200198 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |

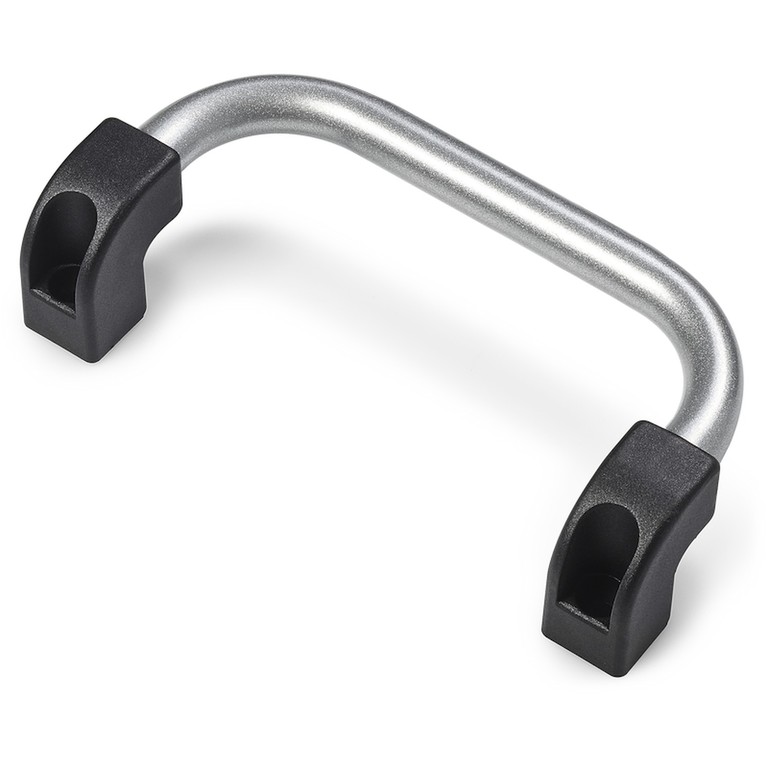

B340 - Versio, maalattu hopeamaalilla, koodi 97
| Koodi | art. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B340200.0001 | B340200.TG200197 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
| B340300.0001 | B340300.TG200197 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
| B340500.0001 | B340500.TG200197 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |
