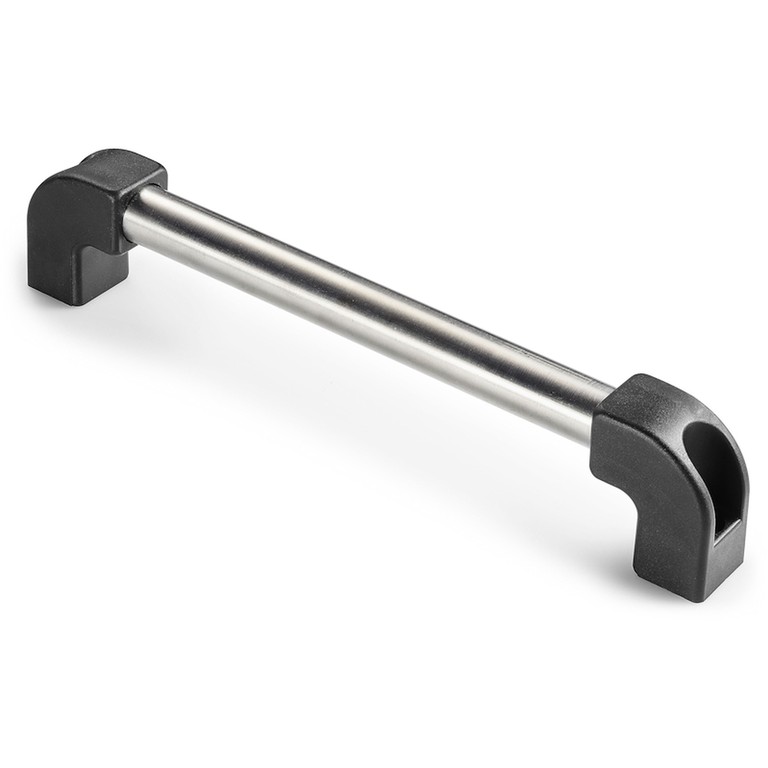

PUTKIKAHVA D. 30, RUOSTUMATONTA TERÄSTÄ
02
B330CIN
Maniglie con tubo
Materiaalit:
Muovipääty:
Vahvistettu polyamidi. Kestää öljyjä ja rasvoja.
Putki:
Ruostumaton teräs (AISI 304).
Pinta:
Muovipääty:
Satinoitu.
Putki:
Luonnollisesti kiiltävä.
Väri:
Muovipääty:
Musta (RAL 9011).
Putki:
Käsittelemätön.
Reikä:
Sileä läpireikä, painettu muoviin.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa piirustuksen mukainen kahva.
Tilauksesta saatavana on ruuvin peitetulppia.
Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.

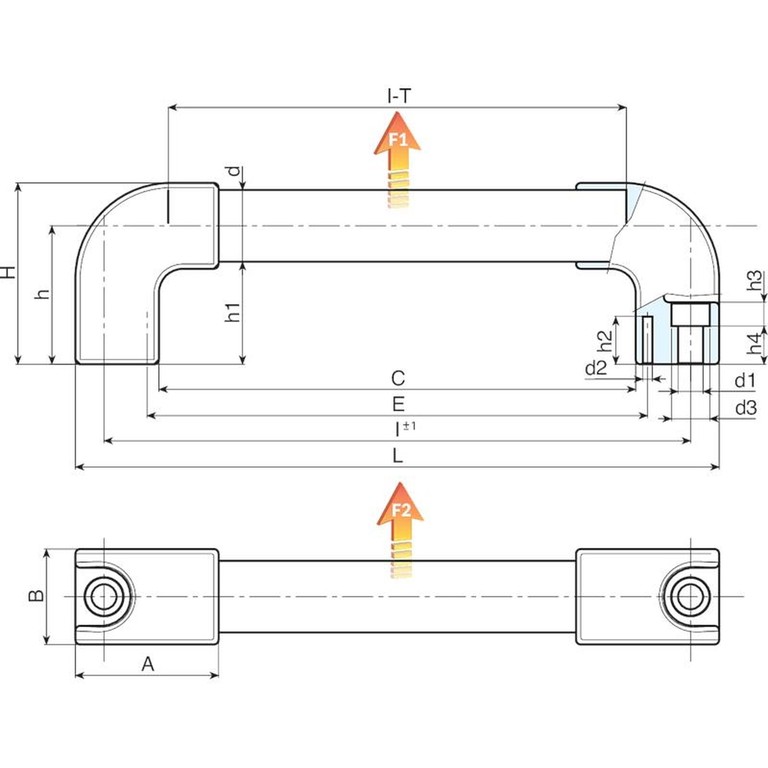

| Koodi | art. | L | I ±1 | C | E | A | B | T | H | h | h1 | h4 | h3 | h2 | d | d3 | d2 | d1 | Paino (g) | F1 (kN) | F2 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B330200.0001 | B330200.TG3001CIN | 224 | 200 | 154 | 164 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 235 | 3,4 | 2,9 |
| B330250.0001 | B330250.TG3001CIN | 274 | 250 | 204 | 214 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 250 | 3,8 | 3,2 |
| B330300.0001 | B330300.TG3001CIN | 324 | 300 | 254 | 264 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 270 | 3,2 | 2,9 |
| B330350.0001 | B330350.TG3001CIN | 374 | 350 | 304 | 314 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 285 | 2,7 | 2,4 |
| B330400.0001 | B330400.TG3001CIN | 424 | 400 | 354 | 364 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 305 | 2,4 | 2,2 |
| B330500.0001 | B330500.TG3001CIN | 524 | 500 | 454 | 464 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 340 | 1,9 | 1,7 |
| B330600.0001 | B330600.TG3001CIN | 624 | 600 | 554 | 564 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 370 | 1,6 | 1,4 |
| B330700.0001 | B330700.TG3001CIN | 724 | 700 | 654 | 664 | 60 | 40 | 54 | 77 | 58 | 43 | 16 | 11 | 19 | 30 | 16 | 4 | 10.5 | 405 | 1,4 | 1,25 |
