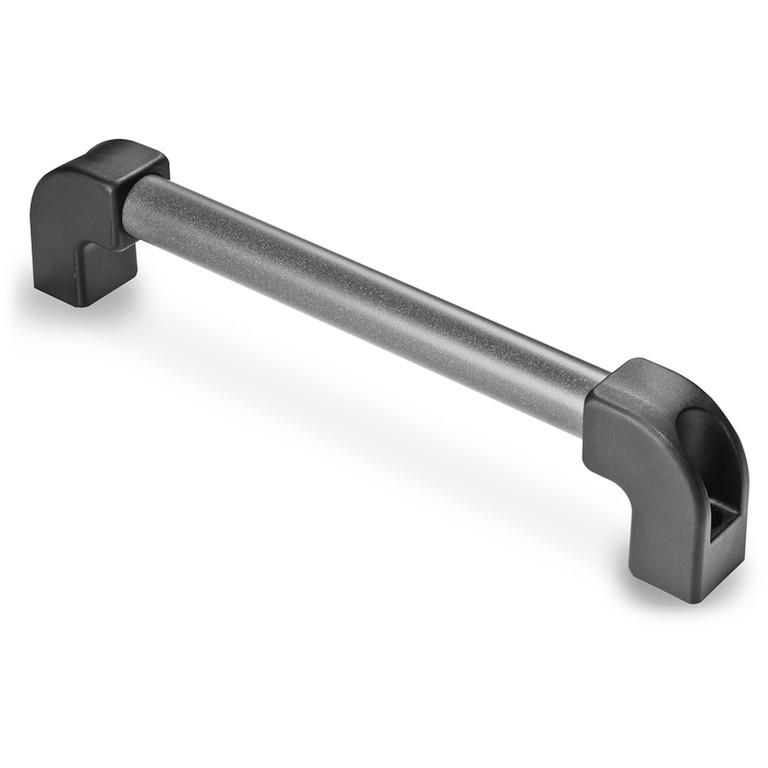

PUTKIKAHVA D. 30
02
B330
Maniglie con tubo
Materiaalit:
Muovipääty:
Vahvistettu polyamidi. Kestää öljyjä ja rasvoja.
Putki:
Alumiiniseos 6060.
Pinta:
Muovipääty: Satinoitu.
Putki: Sileä.
Väri:
Muovipääty:
Musta (RAL 9011).
Putki:
Versio B330-99: Anodisoitu hopea.
Versio B330-98: Musta moaree, maalattu epoksijauheella.
Reikä:
Sileä läpireikä, painettu muoviin.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa piirustuksen mukainen kahva.
Tilauksesta saatavana on ruuvin peitetulppia.
Määrästä riippuen tilauksesta toimitetaan värit kuten taulukossa värit.
Versio B330-99: putken väri anodisoitu hopea.

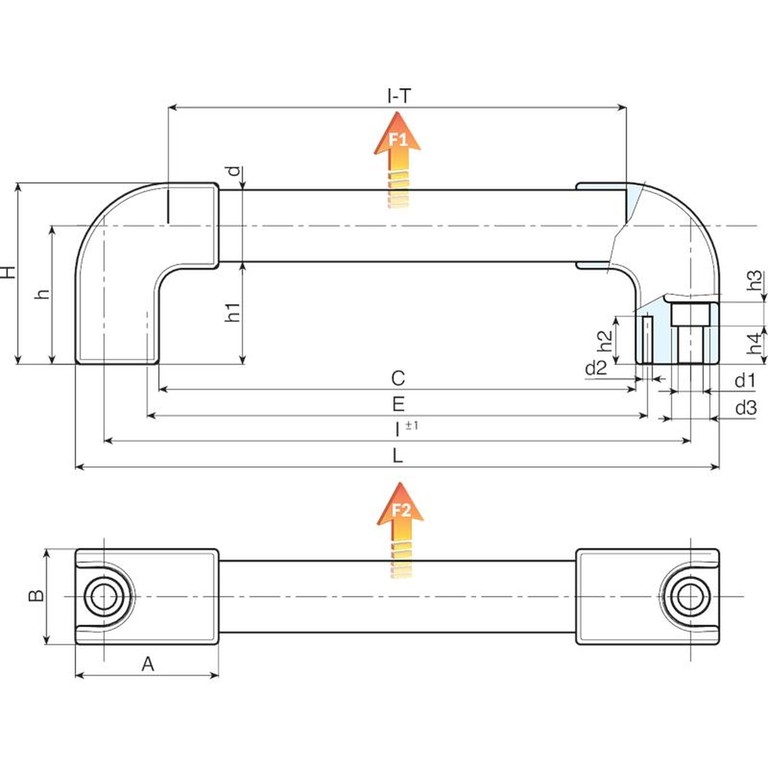

| Koodi | art. | L | I ±1 | C | E | A | B | T | H | h | h1 | h4 | h3 | h2 | d | d3 | d2 | d1 | Paino (g) | F1 (kN) | F2 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B330200.0003 | B330200.TG3099 | 224 | 200 | 154 | 164 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 235 | 3,4 | 2,9 |
| B330250.0003 | B330250.TG3099 | 274 | 250 | 204 | 214 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 250 | 3,8 | 3,2 |
| B330300.0003 | B330300.TG3099 | 324 | 300 | 254 | 264 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 270 | 3,2 | 2,9 |
| B330350.0003 | B330350.TG3099 | 374 | 350 | 304 | 314 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 285 | 2,7 | 2,4 |
| B330400.0004 | B330400.TG3099 | 424 | 400 | 354 | 364 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 305 | 2,4 | 2,2 |
| B330500.0003 | B330500.TG3099 | 524 | 500 | 454 | 464 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 340 | 1,9 | 1,7 |
| B330600.0003 | B330600.TG3099 | 624 | 600 | 554 | 564 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 370 | 1,6 | 1,4 |
| B330700.0003 | B330700.TG3099 | 724 | 700 | 654 | 664 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 405 | 1,4 | 1,25 |
Versio B330-98: putken väri musta moaree.
| Koodi | art. | L | I ±1 | C | E | A | B | T | H | h | h1 | h4 | h3 | h2 | d | d3 | d2 | d1 | Paino (g) | F1 (kN) | F2 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B330200.0002 | B330200.TG3098 | 224 | 200 | 154 | 164 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 235 | 3,4 | 2,9 |
| B330250.0002 | B330250.TG3098 | 274 | 250 | 204 | 214 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 250 | 3,8 | 3,2 |
| B330300.0002 | B330300.TG3098 | 324 | 300 | 254 | 264 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 270 | 3,2 | 2,9 |
| B330350.0002 | B330350.TG3098 | 374 | 350 | 304 | 314 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 285 | 2,7 | 2,4 |
| B330400.0003 | B330400.TG3098 | 424 | 400 | 354 | 364 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 305 | 2,4 | 2,2 |
| B330500.0002 | B330500.TG3098 | 524 | 500 | 454 | 464 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 340 | 1,9 | 1,7 |
| B330600.0002 | B330600.TG3098 | 624 | 600 | 554 | 564 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 370 | 1,6 | 1,4 |
| B330700.0002 | B330700.TG3098 | 724 | 700 | 654 | 664 | 60 | 40 | 54 | 77 | 58 | 43 | 12 | 15 | 19 | 30 | 16 | 4 | 10.5 | 405 | 1,4 | 1,25 |
