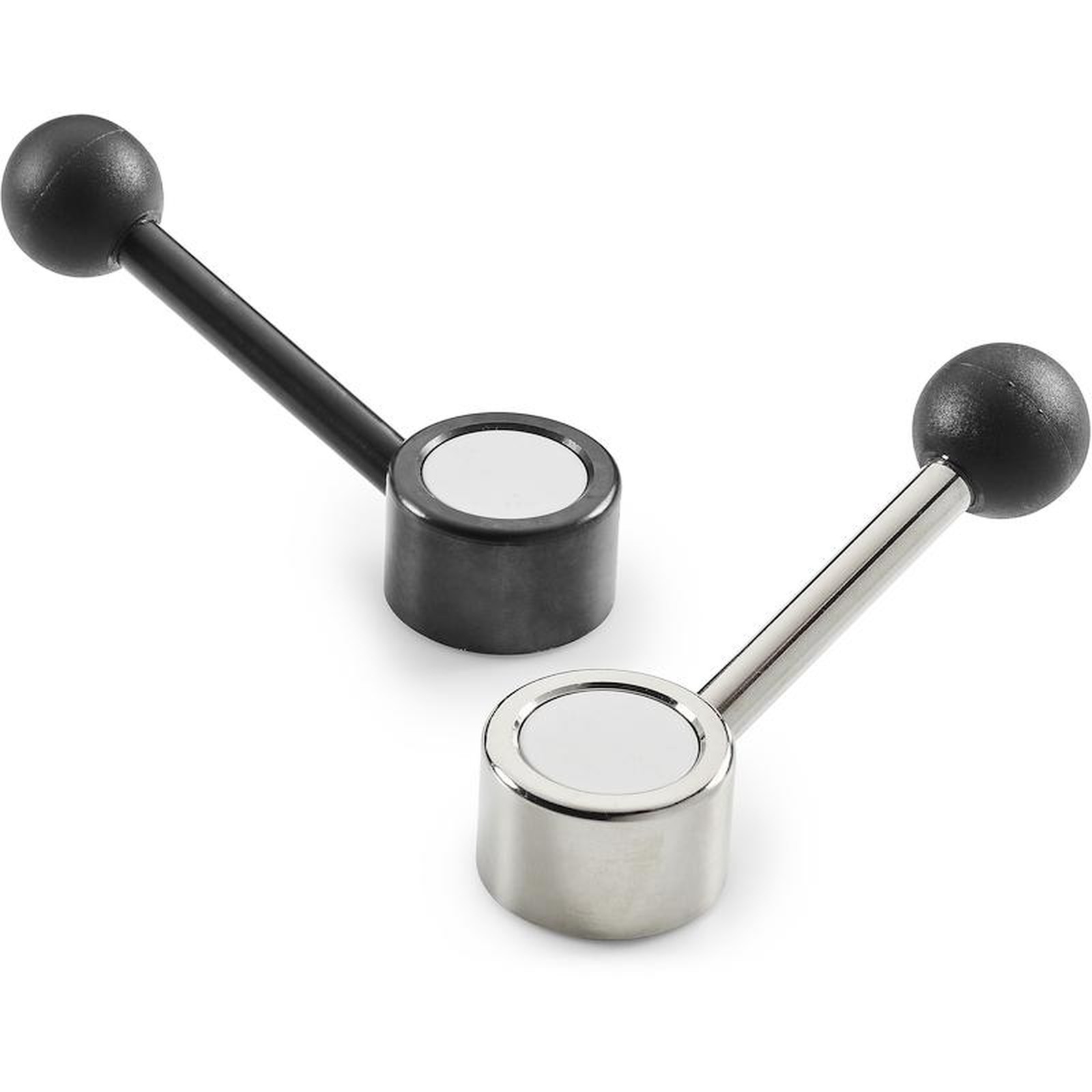

KIINTEÄ LITTEÄ METALLIVIPU, KALTEVA VARSI
W510
Leve fisse
Materiaalit:
Teräksen lujuusluokka 5.8.
Pinta:
Sorvattu, matala rosoisuus.
Väri:
Nikkelöity (galvanointikäsittely).
Vaihtoehtoiset viimeistelykäsittelyt:
Mustaus:
(vaihda koodin viimeisen kirjaimen (H) tilalle B (W510082.SD0801B).
Sinkitys:
(vaihda koodin viimeisen kirjaimen (H) tilalle Z (W510082.SD0801Z).
Kädensija:
Pallomainen kädensija I104 vahvistettua PA6-materiaalia, musta väri (RAL 9011).
Kädensijan kiinnitys:
Painettava, irrotettavissa.
Reikä:
Sileä umpireikä, tehty täyteen kappaleeseen (reiän toleranssi H10).
Keskitulppa:
Harmaata polyamidia (RAL 7035 koodi 13).
Tulpan värivaihtoehdot:
Mustauksella viimeistellyssä vivussa keskitulpan väri on harmaa (RAL 7035 koodi 13).
Kiinnitys:
Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa vipuja, joiden reiän mitta on d1.
Määrästä riippuen tilauksesta toimitetaan kädensijan värit kuten taulukossa.

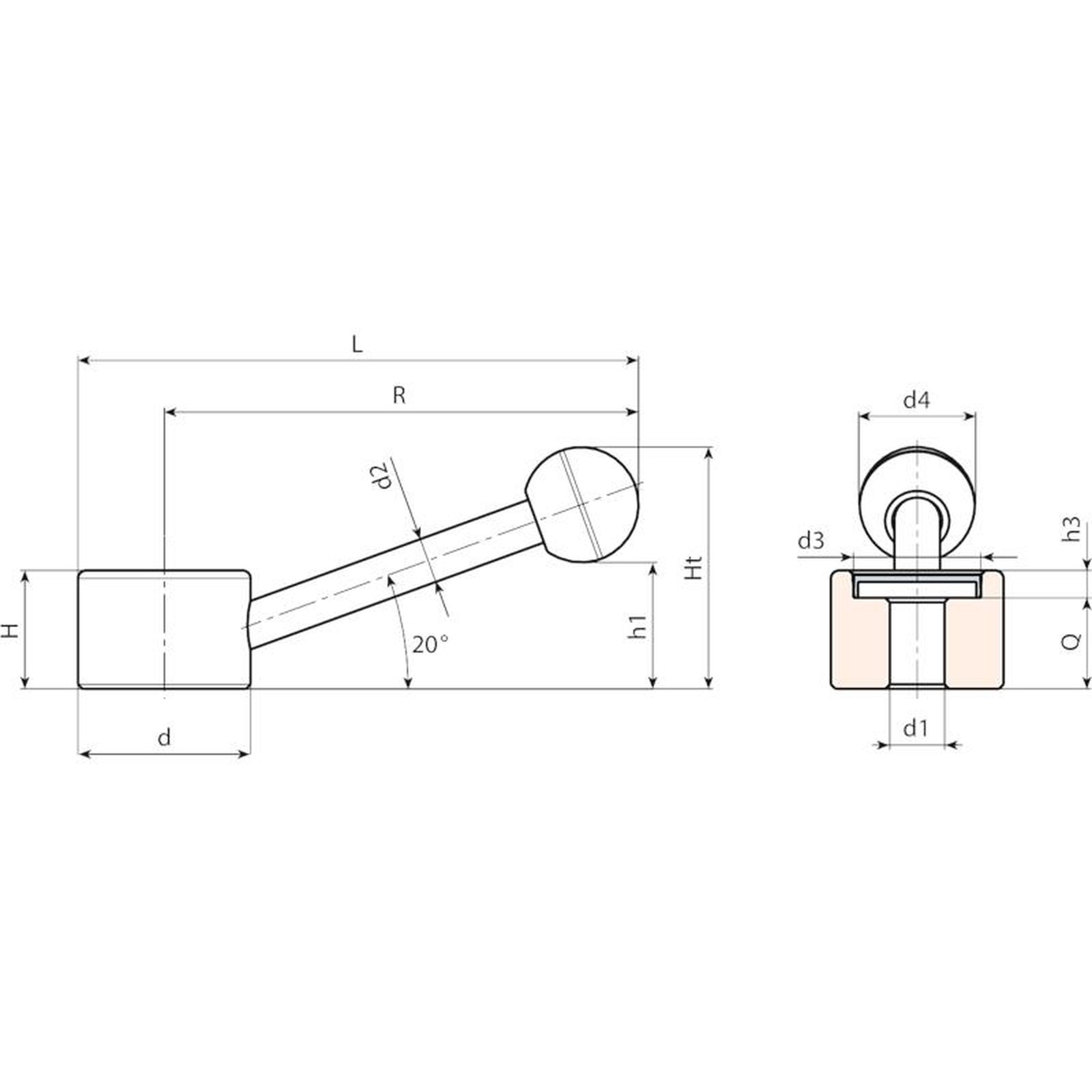

| Koodi | Art. | d | R | L | H | Ht | h1 | h3 | d2 | d3 | d4 | d1 H10 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W510082.0005 | W510082.SD1001H | 30 | 82 | 97 | 22 | 43 | 23 | 6 | 8 | 22 | 20 | 10 | 16 | 118 |
| W510104.0003 | W510104.SD1001H | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 10 | 20 | 235 |
| W510104.0004 | W510104.SD1201H | 38 | 104 | 123 | 26 | 53 | 28 | 6 | 10 | 28 | 25 | 12 | 20 | 230 |
