Materiaalit:
W502:
Teräksen lujuusluokka 5.8.
W502CIN:
Ruostumaton teräs (AISI 303).
Pinta:
Sorvattu, matala rosoisuus.
Väri:
W502:
Nikkelöity (galvanointikäsittely).
W502CIN:
Käsittelemätön.
Vaihtoehtoiset viimeistelykäsittelyt:
Mustaus:
(vaihda koodin viimeisen kirjaimen (H) tilalle B (W502070.SM0801B).
Sinkitys:
(vaihda koodin viimeisen kirjaimen (H) tilalle Z (W502070.SM0801Z).
Kädensija:
Pitkänmallinen kädensija I500 vahvistettua PA6-materiaalia, musta väri (RAL 9011).
Kädensijan kiinnitys:
Painettava, irrotettavissa.
Reikä:
Sileä umpireikä, tehty täyteen kappaleeseen (reiän toleranssi H10).
Kiinnitys:
Mahdollisten kiinnitysjärjestelmien, kielekkeiden ja/tai neliömäisten reikien osalta on tutustuttava luetteloon liitettyihin teknisiin tietoihin.
Erikoistilaukset:
Määrästä riippuen voidaan tilauksesta toimittaa vipuja, joiden reiän mitta on d1.
Määrästä riippuen tilauksesta toimitetaan kädensijan värit kuten taulukossa.

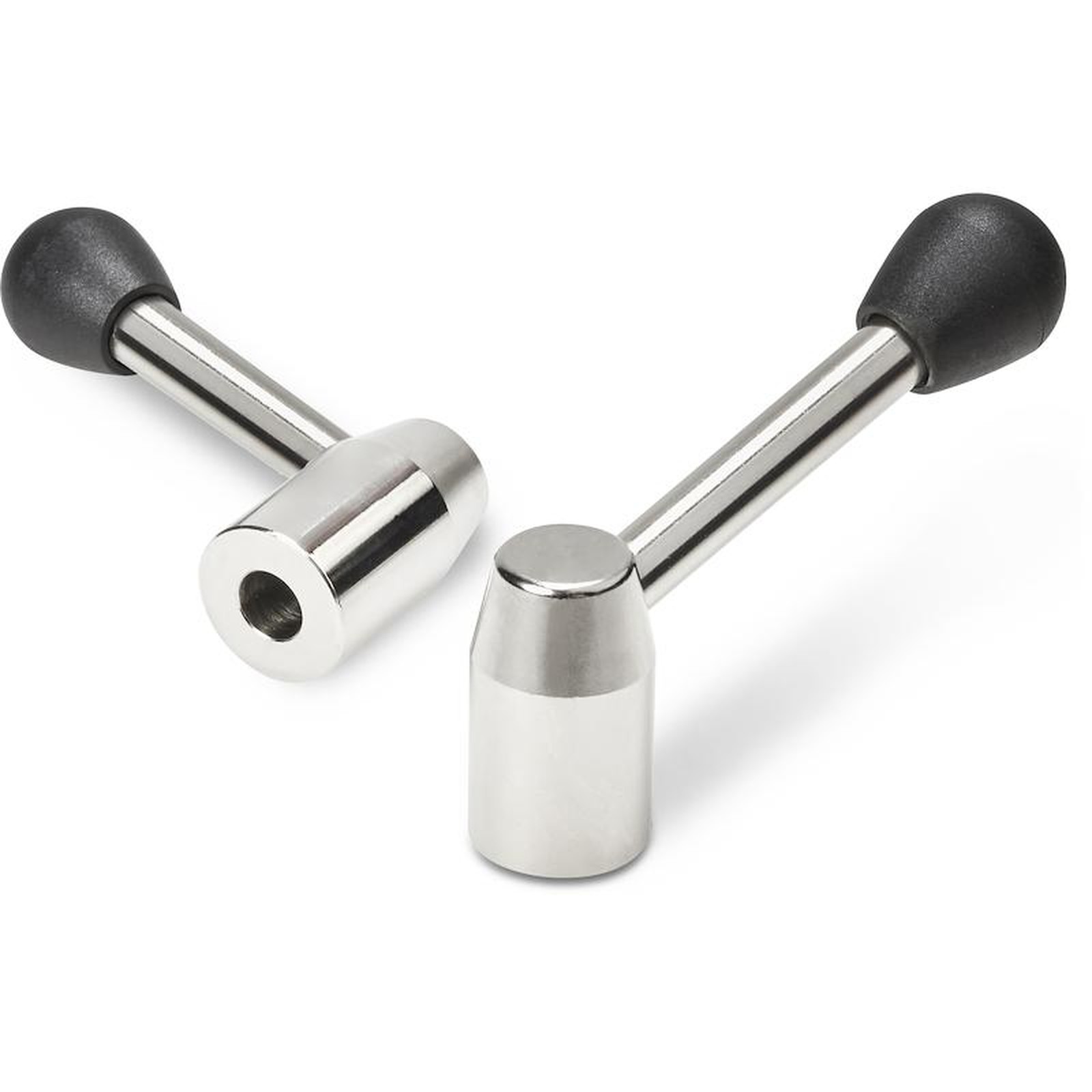

Versio W502 - nikkelöityä terästä

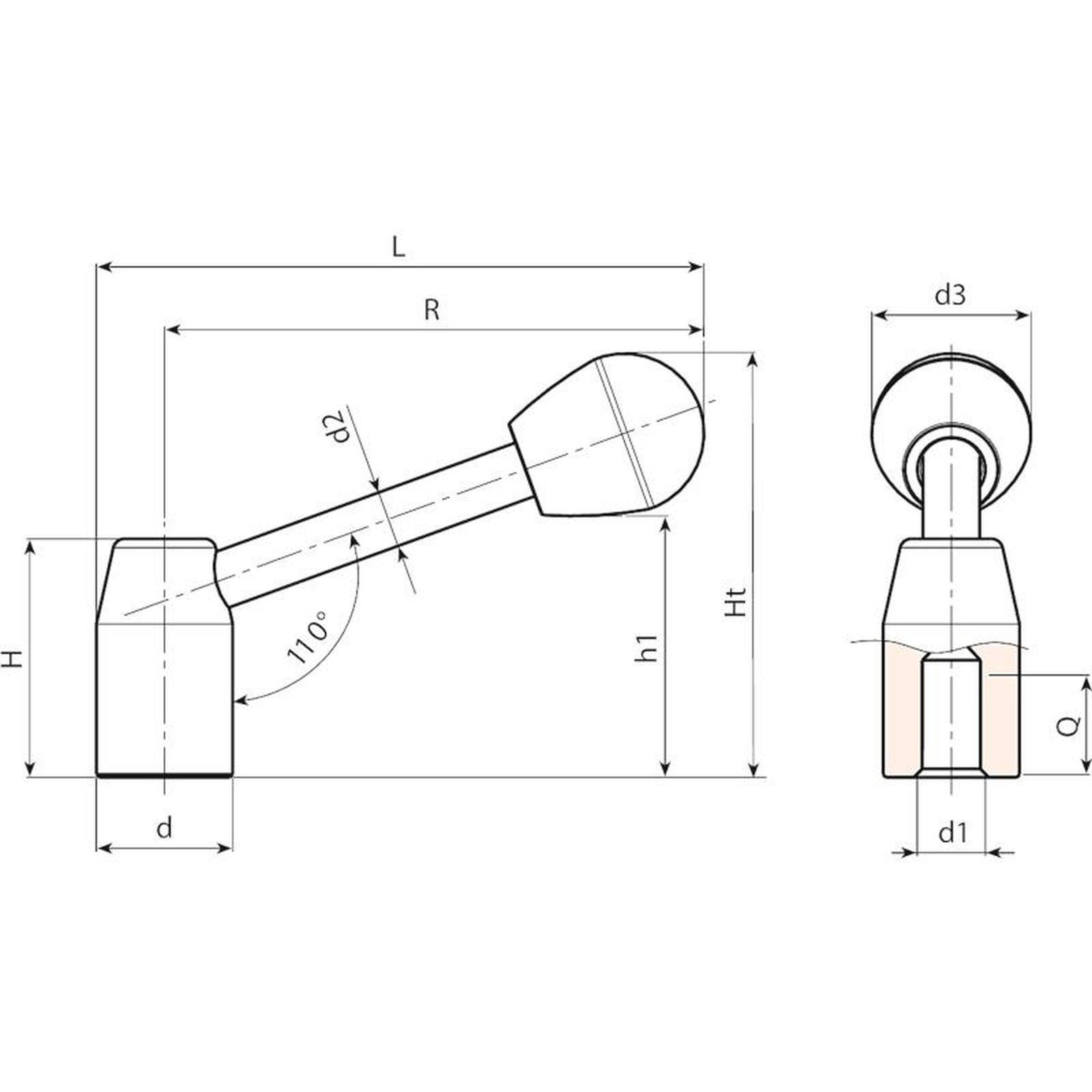

| Koodi | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W502070.0001 | W502070.SD0801H | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | 8 | 16 | 84 |
| W502080.0002 | W502080.SD1001H | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | 10 | 18 | 109 |
| W502095.0001 | W502095.SD1201H | 24 | 91 | 102.5 | 42 | 73 | 45 | 10 | 28 | 12 | 20 | 158 |
| W502110.0001 | W502110.SD1201H | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | 12 | 22 | 278 |
| W502125.0001 | W502125.SD1601H | 32 | 120 | 135.5 | 52 | 92 | 59 | 12 | 32 | 16 | 25 | 337 |
| W502140.0001 | W502140.SD1601H | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | 16 | 26 | 500 |
| W502150.0001 | W502150.SD2001H | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | 20 | 28 | 670 |
| W502170.0002 | W502170.SD2001H | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | 20 | 30 | 870 |
Versio W502 CIN - Ruostumatonta terästä (AISI 303)
| Koodi | art. | d | R | L | H | Ht | h1 | d2 | d3 | d1 H10 | Q | Paino (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W502070.0003 | W502070.ID0801CIN | 20 | 67 | 77 | 34 | 57 | 34 | 8 | 22 | 8 | 16 | 84 |
| W502080.0001 | W502080.ID1001CIN | 22 | 76 | 87 | 38 | 63 | 40 | 8 | 22 | 10 | 18 | 109 |
| W502095.0004 | W502095.ID1201CIN | 24 | 91 | 102 | 42 | 73 | 45 | 10 | 28 | 12 | 20 | 158 |
| W502110.0003 | W502110.ID1201CIN | 28 | 105 | 119 | 48 | 82 | 54 | 12 | 28 | 12 | 22 | 278 |
| W502125.0002 | W502125.ID1601CIN | 32 | 120 | 135 | 52 | 92 | 59 | 12 | 32 | 16 | 25 | 337 |
| W502140.0002 | W502140.ID1601CIN | 36 | 135 | 152 | 58 | 101 | 68 | 14 | 32 | 16 | 26 | 500 |
| W502150.0002 | W502150.ID2001CIN | 40 | 144 | 164 | 64 | 110 | 72 | 16 | 37 | 20 | 28 | 670 |
| W502170.0004 | W502170.ID2001CIN | 45 | 162 | 184 | 70 | 121 | 83 | 16 | 37 | 20 | 30 | 870 |
