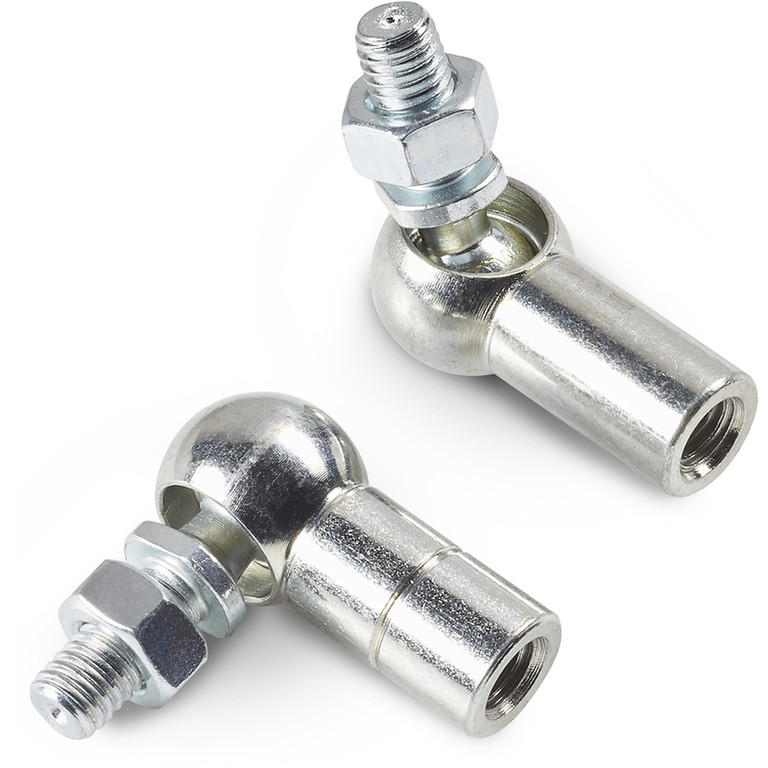

RÓTULA ANGULAR DE ACERO - DIN 71802 - FORMA C
23
Y718
Giunti angolari
Materiales:
Acero con clase de resistencia 5.8.
Superficie:
Torneada con baja rugosidad.
Color:
Galvanizado azul estándar.

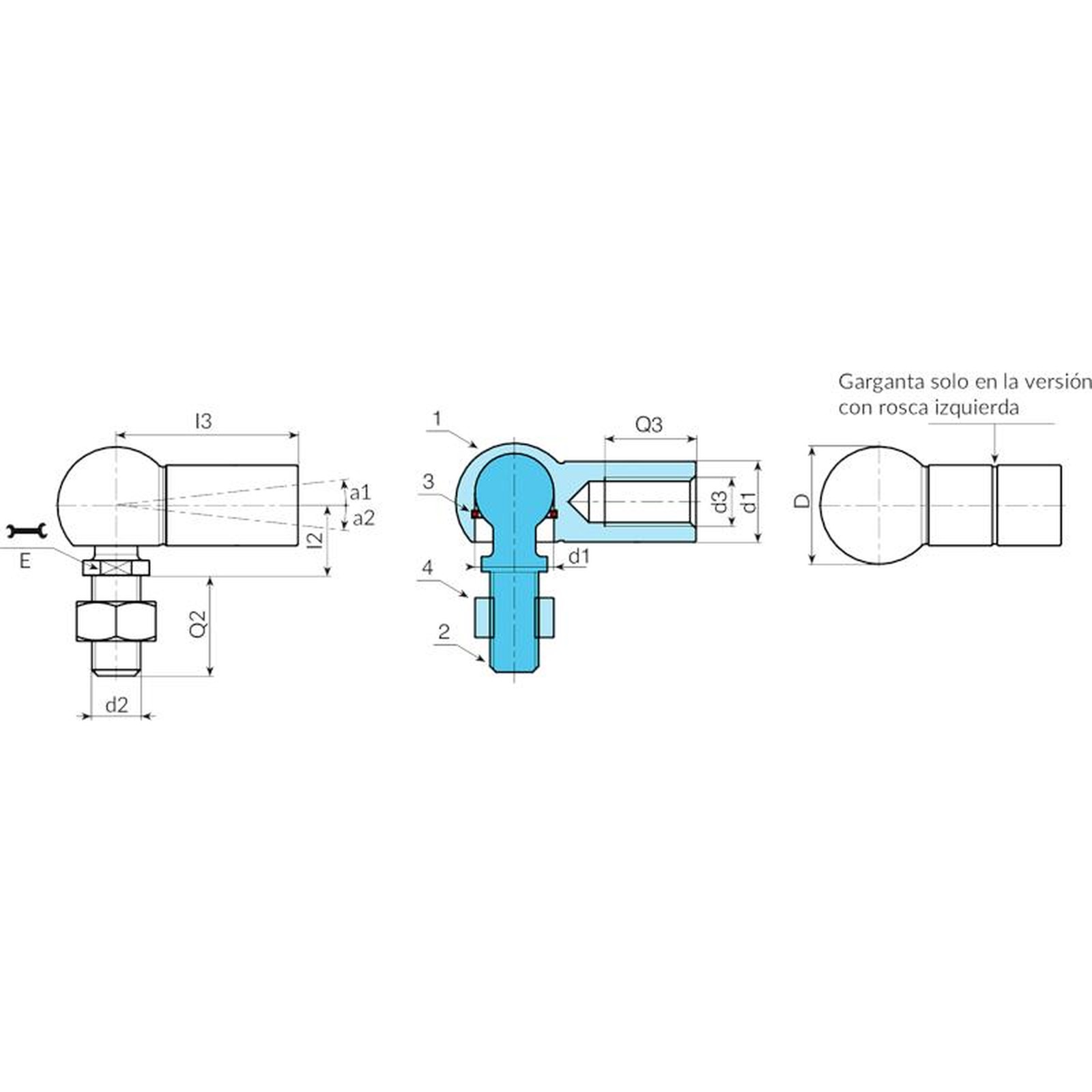

Insertos:
(1) Articulación esférica de acero con orificio roscado.
(3) Anillo elástico de retención de acero armónico.
(4) Tuerca con orificio roscado de acero (DIN 934).
(2) Inserto esférico con alojamiento para llave fresado y perno roscado obtenido en el acero macizo (tolerancia rosca 6g).
Versión estándar:
Rosca derecha (tolerancia rosca 6H).
Versión SX:
Rosca izquierda (tolerancia rosca 6H). Distinguible por la presencia de una ranura en la articulación.
Requerimientos especiales:
Ninguna.






Versión 718 - articulación con rosca estándar
Código | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0001 | Y71808.VZM05 | M5 | M5 | 12,8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0001 | Y71810.VZM06 | M6 | M6 | 14,8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0001 | Y71813.VZM08 | M8 | M8 | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0001 | Y71816.VZM10 | M10 | M10 | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0001 | Y71819.VZM14X1.5 | M14X1,5 | M14X1,5 | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | - | 15 | 221 |
Versión 718 - articulación con rosca IZQUIERDA
Código | Art. | d2 6g | d3 6H | D | E | I2 | I3 | Q2 | d1#r# h9-H9 | Q3 | a1 | a2 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y71808.0002 | Y71808.VZM05SX | M5 | M5 SX | 12.8 | 7 | 9 | 22 | 10,2 | 8 | 10,2 | 18 | 18 | 15 |
Y71810.0002 | Y71810.VZM06SX | M6 | M6 SX | 14.8 | 8 | 11 | 25 | 11,5 | 10 | 11,5 | 18 | 18 | 25 |
Y71813.0002 | Y71813.VZM08SX | M8 | M8 SX | 19,3 | 11 | 13 | 30 | 14 | 13 | 14 | 18 | 18 | 53 |
Y71816.0002 | Y71816.VZM10SX | M10 | M10 SX | 24 | 13 | 16 | 35 | 15,5 | 16 | 15,5 | 18 | 18 | 104 |
Y71819.0002 | Y71819.VZM14X1.5SX | M14X1,5 | M14X1,5 SX | 30 | 16 | 20 | 45 | 21,5 | 19 | 21,5 | 18 | 18 | 221 |
