BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON PUNTAL EXTENDIDO Y TUERCA DE BLOQUEO

22

W913


Spintori filettati passo fine - con pomello

    Materiales:

    (3) Muelle de acero inoxidable (AISI 301).

    (4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.

    W913:

    (2) Anillo roscado hexagonal de acero de alta resistencia.

    (1) Perno émbolo de indexación de acero de alta resistencia y templado.

    (5) Tuerca de bloqueo roscada de acero (UNI 5589).

    W913CIN:

    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).

    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:

    (4) Satinada.

    (1-2-5) Lisa.

    Color:

    (4) Negro (RAL 9011).

    W913:

    (1-2-5) Pavonado.

    W913CIN:

    (1-2-5) Natural.

    ATENCIÓN:

    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    > Tuerca suministrada montada.

    Requerimientos especiales:

    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla.

    Bajo pedido, la tuerca se puede suministrar desmontada.

    Ficha de datos

    Versión W913 - de acero pavonado

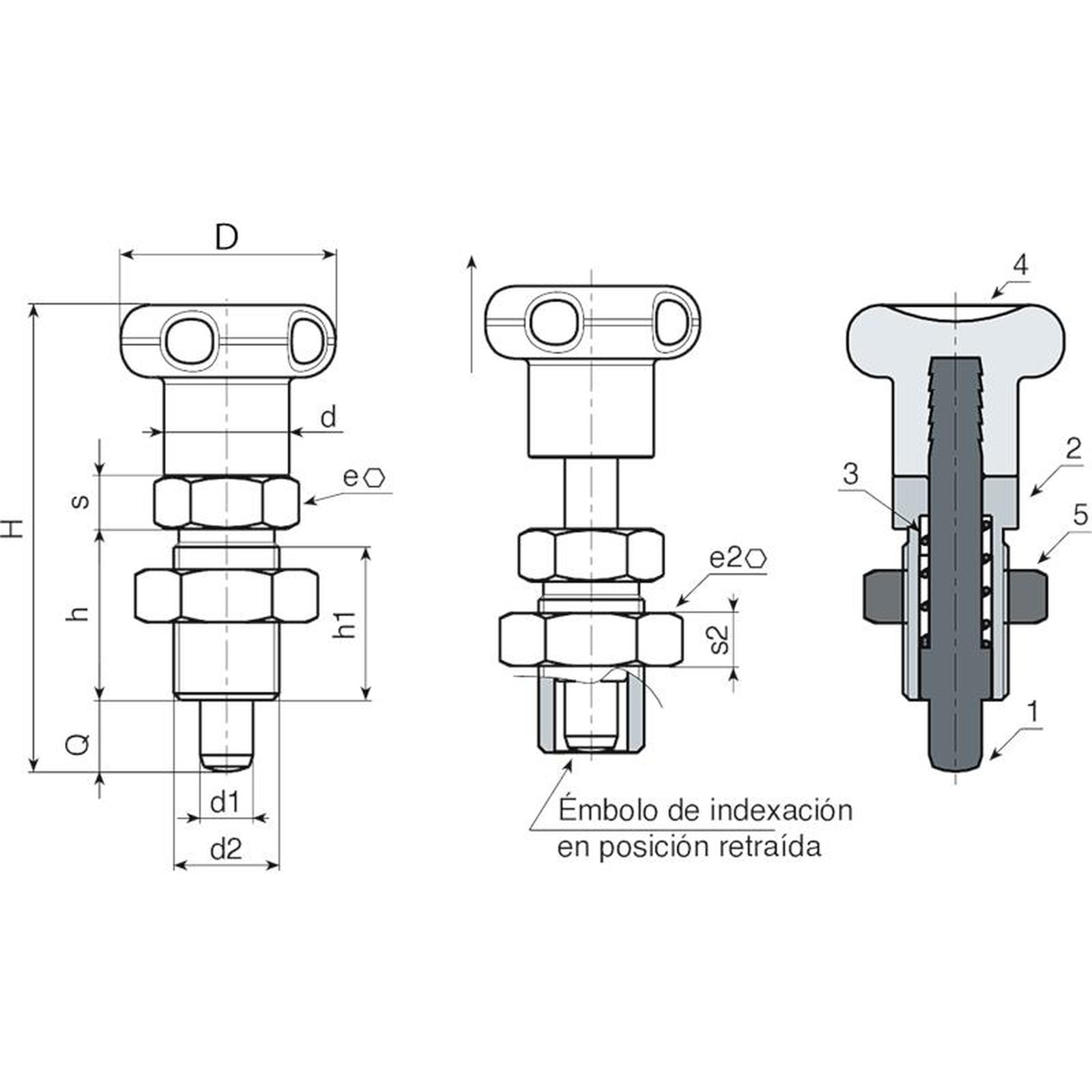

    Código Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W913010.0001 W913010.Q05X0801 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
    W913012.0001 W913012.Q06X0901 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
    W913016.0006 W913016.Q08X1201 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
    W913016.0007 W913016.Q10X1201 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
    W913020.0002 W913020.Q12X1501 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
    Código Art. D H h h1 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W913010.0002 W913010.I05X0801CIN 22 48 17 15 M10x1 12 12 5 17 6 5 8 25
    W913012.0002 W913012.I06X0901CIN 27 57 20 18 M12x1,5 14 14 6 19 7 6 9 41
    W913016.0005 W913016.I08X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 8 12 89
    W913016.0001 W913016.I10X1201CIN 33 72 26 23 M16x1,5 19 19 8 24 8 10 12 89
    W913020.0001 W913020.I12X1501CIN 33 84 33 30 M20x1,5 19 22 10 30 9 12 15 153
