ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON PUNTAL EXTENDIDO Y TUERCA DE BLOQUEO

22

W911


Spintori filettati passo fine - senza pomello

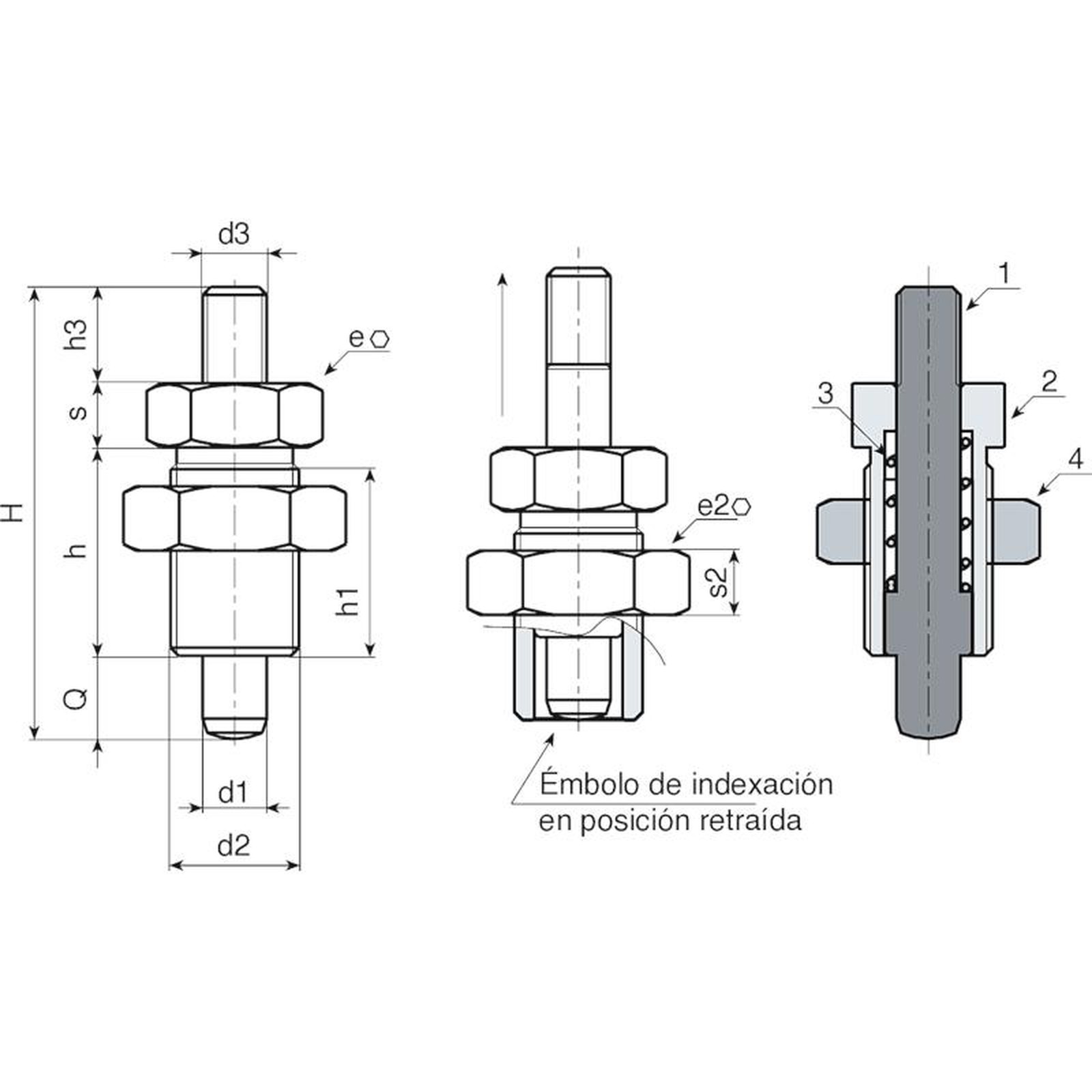

    Materiales:

    (3) Muelle de acero inoxidable (AISI 301).

    W911:

    (2) Anillo roscado hexagonal de acero de alta resistencia.

    (1) Perno émbolo de indexación de acero de alta resistencia y templado.

    (4) Tuerca de bloqueo roscada de acero (UNI 5589).

    W911CIN:

    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).

    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    (4) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:

    Lisa.

    Color:

    W911: Pavonado.

    W911CIN: Natural.

    ATENCIÓN:

    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    > Tuerca suministrada montada.

    Requerimientos especiales:

    Bajo pedido, la tuerca se puede suministrar desmontada.

    Nota:

    Esta versión de émbolo de indexación se puede acoplar con cualquier pomo con casquillo roscado, disponible por separado (véanse las fotografías adicionales).

    Ficha de datos

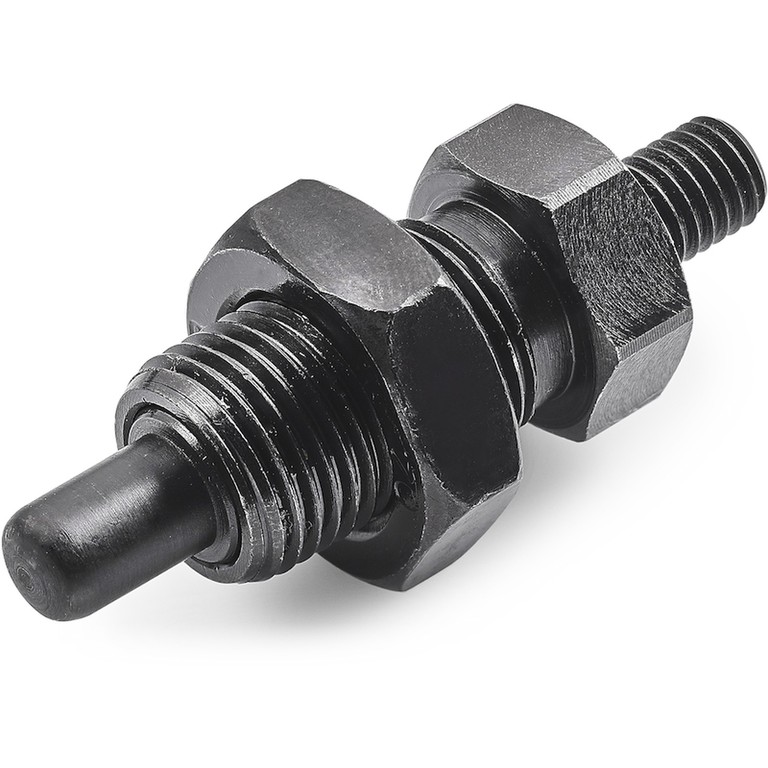

    Versión W911 - de acero pavonado

    Código Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W911010.0001 W911010.Q05X08 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
    W911012.0001 W911012.Q06X09 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
    W911016.0001 W911016.Q08X12 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
    W911016.0002 W911016.Q10X12 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
    W911020.0001 W911020.Q12X15 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134

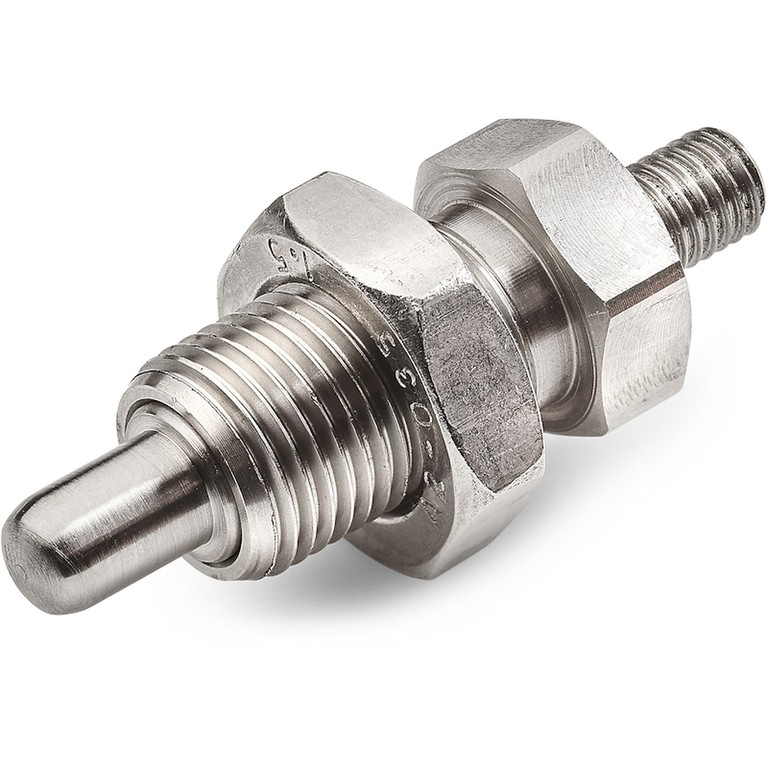

    Versión W911 CIN - de acero inoxidable (AISI 303)

    Código Art. H h h1 d2 d3 h3 e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W911010.0002 W911010.I05X08CIN 36 17 15 M10x1 M04 6 12 5 17 6 5 8 20
    W911012.0002 W911012.I06X09CIN 45 20 18 M12x1,5 M05 10 14 6 19 7 6 9 32
    W911016.0003 W911016.I08X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 8 12 62
    W911016.0004 W911016.I10X12CIN 58 26 23 M16x1,5 M08 12 19 8 24 8 10 12 63
    W911020.0002 W911020.I12X15CIN 70 33 30 M20x1,5 M10 12 22 10 30 9 12 15 134
