W816
ÉMBOLO DE INDEXACIÓN DE PALANCA ROSCADO CON BLOQUEO DE ACERO - CON TUERCA
Émbolos de indexación roscados de paso fino - con botón
Materiales:
(3) Palanca de zamak fundido a presión.
W816:
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
(2) Cuerpo torneado y roscado de acero de alta resistencia, con alojamiento de bloqueo.
(4) Tuerca de bloqueo roscada de acero (UNI 5589).
(5) Muelle de acero galvanizado.
W816CIN:
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(2) Cuerpo torneado y roscado de acero inoxidable (AISI 303) de alta resistencia, con alojamiento de bloqueo.
(4) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).
(5) Muelle de acero inoxidable (AISI 301).
Superficie:
(3) Satinada.
(1-2-4) Lisa.
Color:
(3) Pintada con polvos epoxídicos, color negro (RAL 9011).
W816:(1-2-4) Pavonado.
W816CIN:(1-2-4) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
> Tuerca suministrada montada.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, la rosca se puede suministrar de paso grueso estándar.
Bajo pedido, la tuerca se puede suministrar desmontada.

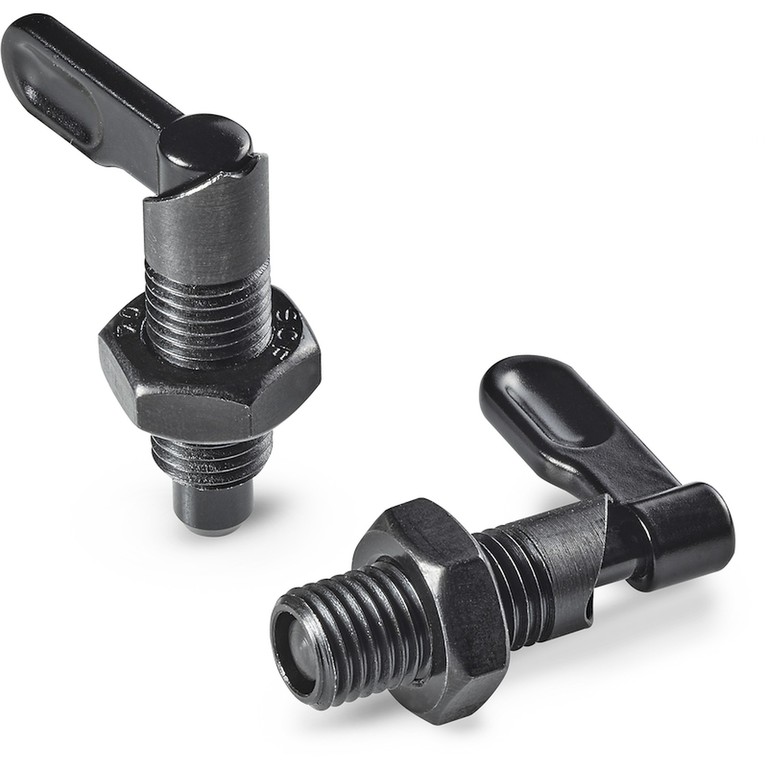

Versión W816 - de acero pavonado

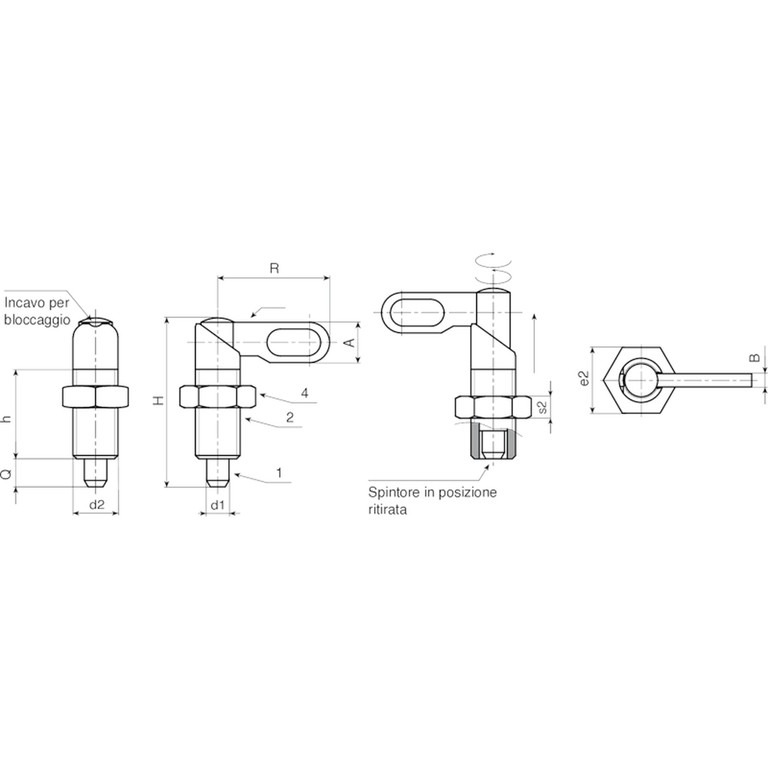

| Código | Art. | R | H | h | A | B | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W81610.0004 | W81610.V04 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 4 | 6 | 25 |
| W81610.0005 | W81610.V05 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 5 | 6 | 26 |
| W81610.0006 | W81610.V06 | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 6 | 6 | 28 |
| W81612.0005 | W81612.V05 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 5 | 8 | 40 |
| W81612.0006 | W81612.V06 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 6 | 8 | 40 |
| W81612.0008 | W81612.V08 | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 8 | 8 | 43 |
| W81616.0004 | W81616.V06 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 6 | 10 | 91 |
| W81616.0005 | W81616.V08 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 8 | 10 | 93 |
| W81616.0006 | W81616.V10 | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 10 | 10 | 95 |
| W81620.0004 | W81620.V08 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 8 | 12 | 168 |
| W81620.0005 | W81620.V10 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 10 | 12 | 173 |
| W81620.0006 | W81620.V12 | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 12 | 12 | 174 |

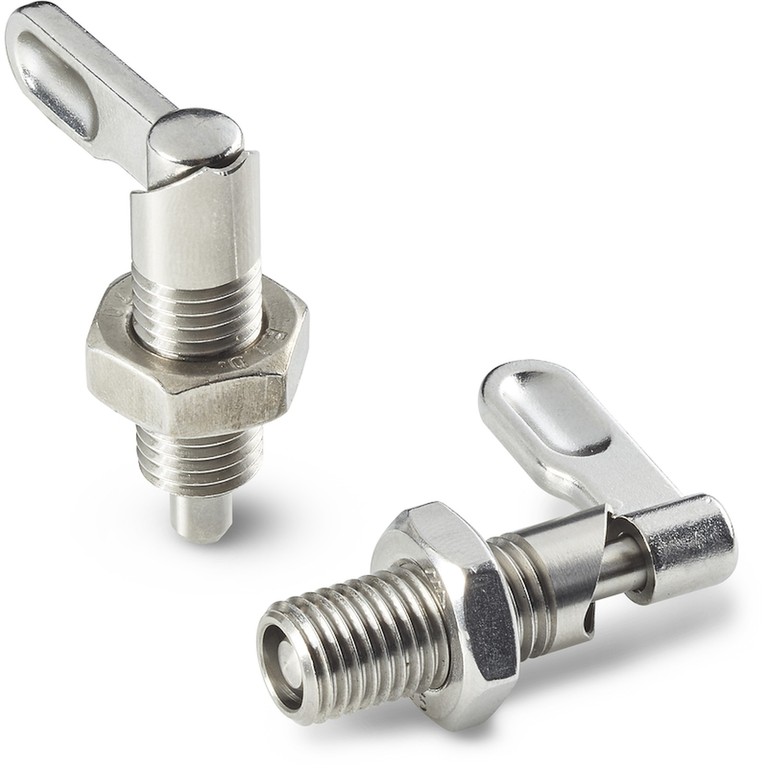

Versión W816 CIN - de acero inoxidable (AISI 303)
| Código | Art. | R | H | h | A | B | d2 | e2 | s2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| W81610.0001 | W81610.I04CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 4 | 6 | 25 |
| W81610.0002 | W81610.I05CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 5 | 6 | 26 |
| W81610.0003 | W81610.I06CIN | 25 | 38 | 20 | 9 | 3 | M10x1 | 17 | 6 | 6 | 6 | 28 |
| W81612.0001 | W81612.I05CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 5 | 8 | 40 |
| W81612.0002 | W81612.I06CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 6 | 8 | 40 |
| W81612.0003 | W81612.I08CIN | 30 | 47 | 25 | 11 | 3.5 | M12X1,5 | 19 | 7 | 8 | 8 | 43 |
| W81616.0001 | W81616.I06CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 6 | 10 | 91 |
| W81616.0002 | W81616.I08CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 8 | 10 | 93 |
| W81616.0003 | W81616.I10CIN | 40 | 60,5 | 32 | 14,5 | 5 | M16x1,5 | 24 | 8 | 10 | 10 | 95 |
| W81620.0001 | W81620.I08CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 8 | 12 | 168 |
| W81620.0002 | W81620.I10CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 10 | 12 | 173 |
| W81620.0003 | W81620.I12CIN | 50 | 70 | 35 | 18 | 6 | M20x1,5 | 30 | 9 | 12 | 12 | 174 |
