BOTÓN CON ÉMBOLO DE INDEXACIÓN LISO SOLDABLE DE ACERO PAVONADO
22
W806
Spintori con corpo liscio con fissaggi alternativi
Materiales:
(4) Botón de lóbulos de poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
(4) Satinada.
(1-2) Lisa.
Color:
(4) Negro (RAL 9011).
(1-2) Negro pavonado.
Insertos:
(3) Muelle de acero galvanizado.
(2) Cuerpo liso perforado de acero soldable.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla.
ATENCIÓN:
Para evitar problemas durante la soldadura del cuerpo de acero a la maquinaria, el botón de plástico se suministra desmontado. El botón se puede enroscar una vez que la pieza se ha enfriado.

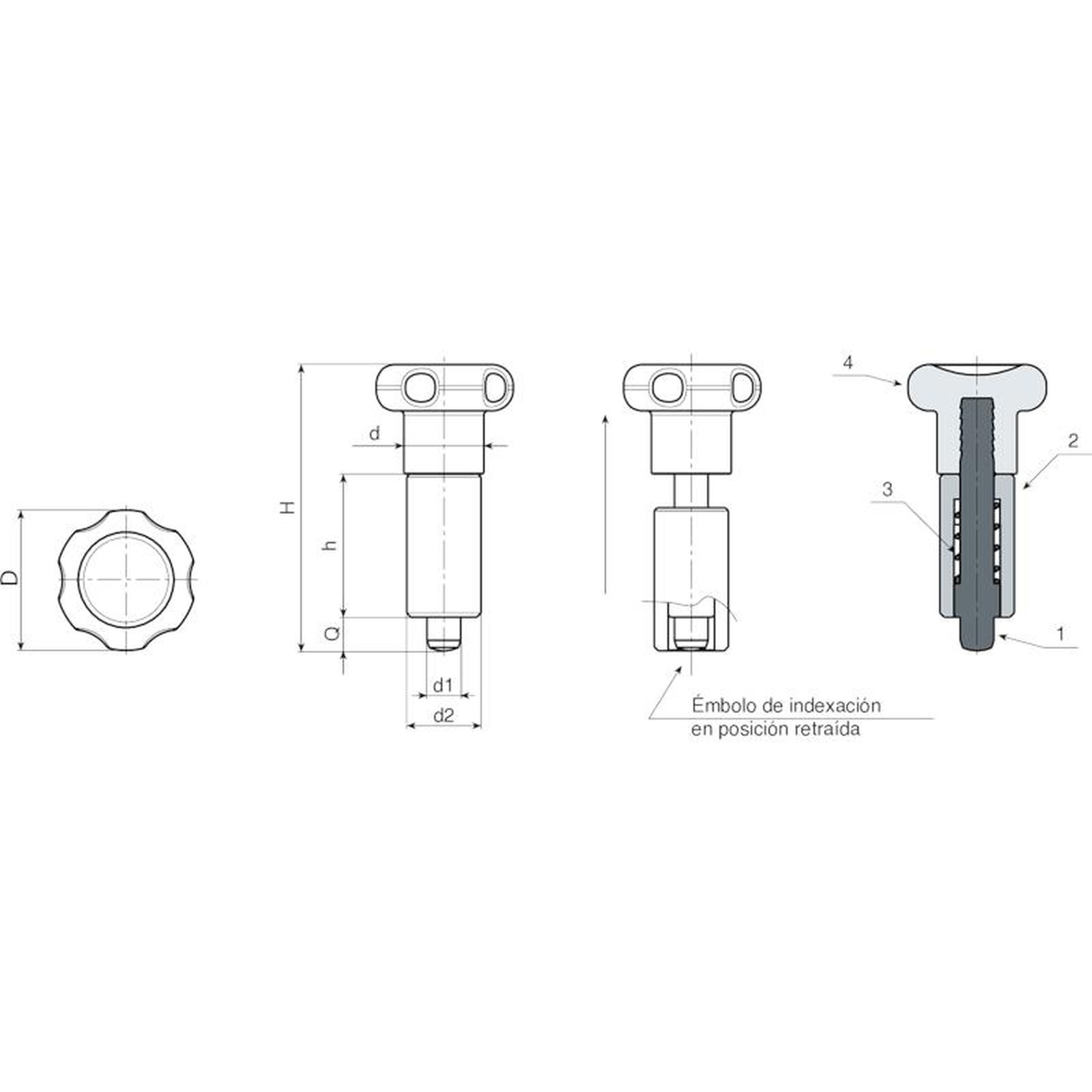

| Código | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| W806.0001 | W806.Q0501 | 22 | 45 | 22 | 12 | 12 | 5 | 5 | 23 |
| W806.0002 | W806.Q0601 | 27 | 54 | 26 | 14 | 14 | 6 | 6 | 40 |
| W806.0003 | W806.Q0801 | 33 | 68 | 34 | 18 | 19 | 8 | 8 | 84 |
