BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO SIN ANILLO ROSCADO DE ACERO - CON TUERCA DE BLOQUEO

22

W805


Spintori filettati passo fine - con pomello

    Materiales:

    (3) Muelle de acero inoxidable (AISI 301).

    (4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.

    W805:

    (2) Cuerpo roscado de acero de alta resistencia, con alojamiento para llave.

    (1) Perno émbolo de indexación de acero de alta resistencia y templado.

    (5) Tuerca de bloqueo roscada de acero (UNI 5589).

    W805CIN:

    (2) Cuerpo roscado de acero inoxidable (AISI 303), con alojamiento para llave.

    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:

    (4) Satinada.

    (1-2-5) Lisa.

    Color:

    (4) Negro (RAL 9011).

    W805:

    (1-2) Pavonado.

    W805CIN:

    (1-2) Natural.

    Llave de fijación:

    Bajo pedido está disponible la llave de ajuste código W807.

    ATENCIÓN:

    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    > Tuerca suministrada montada.

    Requerimientos especiales:

    Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla.

    Bajo pedido se pueden suministrar las llaves de ajuste.

    Bajo pedido, la tuerca se puede suministrar desmontada.

    Ficha de datos

    Versión W805 - de acero pavonado

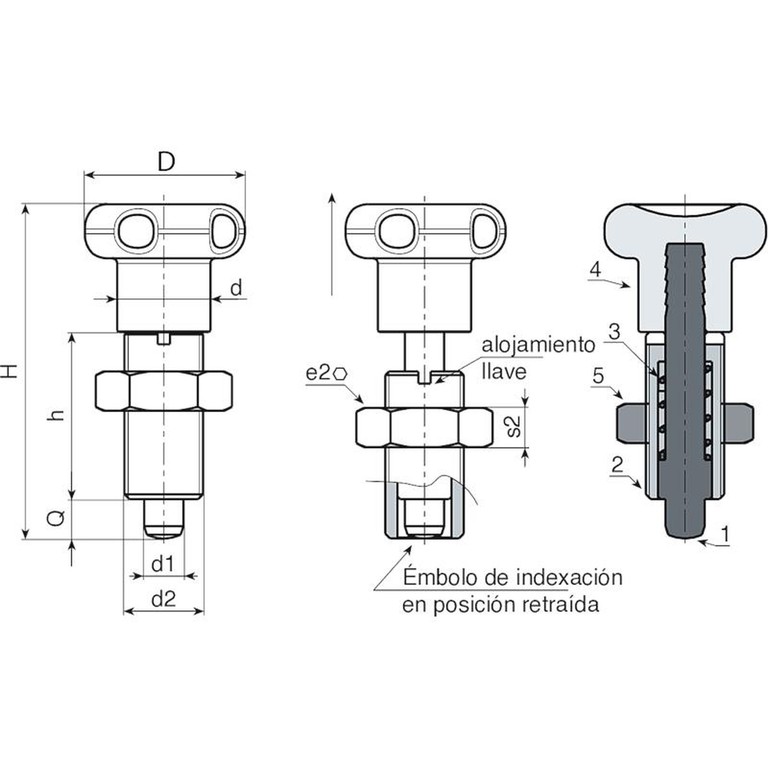

    Código Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Peso (g) Llave
    W805.0006 W805.Q0501 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0008 W805.Q0601 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0009 W805.Q0801 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0011 W805.Q1001 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10

    Versión W805 CIN - de acero inoxidable (AISI 303)

    Código Art. D H h d2 d e2 s2 d1 -0,02 -0,04 Q Peso (g) Llave
    W805.0001 W805.I0501CIN 22 45 22 M10x1 12 17 6 5 5 23 W807.05
    W805.0002 W805.I0601CIN 27 54 26 M12x1,5 14 19 7 6 6 38 W807.06
    W805.0003 W805.I0801CIN 33 68 34 M16x1,5 19 24 8 8 8 82 W807.08
    W805.0005 W805.I1001CIN 33 79 43 M20x1,5 19 30 9 10 10 133 W807.10
