BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO SIN ANILLO ROSCADO DE ACERO
W804
Spintori filettati passo fine - con pomello

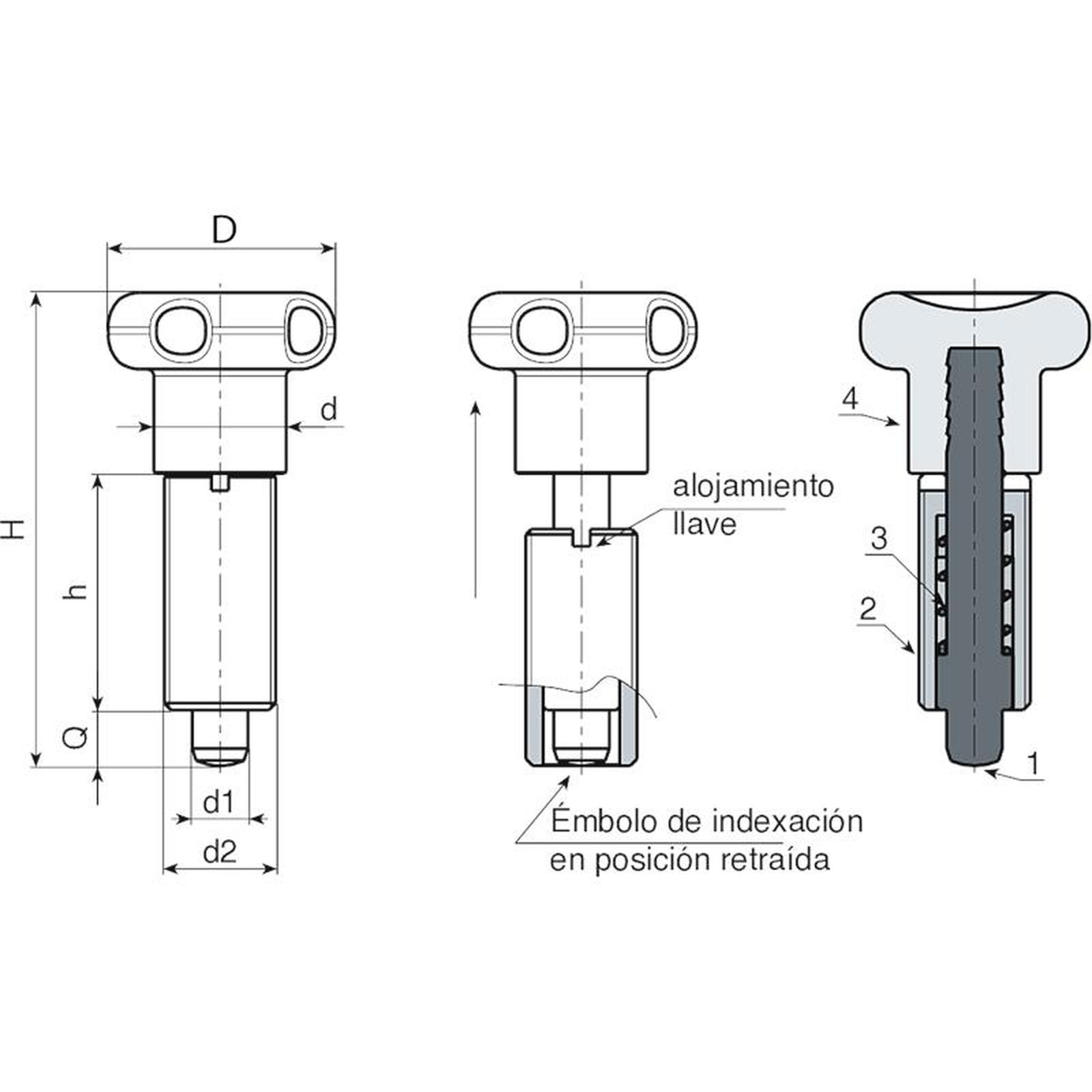

Materiales:
(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.
W804:
(2) Cuerpo roscado de acero de alta resistencia, con alojamiento para llave.
(1) Perno émbolo de indexación de acero de alta resistencia y templado.
W804CIN:
(2) Cuerpo roscado de acero inoxidable (AISI 303), con alojamiento para llave.
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
Superficie:
(4) Satinada.
(1-2) Lisa.
Color:
(4) Negro (RAL 9011).
W804:
(1-2) Pavonado.
W804CIN:
(1-2) Natural.
Llave de fijación:
Bajo pedido está disponible la llave de ajuste código W807.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Bajo pedido, y por una cierta cantidad, el botón se puede suministrar con los colores de la tabla.
Bajo pedido se pueden suministrar las llaves de ajuste.










Versión W804 - de acero pavonado
Código | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Peso (g) | Llave |
---|---|---|---|---|---|---|---|---|---|---|
W804.0005 | W804.Q0501 | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
W804.0006 | W804.Q0601 | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
W804.0007 | W804.Q0801 | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
W804.0008 | W804.Q1001 | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
Versión W804 CIN - de acero inoxidable (AISI 303)
Código | Art. | D | H | h | d2 | d | d1 -0,02 -0,04 | Q | Peso (g) | Llave |
---|---|---|---|---|---|---|---|---|---|---|
W804.0001 | W804.I0501CIN | 22 | 45 | 22 | M10x1 | 12 | 5 | 5 | 16 | W807.05 |
W804.0002 | W804.I0601CIN | 27 | 54 | 26 | M12x1,5 | 14 | 6 | 6 | 28 | W807.06 |
W804.0003 | W804.I0801CIN | 33 | 68 | 34 | M16x1,5 | 19 | 8 | 8 | 64 | W807.08 |
W804.0004 | W804.I1001CIN | 33 | 79 | 43 | M20x1,5 | 19 | 10 | 10 | 113 | W807.10 |
