BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO - CON TUERCA

22

W794


Spintori filettati passo grosso - con pomello

    Materiales:

    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    (3) Muelle de acero inoxidable (AISI 302).

    (4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.

    W794:

    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero automático.

    (5) Tuerca de bloqueo roscada de acero (UNI 5589).

    W794 CIN:

    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).

    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:

    (4) Satinada.

    (1-2-5) Lisa.

    Color:

    (4) Negro (RAL 9011).

    W794:

    (2-5) Galvanizado.

    W794 CIN:

    (1-2-5) Natural.

    ATENCIÓN:

    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    > Tuerca suministrada montada.

    Requerimientos especiales:

    Bajo pedido, la tuerca se puede suministrar desmontada.

    Ficha de datos

    Versión W794 - de acero galvanizado

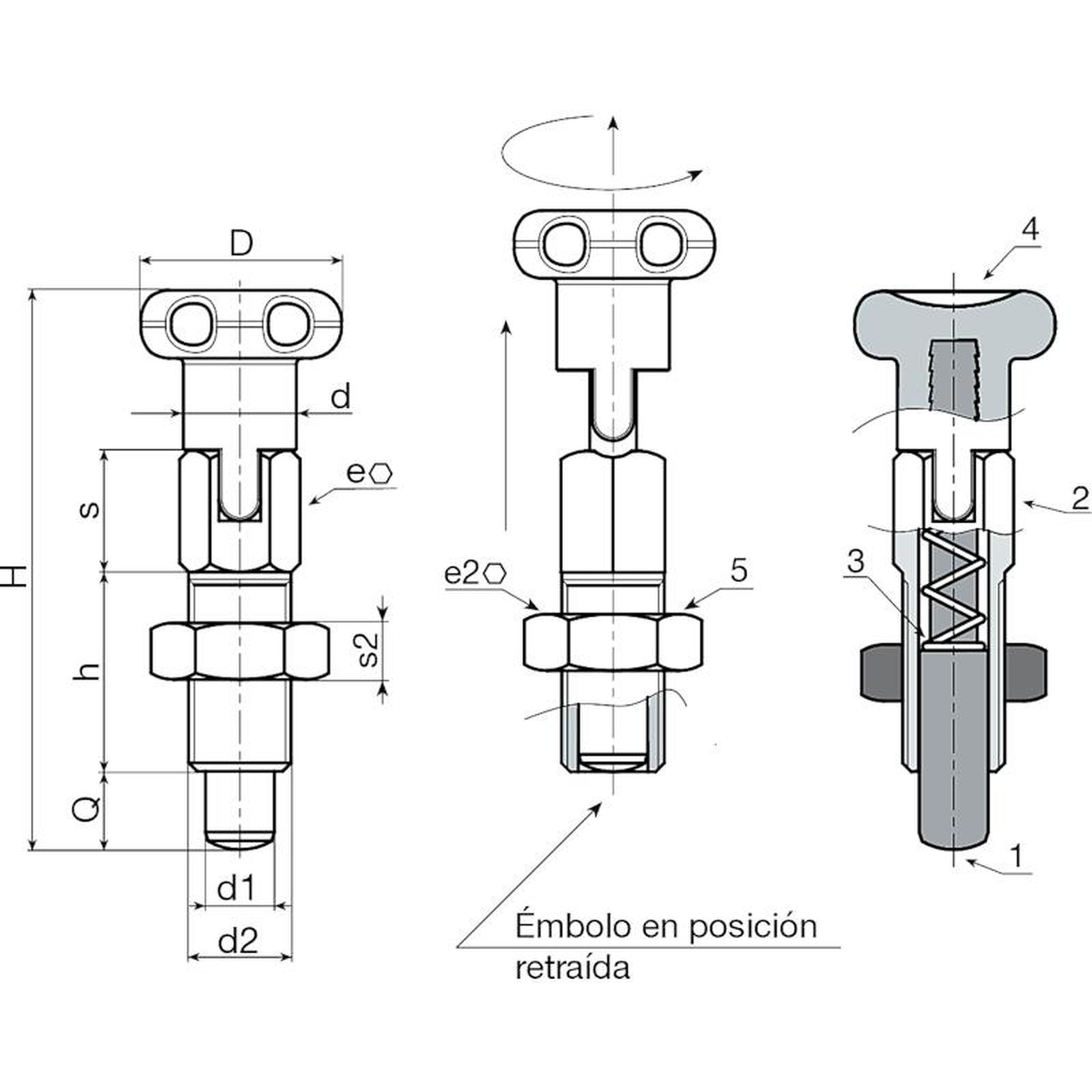

    Código Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W794.0001 W794.J0401 14 7 36 12 6 8 M6 10 4 4 4 7
    W794.0003 W794.J0501 18 9 46 16 8 10 M8 13 5 5 5 16
    W794.0005 W794.J0601 22 11 55 20 10 11 M10 17 6 6 6 32
    W794.0007 W794.J0801 24 13 58 24 12 14 M12 19 7 8 8 51

    Versión W794 CIN - de acero inoxidable (AISI 303)

    Código Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W794.0002 W794.J0401CIN 14 7 36 12 6 8 M6 10 4 4 4 7
    W794.0004 W794.J0501CIN 18 9 46 16 8 10 M8 13 5 5 5 16
    W794.0006 W794.J0601CIN 22 11 55 20 10 11 M10 17 6 6 6 32
    W794.0008 W794.J0801CIN 24 13 58 24 12 14 M12 19 7 8 8 51
